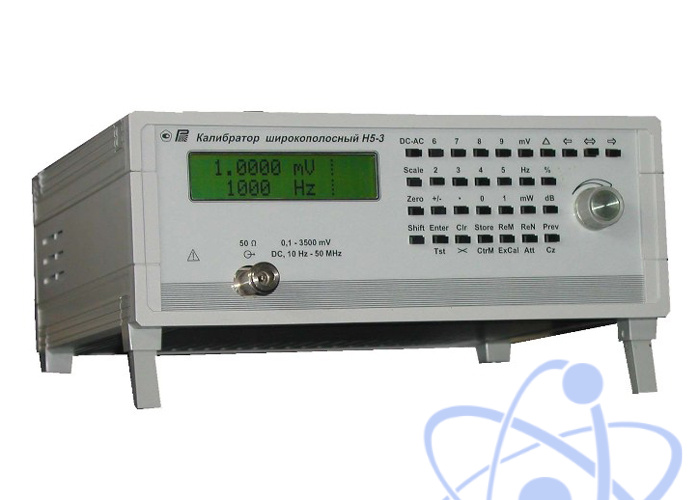

Н5-3 — калибратор переменного напряжения однополосный

Назначение калибратора переменного напряжения однополосного Н5-3:

Калибратор переменного напряжения широкополосный Н5-3 предназначен для воспроизведения напряжения переменного тока синусоидальной формы в широком диапазоне частот при поверке и калибровке вольтметров переменного тока. Дополнительной функцией прибора является воспроизведение напряжения постоянного тока любой полярности. Выход прибора рассчитан на подключение соединителей коаксиального 50-омного тракта размером 7/3 мм. Выходное напряжение нормируется при подключении нагрузки сопротивлением 50 Ом.

Описание калибратора переменного напряжения однополосного Н5-3:

Прибор обеспечивает плавное регулирование выходного напряжения (режим редактирования) с вычислением отклонения от исходного (номинального) значения в процентах. Этот режим предназначен для проверки стрелочных приборов.

Прибор обеспечивает запоминание и воспроизведение последовательности значений напряжения и частоты (режим программирования).

Прибор имеет последовательный интерфейс, отвечающий требованиям ГОСТ 23675-79 (интерфейс СТЫК С2-ИС), RS-232C (EIA-232D, V.24). Интерфейс обеспечивает установку выходного напряжения и частоты, имеются команды переключения режимов работы. Предусмотрена выдача в интерфейс данных о состоянии прибора по запросу.

Технические характеристики калибратора переменного напряжения однополосного Н5-3:

Диапазон воспроизведения	Предел допускаемой основной погрешности при Т=Тк ± 5°С, ±% отV на частотах:
	10 - 20 Гц	20 - 40 Гц	40 Гц - 100 кГц	0.1 - 1 МГц	1 - 3 МГц	3 - 5 МГц	5 - 10 МГц	15, 20, 30 МГц	50 МГц
Воспроизведение напряжения переменного тока
С дополнительным внешним аттенюатором "40 дБ"
3 – 110 мкВ	0.8	0.8	0.8	0.8	1,0	1,0	1,3	нн	нн
Основной выход
0.1000 – 1.0999 мВ	0.8	0.8	0.5	0.8+1	0.8	1,0	1,0	2,0	4
1.100 – 10.999 мВ	0.8	0.5	0.5	0.8	0.8	0.8	1,0	1,3	2
11.00 – 109.99 мВ	0.5	0.5	0.5	0.5	0.5	0.8	0.8	1,0	2
110.00 – 329.9 мВ	0.5	0.3	0.3	0.3	0.5	0.8	0.8	1	1,3
330 мВ – 1,1 В	0.5	0.3	0.2	0.3	0.3	0.5	0.5	0,8	1,3
1,1 – 3,5 В	0.5	0.3	0.2	0.3	0.3	0,3	0.5	0,8	1,3
U – установленное значение напряжения; Дополнительная погрешность в режиме с внешним аттенюатором с номинальным ослаблением 40 дБ не более: ±(0.1% от Uвых + 1 мкВ); Uвых – выходное напряжение аттенюатора; Тк – температура калибровки.
Диапазон воспроизведения					Предел допускаемой основной погрешности при Т=Тк±5°С, ±
Воспроизведение напряжения постоянного тока
± (0.1000 - 1.0999 мВ)					0.2 % от U + 3 мкВ
± (01.100 - 10.999 мВ)					0.15 % от U + 3 мкВ
± (011.00 - 109.99 мВ)					0.1 % от U + 5 мкВ
± (0110.0 - 3500.0 мВ)					0.07% от U + 50мкВ
Примечание: Указанные значения погрешности нормируются: - без учета шунтирующего действия входного сопротивления приборов, подключаемых к выходу калибратора или аттенюатора; - с нагрузкой и аттенюатором из комплекта поставки прибора, нн – значение погрешности не нормируется.
Погрешность установки частоты выходного напряжения					2…3%
Прибор обеспечивает установку выходного напряжения путем пересчета задаваемых значений (режимы обработки вводимых данных)					мощности в милливаттах на нагрузке 50 Ом
					мощности в децибелах к милливатту на нагрузке 50 Ом
					абсолютного (в милливольтах) отклонения относительно текущего уровня напряжения на выходе калибратора
					отклонения в процентах относительно текущего уровня напряжения на выходе калибратора
					отношения в процентах к текущему уровню на выходе калибратора
					отношения в децибелах к текущему уровню на выходе калибратора
Интерфейс					RS-232C (EIA-232D, V.24)
Напряжение питающей сети					(220±22)В частотой (50±1)Гц
Мощность, потребляемая прибором					не более 60ВА
Масса					не более 5 кг
Габаритные размеры					291х108х260 мм
Температура окружающего воздуха					от 5 до 40°С
Относительная влажность					до 90% при температуре 25°С и до 70% при температуре до 40°С

№	Наименование	Количество
1	Калибратор переменного напряжения однополосный Н5-3	1
