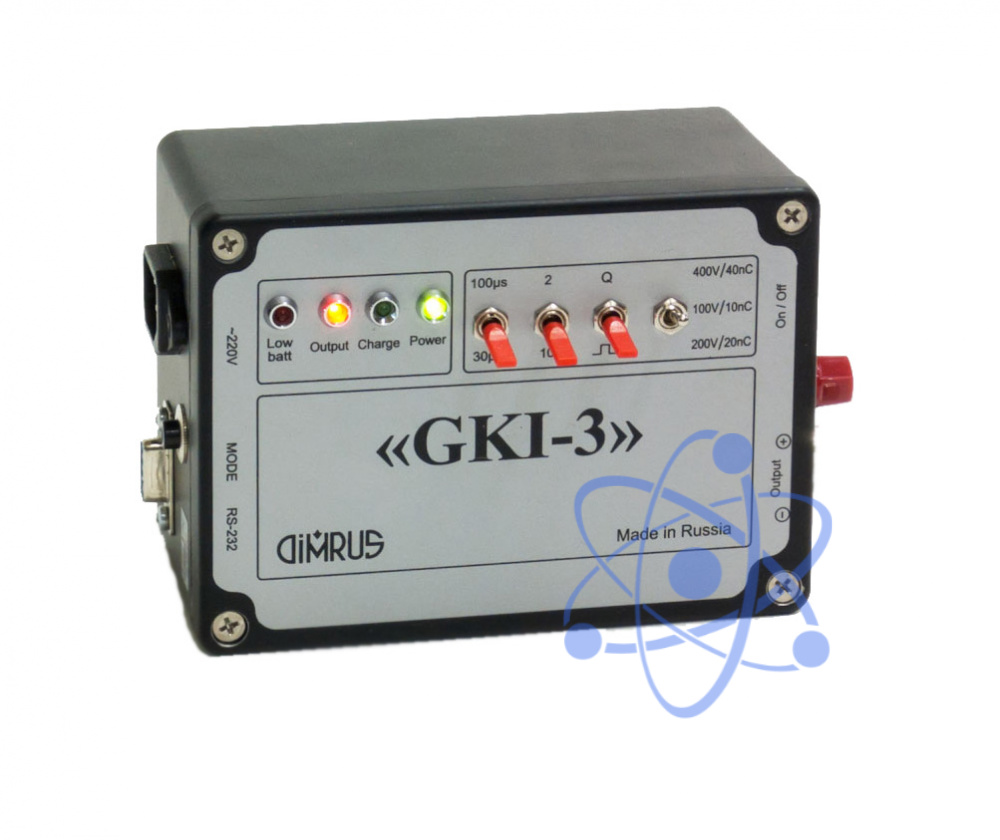

GKI-3 — высокочастотный генератор

GKI-3 — высокочастотный генератор

GKI-3 — высокочастотный генератор


Производитель:
Димрус

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Описание высокочастотного генератора GKI-3:

Градуировочный калибратор импульсный марки «GKI-3» является универсальным устройством и предназначен для решения двух важных практических задач:

Диагностики деформаций формы обмоток трансформаторов по методу прямоугольных импульсов. При помощи «GKI-3» в данном методе генерируются высокочастотные импульсы необходимой частоты и амплитуды. Регистрация отклика обмоток трансформатора на эти импульсы регистрируется осциллографом, или другим, специально предназначенным для этих целей прибором.

Калибровки измерительных цепей измерения частичных разрядов, особенно в объектах с большим затуханием высокочастотных импульсов.

Технические характеристики высокочастотного генератора GKI-3:

Параметр Значение
Длительность положительного импульса, мкс 100±0,3; 30±0,3
Амплитуда импульсов, В 100±5; 200±10; 400±20
Скважность импульсов 2; 10
Длительность фронтов импульсов, нс 20
Мощность, отдаваемая в нагрузку не менее 2 ВА
Частота следования импульсов 2,4 кГц
Инжектируемый заряд 10/20/40 нКл
Нарастающий фронт импульса ≤ 4/7/15 нс
Длительность импульса ≤ 16/20/30 нс
Автономное питание Аккумулятор
Время непрерывной работы 4 часа
Питание от сети 100..240 В, 40..440 Гц
Время полной зарядки аккумуляторов 12 часов
Габаритные размеры, мм, не более 148 x 108 x 75
Масса прибора не более 1,5 кг

Калибратор марки «GKI-3» предназначен для использования подготовленным диагностическим персоналом.

Наименование Количество
1 Высокочастотный генератор GKI-3 1
