МеТеОм-01 — измеритель высоких сопротивлений прецизионный

Производитель

НИИЭМП

Межповерочный интервал

12 мес

Артикул

50581

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение измерителя высоких сопротивлений прецизионного МеТеОм-01:

Измеритель МеТеОм-01 предназначен для измерения электрического сопротивления по постоянному току в диапазоне от 1 МОм до 1 ТОм и может использоваться для проведения измерительных и поверочных работ (например, в центрах стандартизации и метрологии), контроля технологических процессов производства прецизионных высокоомных резисторов и прочего.

Описание измерителя высоких сопротивлений прецизионного МеТеОм-01:

Принцип действия измерителей основан на косвенных измерениях сопротивления, значение которого вычисляется как отношение значений падения напряжения на измеряемом сопротивлении к силе постоянного тока, протекающей через него.

Измерители реализует два метода измерений: замещением и прямой. Выбор метода измерений производится пользователем. Выбор пределов измерений осуществляется автоматически. Результат измерения выводится на экран как в виде значения сопротивления Rx при прямом измерении, так и в виде относительного отклонения δRx от заданного значения внешней эталонной меры при измерении методом замещения. Измерителями во время измерения производится подача напряжения на объект измерения. Измерители позволяют выполнять многократные измерения, количество измерений при этом задается пользователем.

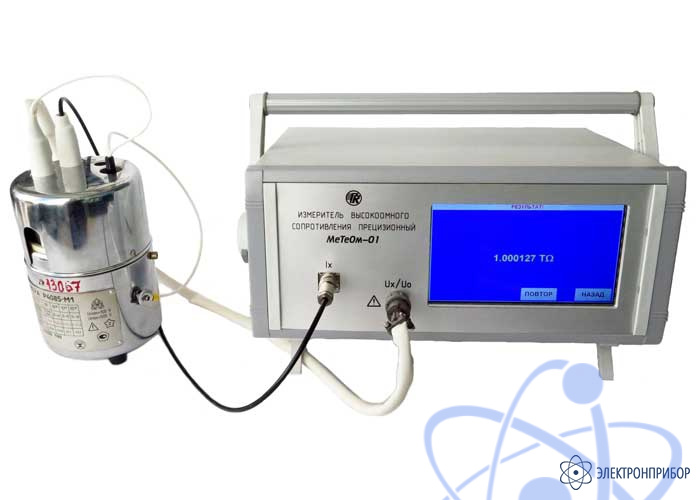

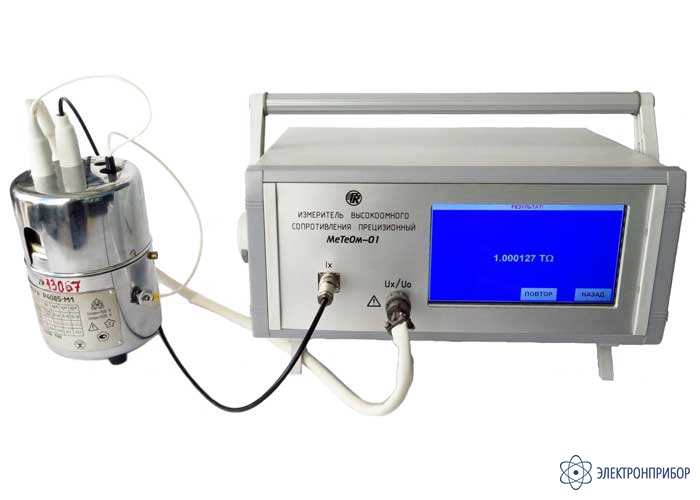

Конструктивно измерители выполнены в настольном исполнении в виде законченного стационарного блока в металлическом корпусе. На передней панели измерителей расположен сенсорный дисплей для управления режимами измерений и разъемы для подключения измеряемого объекта с помощью специализированных кабелей. Вывод результатов измерений производится на сенсорный дисплей. Корпус измерителей имеет ручку для переноски.

Пломбирование от несанкционированного вмешательства предусмотрено в правом верхнем углу на задней панели измерителя, внизу в центре на нижней панели и на передней панели с правой стороны под декоративной планкой. Пломбирование осуществляется вдавливанием мастики в специальную чашечку, установленную под винт в правом верхнем углу на задней панели и внизу в центре на нижней панели корпуса измерителя. Пломбирование осуществляется на правой стороне передней панели наклеиванием бумажной пломбы в стык между шильдом и корпусом измерителя под декоративную планку.

Технические характеристики измерителя высоких сопротивлений прецизионного МеТеОм-01:

Параметр	Значение
Диапазон измерений сопротивления, МОм	от 1 до 1*10⁶
Пределы допускаемой относительной погрешности измерений сопротивления в диапазонах сопротивления, % от 1 до 10³ МОм включ. св. 10³ до 10⁴ МОм включ. св. 10⁴ до 10⁵ МОм включ. св. 10⁵ до 10⁶ МОм включ.	±0,001 ±(0,001+0,004∙(R_x/R_d-1)/9) ±(0,005+0,035∙(R_x/R_d-1)/9) ±(0,04+0,04∙(R_x/R_d-1)/9)
Примечание. Метрологические характеристики нормируют при отклонении от указанных диапазонов в большую или меньшую сторону на 0,2 %.
Диапазон показаний относительного отклонений сопротивления от номинального значения, %	от -50 до +50
Действующее значение испытательного напряжения перемен-ного тока частотой 50 Гц на изоляции цепей питания в течение 1 мин без пробоя и перекрытия изоляции, кВ	1,5
Сопротивление изоляции, МОм, не менее	20
Диапазон напряжений, подаваемых на объект измерения, В	от 30 до 500
Потребляемая мощность, В·A, не более	50
Напряжение сети питания, В	от 215,6 до 224,4
Частота напряжения питания, Гц	от 49,5 до 50,5
Габаритные размеры (длина х ширина х высота)	300х400х200
Масса, кг, не более	6
Номинальные условия применения: - температура воздуха окружающей среды, - атмосферное давление, кПа (мм рт. ст.) - относительная влажность воздуха, % не более	от 18 до 22 от 84 до 106 (от 630 до 795) 80

№	Наименование	Количество
1	Измеритель МеТеОм-01	1
2	Кабель Ux/Uo	1
3	Кабель Ix	1
4	Кабель сетевой	1
5	Заглушка на блок	1
6	Заглушка на кабель	1
7	Руководство по эксплуатации	1
8	Ящик тарный	1
