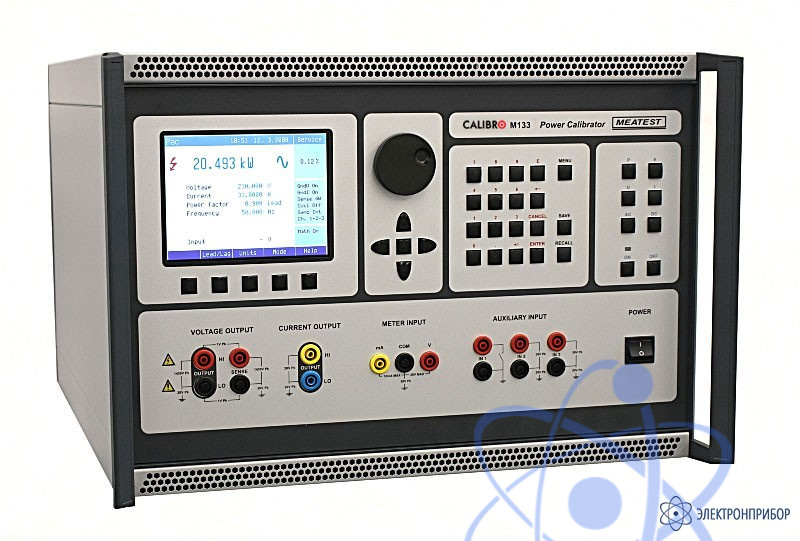

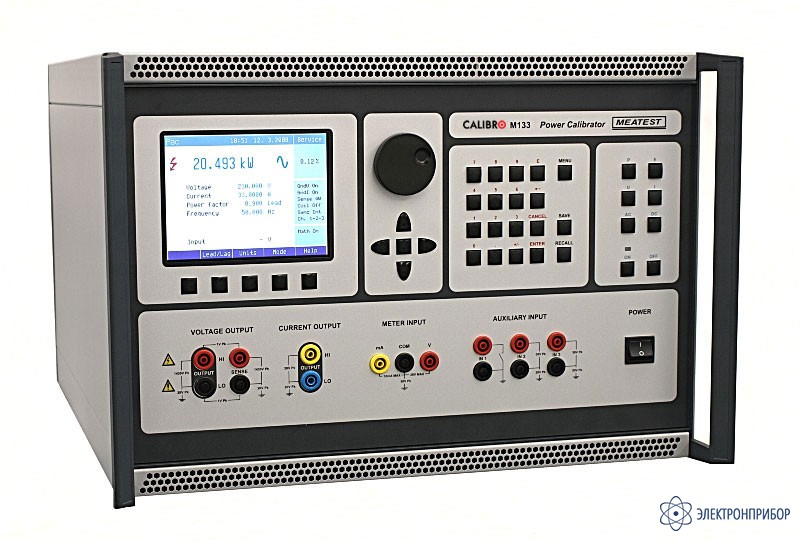

CALIBRO 133 — калибратор мощности и энергии - купить в Казахстане, цены

Производитель

Гарантия

24 мес

Межповерочный интервал

12 мес

Артикул

43465

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение калибратора мощности и энергии CALIBRO 133:

Основным назначением прибора является точная генерация электрической мощности и энергии постоянного и переменного тока в диапазоне напряжений до 280В и диапазоне токов до 30А. В режиме электрической мощности переменного тока возможна установка сдвига фаз между напряжением и токов в диапазоне от 0 до 360°. Минимальная погрешность генерации составляет 0,05%. Калибратор обеспечивает высокую токовую нагрузку на выходе напряжения (несколько сотен мА) и напряжение на токовом выходе до 5 Вэфф. Диапазон токов можно увеличить до 1000А, используя 50-витковую токовую катушку (опция 140-50).

Калибратор Calibro 133 оснащен специальными функциями для испытания анализаторов напряжения линий электропередач. Он способен генерировать гармонические и интермодуляционные искажения, флуктуационные гармоники, фликер-шум, пилообразные и другие сигналы. Пользовательский интерфейс калибратора обеспечивает простое и удобное программирование параметров выходного сигнала.

С помощью двух дополнительных «ведомых» усилителей M-133f калибратор может быть расширен до четырехполюсной трехфазной системы.

Прибор Calibro 133/133i представляет собой однофазный калибратор электрической мощности и энергии.

В модели Calibro 133 предусмотрена возможность генерации искаженных сигналов с заданными параметрами. Эта опция предназначена для калибровки анализаторов качествf электрической энергии. Однофазная конфигурация может быть расширена до трехфазной с помощью дополнительных усилителей M-133f.

Модель Calibro 133i не оснащается функциями измерения гармонических и интермодуляционных искажений.

Особенности калибратора мощности и энергии CALIBRO 133:

Постоянное и переменное напряжение «фаза-нейтраль» 1 - 280 В / 300 мА, погрешность 260 ppm;
Переменное напряжение «фаза-фаза» в трехфазной системе 2 - 480 В;
Постоянный и переменный ток 30 мА - 30 А / 5 В, погрешность 310 ppm;
Диапазон установки коэффициента мощности–1…+1;
Гармонические и интермодуляционные искажения, модуляция;
Диапазон частот 16 Гц...1 кГц;
Генерация мощности до 8,4 кВА (280 кВА с опцией 140-50);
Встроенный технологический мультиметр;
Интерфейсы GPIB и RS-232.

Сравнительная таблица:

CALIBRO 133	CALIBRO 133i
Однофазный калибратор мощности и энергии с опцией негармонического сигнала. Интерфейс RS232, GPIB, Ethernet.	Однофазный калибратор мощности и энергии, упрощённая версия (только синусоидальный сигнал). Интерфейс RS232, GPIB, Ethernet.

Технические характеристики калибратора мощности и энергии CALIBRO 133:

Параметр	Значение
Постоянное и синусоидальное переменное напряжение
Диапазон напряжений:	1…280 В
Разрешение:	5 разряда
Диапазон частот:	Постоянный ток, переменный ток от 16 до 1000 Гц. Для сетей частотой 50/60 Гц возможна синхронизация с частотой сети.
Погрешность частоты:	0,005%
Разрешение по частоте:	0,001 Гц на частотах ниже 40 Гц, 0,01 Гц выше 40 Гц
Искажения выходного сигнала	< 0,05%
Диапазон	% от значения + % от диапазона	Макс. нагрузка, мА	% от значения + % от диапазона	Макс. нагрузка, мА	% от значения + % от диапазона	Макс. нагрузка, мА
	Пост. ток	Пост. ток	16…40 Гц; 70…1000 Гц	16…40 Гц; 400…1000 Гц	40…70 Гц	40…400 Гц
1,0000…10,0000 В	0,025 + 0,01	100	0,03 + 0,02	100	0,025 + 0,01	100
10,0001…30,0000 В	0,025 + 0,01	200	0,03 + 0,02	200	0,025 + 0,01	200
30,001…70 000 В	0,025 + 0,01	200	0,03 + 0,02	200	0,025 + 0,01	300
70,001…140 000 В	0,025 + 0,01	200	0,03 + 0,02	200	0,025 + 0,01	300
140,001…280 000 В	0,025 + 0,01	150	0,03 + 0,02	150	0,025 + 0,01	200
Постоянный и синусоидальный переменный ток
Диапазон токов:	0,03…30 А
Разрешение:	5 Ѕ разряда
Диапазон частот:	Постоянный ток, переменный ток от 16 до 1000 Гц. Для сетей частотой 50/60 Гц возможна синхронизация с частотой сети.
Погрешность частоты:	0.005%
Разрешение по частоте:	0,001 Гц на частотах ниже 40 Гц, 0,01 Гц выше 40 Гц
Искажения выходного сигнала	< 0,1%
Диапазон	% от значения + % от диапазона	Макс, напряжение, В	% от значения + % от диапазона	% от значения + % от диапазона	Макс, напряжение, В	Макс, напряжение, В
	Пост. ток	Пост. ток	16…40 Гц; 70…1000 Гц	40…70 Гц	16…400 Гц	400…1000 Гц
0,030000…0,300000 А	0,03 + 0,01	8	0,04 + 0,02	0,03 + 0,01	5,5	3,5
0,30001…1,00000 А	0,03 + 0,01	8	0,04 + 0,02	0,03 + 0,01	5,5	3,5
1,00001…2,00000 А	0,03 + 0,01	8	0,04 + 0,02	0,03 + 0,01	5,5	3,5
2,00001…5,00000 А	0,03 + 0,01	5	0,04 + 0,02	0,03 + 0,01	3,5	3,5
5,0001…10,0000 А	0,035 + 0,015	5	0,05 + 0,02	0,035 + 0,015	3,5	3,5
10,0001…30,0000 А	0,04 + 0,02	5	0,06 + 0,02	0,04 + 0,02	3,5	3,5
Сдвиг фаз между напряжением и током, коэффициент мощности
Диапазон значений сдвига фаз:	0,00…+359,99°
Диапазон частот:	16…1000 Гц
Разрешение сдвига фаз:	0.01°
Диапазон значений коэффициента мощности:	–1…+1
Разрешение коэффициента мощности:	0.001
Погрешность коэффициента мощности:	dPF = (1 – cos (+d)/cos ) (-)
Погрешность сдвига фаз (внутренняя синхронизация)
Частота, Гц	Погрешность d, °
16,000…70,000	0,05
70,001…400,000	0,1
400,001…1000,00	0,4
Погрешность сдвига фаз (внутренняя синхронизация)
Суммарный диапазон:	0,03…8400 Вт (280 Вт при использовании токовой катушки «опция 140-50»)
Единицы измерения:	Вт
Погрешность электрической мощности постоянного тока*, %
Диапазон токов	Диапазон напряжений
	1…10В	10…30 В	30…70 В	70…140 В	140…280 В
30…300 мА	0,054	0,054	0,054	0,054	0,054
300 мА…1 А	0,054	0,054	0,054	0,054	0,054
1…2 А	0,054	0,054	0,054	0,054	0,054
2…5 А	0,054	0,054	0,054	0,054	0,054
5…10 А	0,062	0,062	0,062	0,062	0,062
10…30 А	0,070	0,070	0,070	0,070	0,070
Электрическая мощность переменного тока
Суммарный диапазон:	0,03…8400ВА или 280кВА при использовании токовой катушки «опция 140-50»
Диапазон частот:	16…1000 Гц
Единицы измерения:	Вт, ВА, ВАр
Погрешность электрической мощности переменного тока, % (PF = 1,0, f·=·40…70·Гц)
Диапазон токов	Диапазон напряжений
	1…10 В	10…30 В	30…70 В	70…140 В	140…280 В
30 мА…5 А	0,054	0,054	0,054	0,054	0,054
5…10 А	0,062	0,062	0,062	0,062	0,062
10…30 А	0,070	0,070	0,070	0,070	0,070
Погрешность электрической мощности переменного тока, % (PF = 0,8, f·=·40…70·Гц)
Диапазон токов	Диапазон напряжений
	1…10В	10…30 В	30…70 В	70…140 В	140…280 В
30 мА…5 А	0,082	0,082	0,082	0,082	0,082
5…10 А	0,088	0,088	0,088	0,088	0,088
10…30 А	0,094	0,094	0,094	0,094	0,094
Погрешность электрической мощности переменного тока, % (PF = 0,5, f·=·40…70·Гц)
Диапазон токов	Диапазон напряжений
	1…10В	10…30 В	30…70 В	70…140 В	140…280 В
30 мА…5 А	0,160	0,160	0,160	0,160	0,160
5…10 А	0,163	0,163	0,163	0,163	0,163
10…30 А	0,166	0,166	0,166	0,166	0,166
Электрическая энергия постоянного и переменного тока
Диапазон напряжений:	1…280 В
Диапазон токов:	0,03…30 А
Диапазон значений коэффициента мощности:	–1…+1
Диапазон установки временного интервала:	1…10·000 с
Разрешение временного интервала:	0,1с
Погрешность временного интервала:	0,01% + 0,1с
Гармонические и интермодуляционные искажения, интермодуляционные составляющие (только модель CALIBRO 133)
Диапазон значений основной частоты:	16 Гц…1 кГц
Неопределенность амплитуды сигнала основной частоты:	0,2% от диапазона
Диапазон частот гармонических составляющих:	32 Гц…5 кГц
Диапазон частот интермодуляционных составляющих:	16 Гц…1 кГц
Макс. число гармонических составляющих:	50
Число интермодуляционных составляющих:	1
Неопределенность частоты:	0,005%
Диапазон амплитуд интермодуляционных составляющих:	Макс. 30% от среднеквадратичного значения выходного сигнала
Разрешение амплитуды интермодуляционных составляющих:	0.001%
Шумы и искажения:	– 60 дБ
Погрешность амплитуды интермодуляционных составляющих
Диапазоны	% от диапазона			% от диапазона
	32…3000 Гц			3000…5000 Гц
1,0000…10,0000·В 10,0001…30,0000·В 30,001…70000 В 70,001…140 000 В 140,001…280 000 В	0,1			0,2
0,030000…0,300000 А 0,30001…1,00000·А 1,00001…2,00000 А	0,1			0,2
2,00001…5,00000·А 5,0001…10,0000 А	0,2			0,4
10,0001…30,0000 А	0,2			0,8
Модуляция, фликер-шум (только модель CALIBRO 133)
Диапазон значений основной частоты:	16 Гц…1 кГц
Диапазон частот отдельных гармоник (2…50):	32 Гц…5 кГц
Диапазон частот модуляции:	0,001…50 Гц
Коэффициент модуляции:	0…30%
Разрешение коэффициента модуляции:	0,001%
Неопределенность среднеквадратичной амплитуды:	0.2 % от диапазона
Форма модулирующего сигнала:	Синусоидальный, прямоугольный
Коэффициент заполнения прямоугольного сигнала:	1…99%
Погрешность коэффициента модуляции:	0,2%
Встроенный технологический мультиметр
Функция	Диапазон		Погрешность		Разрешение
Постоянное напряжение	0…±12 В		0,01% + 0,01%		100 мкВ
Постоянный ток	0…±25 мА		0,01% + 0,01%		100 нА
Частота	1 Гц…15 кГц		0,005%		10 мкГц…0,1 Гц
Общие данные
Время прогрева:	60 мин
Рабочая температура:	(23 ± 10) °C
Температура хранения:	-10…+55 °C, отн. влажность < 90%
Опорная температура:	(23 ± 2) °C
Размеры:	460 x 580 x 320 мм
Масса нетто:	27 кг
Питание:	115/230 В, 50/60 Гц
Потребляемая мощность:	Макс. 550 ВА
Класс безопасности:	Класс I согласно EN 61010

№	Наименование	Количество
1	Калибратор мощности и энергии CALIBRO 133	1
2	Шнур питания	1
3	Инструкция	1
4	Набор тестовых проводов(опции 12, 13, 14 и 15)	1
5	Кабель RS-232	1
