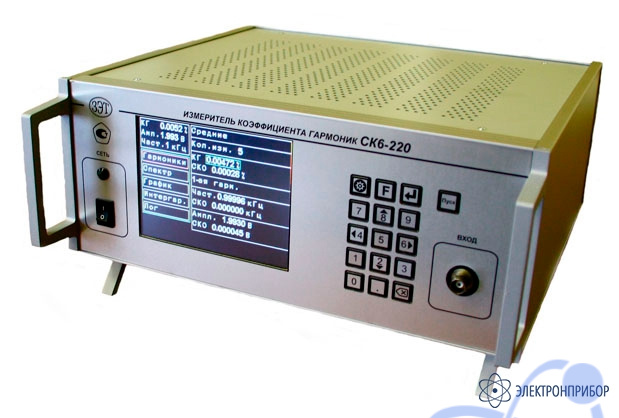

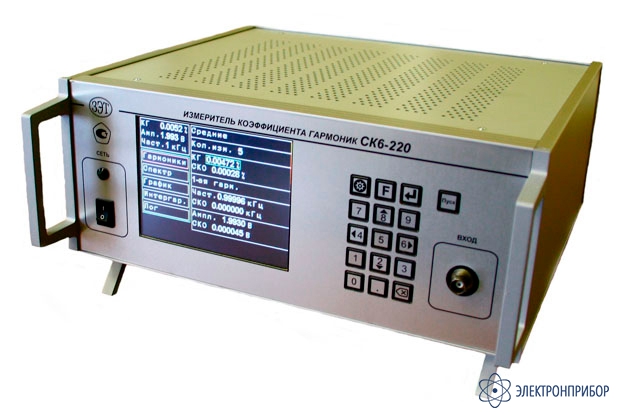

СК6-220 — измеритель коэффициента гармоник

Производитель

Межповерочный интервал

12 мес

Артикул

49350

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение измерителя коэффициента гармоник СК6-220:

Измеритель предназначен для измерений коэффицента гармоник радиотехнических сигналов, амплитуды и частоты первой гармоники, уровней амплитуды и фазы высших гармоник относительно первой гармоники. Измеритель позволяет также определять уровни и частоты интергармоник и субгармоник сигнала.

Измеритель может использоваться в качестве рабочих эталонов 2-го разряда и рабочих средств измерений коэффициента гармоник (измерителя нелинейных искажений) по ГОСТ 8.762-2011, а также при исследованиях средств измерений и радиотехнической аппаратуры различного назначения.

Измеритель СК6-220 допускает замену калибраторов-измерителей нелинейных искажений СК6-20.

Измеритель коэффициента гармоник СК6-220 по принципу действия и основным характеристикам аналогичен калибратору-измерителю СК6-20.

Преимущества измерителя по сравнению с СК6-20:

измеритель СК6-220 управляется встроенным процессором и не нуждается во внешнем компьютере;
динамический диапазон расширен до 50 В;
прибор измеряет уровни интергармоник и субгармоник сигнала;
по измеренным значениям коэффициента гармоник прибор вычисляет и индицирует коэффициент нелинейных искажений.

Параметр	Значение
Диапазон измерений коэффициента гармоник при частоте первой гармоники от 10 Гц до 200 кГЦ: - при амплитуде первой гармоники от 0,05 до 0,5 В - при амплитуде первой гармоники от 0,5 до 50 В	0,01 ... 100% 0,001 ... 100%
Диапазон измерений частоты	10 Гц ... 1200 кГц
Диапазон измерений амплитуды первой гармоники	0,05 ... 50 В
Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник Δ_Кг: - при амплитуде первой гармоники А_и от 0,05 до 0,5 В, не более значений, определяемых по формуле - при амплитуде первой гармоники А_и от 0,5 до 2 В, не более значений, определяемых по формуле - при амплитуде первой гармоники А_и от 2 до 20 В, не более значений, определяемых по формуле	± (0,02 * К_г + (1+ (0,5 - А_и)/А_и) * 0,01%) ± (0,01 * К_г + (1+ (2,0 - А_и)/А_и) * 0,0015%) ± (0,03 * К_г + 0,005%)
Пределы допускаемой абсолютной погрешности измерений частоты первой гармоники Δ_F, не более значений, определяемых по формуле	± (210^-4 F + 0,01 Гц)
Пределы допускаемой относительной погрешности измерений амплитуды первой гармоники δ_А, не более - в диапазоне частот от 10 Гц до 20 кГц - в диапазоне частот от 20 до 200 кГц - в диапазоне частот от 200 до 1000 кГц	± 1,0% ± 3,0% не нормируется
Характеристики измерителя при определении уровней амплитуды и фазовых сдвигов высших гармоник сигнала вплоть до десятой относительно первой гармоники при частоте и амплитуде первой гармоники от 10 Гц до 200 кГц и от 0,5 до 50 В: - диапазон уровней амплитуды - диапазон фазовых сдвигов	-100 ... 0 Дб 0 ... 360 °
Диапазон определения уровней и частот интергармоник и субгармоник сигнала при частоте первой гармоники от 10 Гц до 200 кГц и амплитуде первой гармоники от 0,5 до 50 В относительно амплитуды и частоты первой гармоники в диапазоне уровней	-100 ... 0 Дб
Входное сопротивление Входная емкость ( без учета емкости входного кабеля)	56 кОм не боле 10 пФ
Время установления рабочего режима не более	30 мин
Время непрерывной работы	не менее 8 ч
Мощность, потребляемая при номинальных напряжении и частоте электропитания, не превышает	40 В*А
Условия эксплуатации прибора - температура эксплуатации - относительная влажность воздуха - атмосферное давление	+10 ... +35 ᵒС 80% 84 ... 106,7 кПа
Уровень пыле- и влагозащищенности	IP20
Соответствие требованиям электромагнитной совместимости	В
Масса, не более	8,0 кг
Габаритные размеры (Д х В х Ш)	345 х 150 х 340 мм

№	Наименование	Количество
1	Измеритель коэффициента гармоник СК6-220	1
2	Комплект кабелей	1
