Назначение Установки для создания и поддержания абсолютного давления:

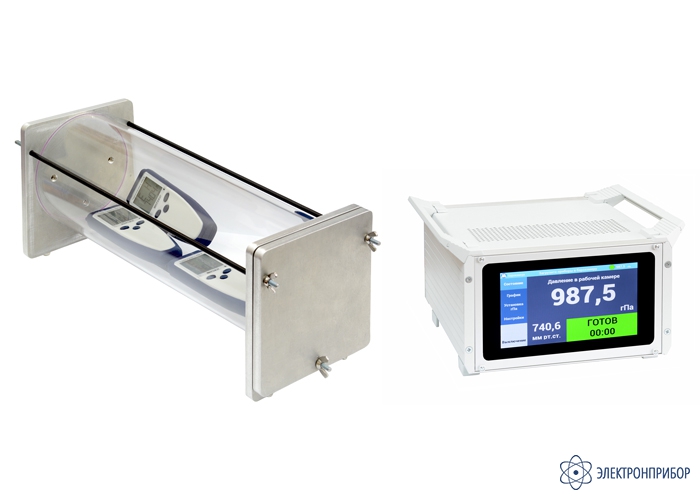

Установка для создания и поддержания абсолютного давления состоит из барокамеры (рабочей камеры) и контроллера давления КДБ-1. Для работы не требуется подключение внешних компрессоров, газовых баллонов, вакуумных насосов. Барокамера (рабочая камера) содержит герметичный объем с прозрачными стенками для размещения поверяемых приборов, шлюз для их загрузки и 2 штуцера для подключения к контроллеру давления и к эталонному преобразователю абсолютного давления. Барокамера оснащена разъемом для организации электрического подключения к поверяемым приборам. Подключается к контроллеру давления гибкой трубкой. Стандартные барокамеры имеют размеры либо Ø140 × 400 мм, либо Ø170 × 310 мм.
Контроллер давления содержит микрокомпрессор, систему клапанов, датчик давления и управляющий микрокомпьютер с сенсорным дисплеем.
Измерение давления в барокамере осуществляется эталонным преобразователем давления, подключаемым к соответствующему штуцеру барокамеры (в комплект поставки не входит).
Контроллер давления по команде с сенсорного дисплея или от подключенного компьютера откачивает или накачивает воздух из барокамеры до заданного значения давления. Стабилизация заданного давления осуществляется путем дозированной подкачки воздуха при выходе измеренного давления из заданных пределов.
К контроллеру давления могут подключаться барокамеры различного конструктивного исполнения. Подключаемая барокамера должна быть герметична – изменение давления в заглушенной барокамере из-за утечки не должно быть больше 50 Па/мин при избыточном давлении в ней 30 кПа.
Особенности Установки для создания и поддержания абсолютного давления:
- Быстрая (не более 5 минут) установка требуемого давления с высокой точностью;
- Высокая точность поддержания давления;
- Удобное управление с помощью сенсорного экрана. Вывод графика изменения давления в реальном времени;
- Выбор единицы измерений для задания и вывода на график - гПа или мм.рт.ст;
- Наличие программ установки давления в соответствии с методиками поверки на все распространенные термогигрометры с каналом измерения атмосферного давления - ИВА-6Н-Д, ИВТМ-7(-Д), Testo 622, МЕТЕОСКОП-М и другие. Переход к очередному давлению осуществляется после нажатия на соответствующую кнопку на экране;
- Наличие программ для измерения поправок и поверки барометров БАММ-1 и М-67, учитывающих ограничение скорости измерения давления в соответствии с МИ 2705-2013;
- При подключении Барокамеры к компьютеру обеспечивается полная автоматизация поверки ИВА-6Н-Д и ИВА-6А-Д с возможностью выдачи протокола поверки.
