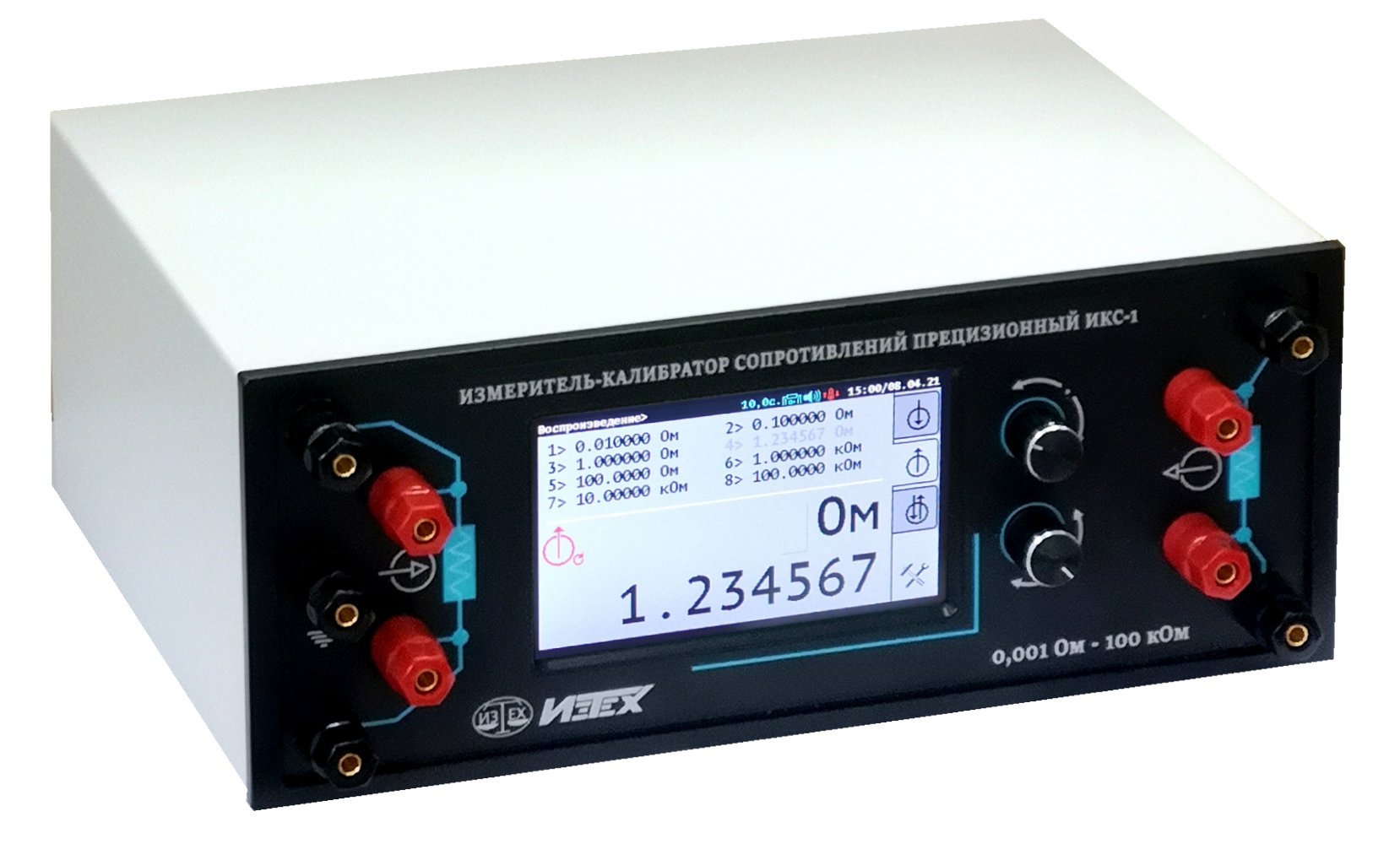

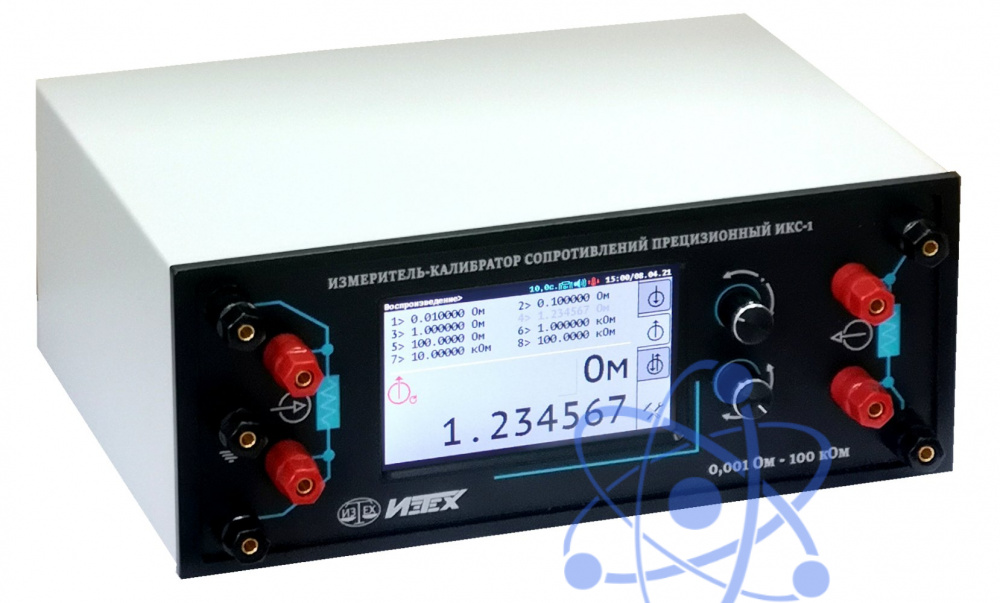

Измеритель-калибратор сопротивлений прецизионный ИКС-1 предназначен для высокоточного измерения и воспроизведения электрического сопротивления и сигналов термометров сопротивления (ТС).
Прибор обладает широким диапазоном измеряемых и воспроизводимых значений электрического сопротивления - от 0.001 Ом до 100 кОм и недостижимой для классических магазинов сопротивлений разрешающей способностью - 1 µОм. Встроенный термостат опор позволяет обойтись без дополнительного термостатирования ИКС-1.
Важной особенностью ИКС-1 является отсутствие каких-либо поправок к воспроизводимому значению. То есть воспроизводимое значение будет в точности соответствовать отображаемому на дисплее прибора числу.
При вставленной SD карте прибор автоматически сохраняет результаты измерений на нее в формате «csv» для возможности дальнейшей обработки.
ИКС-1 имеет четыре вкладки с режимами работы: «Измерение», «Воспроизведение», «Измерение/Воспроизведение» и «Настройки».
Вкладка «Измерение» предназначена для реализации режима измерений электрического сопротивления или температуры. Для измерения температуры в качестве первичных преобразователей могут использоваться термопреобразователи сопротивления по ГОСТ 6651-2009. Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры: платиновых термометров сопротивления (ТСПВ, ПТС-10 и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функции отклонения МТШ-90.
Вкладка «Воспроизведение» предназначена для реализации режима воспроизведения электрического сопротивления (Ом/кОм) и эмуляции сигналов ТС в соответствии с НСХ по ГОСТ 6651-2009. При воспроизведении электрического сопротивления или эмуляции ТС по 2-х (3-х) проводной схеме соединения в приборе реализована возможность измерения сопротивления подводящих проводов с последующим его учетом.
Для каждого типа воспроизводимых величин (Ом/кОм или ТС) ИКС-1 запоминает по восемь значений, что позволяет быстро переключаться между ними.
Вкладка «Измерение/Воспроизведение» предназначена для одновременной реализации режима измерения и воспроизведения. Каналы измерения и воспроизведения - гальванически развязаны.
Вкладка «Настройки» предназначена для ввода индивидуальных статических характеристик (ИСХ) ТС, выбора режима работы, редактирования опор и других настроек прибора.
При измерении температуры прибор сначала измеряет сопротивление ТС, а затем по стандартным (НСХ) или индивидуальным (ИСХ) статическим характеристикам преобразования вычисляет температуру в градусах Цельсия. Индивидуальные статические характеристики ТС могут быть представлены в следующих форматах: МТШ-90, Калледдар-Ван Дюзен (КВД), полином девятой степени (T=C0+C1•R+C2•R2+.., где R – сопротивление ТС) и таблица (до 20 точек). При эмуляции ТС прибор переводит заданную температуру в соответствии с выбранной НСХ в «Омы», а затем воспроизводит рассчитанное значение электрического сопротивления.
Управляющая программа предназначена для программирования ИКС-1, управления его работой, считывания результатов измерений и создания файлов с результатами измерений. Управляющая программа ИКС-1 имеет четыре вкладки с режимами работы (по аналогии с самим прибором): «Измерение», «Воспроизведение», «Измерение/Воспроизведение» и «Настройки». При изменении вкладки, режима работы, настроек программа автоматически передает команду в прибор. После этого ИКС-1 переходит к работе с новыми настройками.
Требования к компьютеру: операционная система – MS Windows 10 или Linux (по дополнительному заказу), свободный последовательный порт USB.
Области применений:
- Прецизионные измерения температуры. В этом применении ИКС-1 используется в качестве эталонного цифрового термометра в комплекте с эталонным термопреобразователем сопротивления.
- Поверка и калибровка температурных каналов теплосчетчиков. В этом применении ИКС-1 используется в качестве многозначной меры электрического сопротивления (магазина сопротивлений) с возможностью воспроизведения электрического сопротивления в соответствии с НСХ ТС, используемых в теплосчетчике.
- Поверка и калибровка измерителей, регуляторов температуры и других вторичных приборов, входным сигналом которых является электрическое сопротивление.
