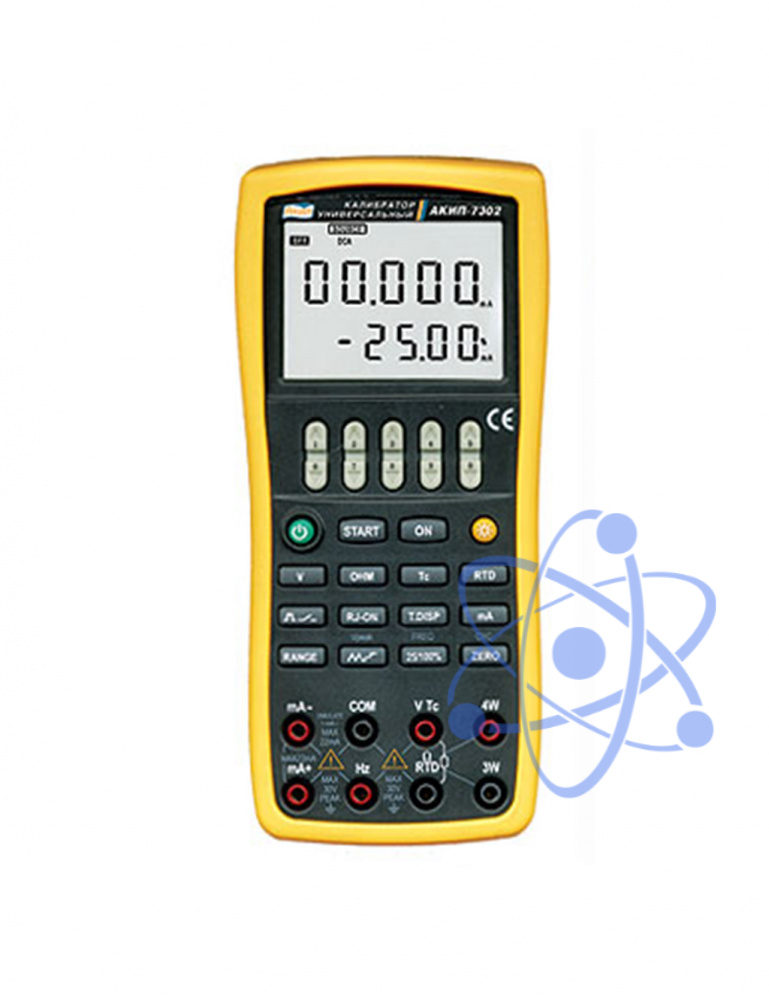

Модификация АКИП-7302 имеет только режим имитатора (источник сигналов),
Основные измерительные и выходные функции: постоянное напряжение, постостоянный ток, сопротивление, частота, термопара, термосопротивление, давление (через модули давления), напряжение петли, выходные импульсы, коммутатор, подсчет количества переключений с усреднением
Базовая погрешность 0,02%
Высокое разрешение: 5 разрядов измерителя, 6 разрядов выходных функций (процессов)
Два независимых канала для одновременного измерения и подстройки выходного сигнала при корректировке процесса в реальном масштабе времени (тест клапанов, датчиков, преобразователей и др.)
Возможность измерения сопротивления по 2-х и 3-х проводной схеме
Малогабаритный, высокоточный, легкоуправляемый
Функция калибратора АКИП-7302 "Источник сигналов"
Выходной режим
Предел
Диапазон измерений
Разрешение
Погрешность
Постоянное напряжение
100 мВ
-10 мВ...110 мВ
1 мкВ
0,02 %+10 емр
1 В
-0,1 В...1,1 В
10 мкВ
0,02 %+10 емр
10 В
-1 В...11 В
0,1 мВ
0,02 %+10 емр
Постоянный ток
20 мА
0...22 мА
1 мкА
0,02 %+10 емр
Частота
100 Гц
2...110 Гц
0,1 Гц
0,02 %
1 кГц
0,1...1,1 кГц
1 Гц
10 кГц
0,1...11 кГц
0,1 кГц
100 кГц
1 кГц...110 кГц
1 кГц
Импульсы
100 Гц
10...10000 имп.
1 имп
0,1 %
1 кГц
10 кГц
100 кГц
Переключатель
(коммутатор)
100 Гц
0,1 Гц
0,02 %
1 кГц
1 Гц
10 кГц
0,1 кГц
100 кГц
1 кГц
Сопротивление
400 Ом
0 Ом...400 Ом
0,01 Ом
0,02 %+0,1 Ом
4 кОм
0 кОм...4 кОм
0,1 Ом
0,02 %+1 Ом
40 кОм
0...40 кОм
1 Ом
0,1 %+10 Ом
Имитация статической хар- ки термопары
R
-40...1760 °С
1 °С
1,5 °С
S
-20...1760 °С
K
-200,0...1370,0 °С
0,1 °С
0,9 °С
E
-200,0...1000,0 °С
0,6 °С
J
-200,0...1200,0 °С
0,7 °С
T
-200,0...400,0 °С
0,6 °С
N
-200,0...1300,0 °С
1 °С
B
400...1820 °С
1 °С
2 °С
Имитация статической хар-ки термосопротивления
PT100
-200,0...850,0 °С
0,1 °С
0,8 °С
PT1000
-200...630 °С
0,4 °С
Cu50
-50,0...150,0 °С
0,6 °С
Имитация статической хар- ки модулей давления
32 типа модулей серии АРМ
2,5 кПа .70 МПа
5 разрядов
0,025.0,05 %
Петля
(режим питания петли от внутреннего источника)
24 В при макс. токе 25 мА
10 %
Общие характеристики калибратора АКИП-7302
Наименование
Количество
Питание
6В
Условия эксплуатации
0...50 °С (80%)
Условия хранения
-10...55 °C (90%)
Исполнение
МЭК 61010; Максимальное напряжение вход - до 600 Впик; Выход - до 30 В (Пост)
Время самопрогрева
10 минут
Дисплей
ЖКИ 68 х 36 мм (2-х строчный)
Подсветка
Есть (с регулировкой 0...9000 с)
Массо-габаритные показатели
200х95х42 мм, 500 гр.
Функция "Измерения"
Прибор
АКИП-7301
АКИП-7302
АКИП-7303
АКИП-7304
Постоянное напряжение (DCV)
+
-
+
+
Переменное напряжение / 40-500 ГЦ (ACV)
-
-
-
-
Постоянны ток (DCA)
+
-
-
+
Переменный ток / 40-500 ГЦ (ACA)
-
-
-
-
Частота (FREQ)
+
-
-
+
Сопротивление (CONT, OHM)
+
-
+
-
Кэффициент заполнения (%)
-
-
-
-
Тест диодов (OHM)
-
-
-
-
Измерение температуры с помощью термопар (R, S, K, E, J, T, N, B)
+
-
+
-
Измерение температуры с помощью термосопротивления
+
-
+
-
Измерение давления с помощью модулей давления (32 типа опций)
+
-
-
+
Функция "Калибратор" (Источник)
Прибор
АКИП-7301
АКИП-7302
АКИП-7303
АКИП-7304
Постоянное напряжение
+
+
+
+
Постоянный ток
+
+
-
+
Частота
+
+
-
+
Импульсы
+
+
-
+
Переключатель(Коммутатор)
+
+
-
-
Сопротевление
+
+
+
-
Имитация статической хар-ки термопар (R, S, K, E, J, T, N, B)
+
+
+
-
Имитация статической хар-ки термосопротивления
+
+
+
-
Имитация статической хар-ки модулей давления (32 типа модулей)
