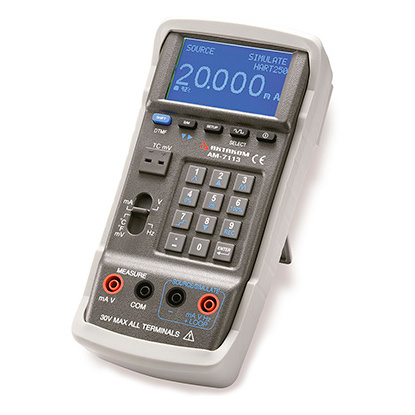

АМ-7113 — мультиметр-калибратор процессов

Назначение мультиметра-калибратора процессов АМ-7113:

Многофункциональные мультиметры-калибраторы АМ-7113 предназначены для измерения и выдачи сигналов высокоточного значения при проверке и калибровке различного оборудования (датчики, измерители, преобразователи, контроллеры) во время проведения ремонтных или пуско-наладочных работ. Это компактные портативные приборы, необходимые в работе инженеров, наладчиков и специалистов ремонтных служб, позволяющие сэкономить время и решить широкий круг задач в полевых условиях.

Технические характеристики мультиметра-калибратора процессов АМ-7113:

Диапазон		Разрешение	Погрешность	Примечение
ФУНКЦИИ ИСТОЧНИКА СИГНАЛА
Постоянное напряжение
0,005…10 В		0,001 В	±(0,03%+5 е.м.р.)	Максимальный ток нагрузки 1 мА Ток короткого замыкания <100 мА
10 В…15 В
Постоянный ток
0,005 мА…4 мА		1 мкА	±(0,03%+5 е.м.р.)	Vopen>24 В
4 мА...20 мА			±(0,03%+3 е.м.р.)
20 мА...24 мА			±(0,03%+5 е.м.р.)
Генерация сигнала
Синусоидальная форма	0,1 В ...20 В	0,001 В	±(5%+0,3 В)	0,3...20 кГц, 50%, смещение 0 В
Прямоугольная форма	1 В ...20 В		±(6%+0,4 В)	0,3...20 кГц, 50%, смещение 0 В
Другие формы	0,1 В ...20 В		±(6%+0,4 В)	0,3...20 кГц, смещение 0 В
Смещение	-5 В...5 В		±(5%+0,5 В+5%Vп-п)	Максимальный размах < 20 Вп-п
Частота
0,3 Гц ...99,999 Гц		0,1 Гц	0,002 Гц
10,00 Гц ...999,99 Гц 1000,0 Гц ...9999,9 Гц		0,1 Гц 0,1 Гц	0,02 Гц 0,2 Гц
10000 Гц ...20000 Гц		1 Гц	2 Гц
Термопара
K	-200…-150 °С / -382...-238 °F -150…0 °С / -238...32 °F	0,1 °С /0,1 °F	2,0 °С / 3,6 °F 1,2 °С / 2,1 °F	Погрешность не включает ошибку внутреннего компенсационного преобразователя
	0…1000 °С / 32...1832 °F		0,8 °С / 1,4 °F
	1000…1370 °С / 1832...2498 °F		1,2 °С / 2,1 °F
J	-200…-150 °С / -382...-238 °F		2,0 °С / 3,6 °F
	-150…0 °С / -238...32 °F		1,0 °С / 1,8 °F
	0…1050 °С / 32...1922 °F		0,7 °С / 1,2 °F
E	-200…-150 °С / -382...-238 °F		1,5 °С / 2,7 °F
	-150…0 °С / -238...32 °F		0,9 °С / 1,6 °F
	0…850 °С / 32...1562 °F		0,7 °С / 1,2 °F
T	-200…-150 °С / -382...-238 °F		1,5 °С / 2,7 °F
	-150…0 °С / -238...32 °F		1,2 °С / 2,1 °F
	0…400 °С / 32...752 °F		0,8 °С / 1,4 °F
R	0…500 °С / 32...932 °F 500…1760 °С / 932...3200 °F		1,8 °С / 3,2 °F 1,5 °С / 2,7 °F
S, N	0…500 °С / 32...932 °F		1,8 °С / 3,2 °F
	500…1760 °С / 932...3200 °F 200…0 °С / -328...32 °F		1,5 °С / 2,7 °F 1,5 °С / 2,7 °F
	0…1300 °С / 32...2372 °F		0,9 °С / 1,6 °F
L	-200…0 °С / -328...32 °F		0,9 °С / 1,6 °F
	0…900 °С / 32...2372 °F		0,7 °С / 1,2 °F
U	-200…0 °С / -328...32 °F		1,1 °С / 1,9 °F
	0…600 °С / 32...1112 °F		0,7 °С / 1,2 °F
B	600…800 °С / 1112...1472 °F		2,2 °С / 3,9 °F
	800…1000 °С / 1472...1832 °F		1,8 °С / 3,2 °F
	1000…1820 °С / 1832...3308 °F		1,4 °С / 2,5 °F
C	0…1800 °С / 32...3272 °F		1,0 °С / 1,8 °F
	1800…2310 °С / 3272...4190 °F		1,5 °С / 2,7 °F
mV	-10 мВ...70 мВ		0,05 мВ
Формирование импульсов (прямоугольная форма, 10 Вп-п, смещение -5 В...+5 В)
3,0 мкс...9999,9 мкс		0,1 мкс		Время нарастания: макс. 10 мкс, тип. 5 мкс Время спада: макс. 15 мкс, тип. 7,5 мкс
10,000 мс...99,999 мс		0,001 мс
100,00 мс...999,99 мс		0,01 мс
Коэффициент заполнения (прямоугольная форма,10 Вп-п, 0,3...20 кГц). TMF сигнал
0%...100%		0%...100%	1%	Время нарастания: макс. 10 мкс, тип. 5 мкс Время спада: макс. 15 мкс, тип. 7,5 мкс
Частотный диапазон	0,3 ...99,999 Гц	0,1 Гц	0,002 Гц
	10,00 ...999,99 Гц	0,1 Гц	0,02 Гц
	1000,0 ...9999,9 Гц	0,1 Гц	0,2 Гц
	10000...20000 Гц	1 Гц	2 Гц
%	0%...100%	1%	5%
Фазовый угол	0...360 °	1 °	±(100 мкс + 1°)
Амплитуда (Вп-п, F1=F2)	5 В...20 В	0,001 В	±(10%+0,6 В)
Смещение (Вп-п, F1=F2)	-5 В...5 В	0,001 В	±(10%+0,6 В+5%Vп-п)
ФУНКЦИИ ИЗМЕРИТЕЛЯ
Постоянное напряжение
-3 В...-0,005 В		0,001 В	±(0,03%+10 е.м.р.)
0,005…10 В			±(0,03%+5 е.м.р.)
10 В…15 В			±(0,03%+5 е.м.р.)
Постоянный ток
-4 мА...-0,005 мА		1 мкА	±(0,03%+10 е.м.р.)
0,005 мА…4 мА			±(0,03%+5 е.м.р.)
4 мА...20 мА			±(0,03%+3 е.м.р.)
20 мА...24 мА			±(0,03%+5 е.м.р.)
Термопара
K	-200…-150 °С / -382...-238 °F -150…0 °С / -238...32 °F	0,1 °С /0,1 °F	2,0 °С / 3,6 °F 1,2 °С / 2,1 °F	Погрешность не включает ошибку внутреннего компенсационного преобразователя
	0…1000 °С / 32...1832 °F		0,8 °С / 1,4 °F
	1000…1370 °С / 1832...2498 °F		1,2 °С / 2,1 °F
J	-200…-150 °С / -382...-238 °F		2,0 °С / 3,6 °F
	-150…0 °С / -238...32 °F		1,0 °С / 1,8 °F
	0…1050 °С / 32...1922 °F		0,7 °С / 1,2 °F
E	-200…-150 °С / -382...-238 °F		1,5 °С / 2,7 °F
	-150…0 °С / -238...32 °F		0,9 °С / 1,6 °F
	0…850 °С / 32...1562 °F		0,7 °С / 1,2 °F
T	-200…-150 °С / -382...-238 °F		1,5 °С / 2,7 °F
	-150…0 °С / -238...32 °F		1,2 °С / 2,1 °F
	0…400 °С / 32...752 °F		0,8 °С / 1,4 °F
R	0…500 °С / 32...932 °F 500…1760 °С / 932...3200 °F		1,8 °С / 3,2 °F 1,5 °С / 2,7 °F
S	0…500 °С / 32...932 °F		1,8 °С / 3,2 °F
	500…1760 °С / 932...3200 °F		1,5 °С / 2,7 °F
N	200…0 °С / -328...32 °F		1,5 °С / 2,7 °F
	0…1300 °С / 32...2372 °F		0,9 °С / 1,6 °F
L	-200…0 °С / -328...32 °F		0,9 °С / 1,6 °F
	0…900 °С / 32...2372 °F		0,7 °С / 1,2 °F
U	-200…0 °С / -328...32 °F		1,1 °С / 1,9 °F
	0…600 °С / 32...1112 °F		0,7 °С / 1,2 °F
B	600…800 °С / 1112...1472 °F		2,2 °С / 3,9 °F
	800…1000 °С / 1472...1832 °F		1,8 °С / 3,2 °F
	1000…1820 °С / 1832...3308 °F		1,4 °С / 2,5 °F
C	0…1800 °С / 32...3272 °F		1,0 °С / 1,8 °F
	1800…2310 °С / 3272...4190 °F		1,5 °С / 2,7 °F
mV	-10 мВ...70 мВ		0,05 мВ
ОБЩИЕ ХАРАКТЕРИСТИКИ
Параметр		Значение
Питание		Сетевой адаптер 220 В/15В, 0,5А; аккумулятор 11,1 В/1600 мАч
Габаритные размеры		214х98,7х56 мм
Масса		650 г

№	Наименование	Количество
1	Мультиметр-калибратор процессов АМ-7113	1
