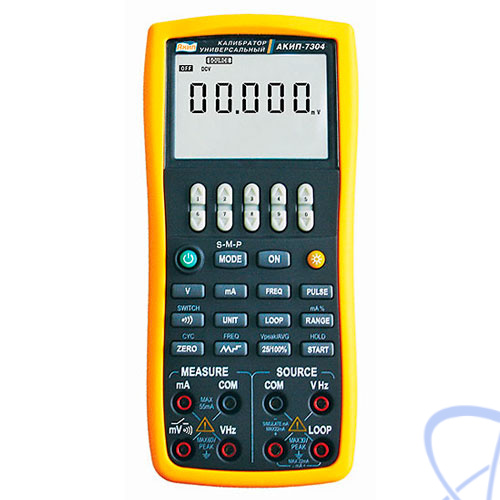

АКИП-7304 — калибратор промышленных процессов

Распечатать Сохранить в PDF Артикул: 23783

Производитель:
АКИП

Гарантия:
12 мес.

Межповерочный интервал:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.ru Есть технический вопрос - задавайте по e-mail: spv@1ep.ru

Под заказ

Цена по запросу

Запросить цену

Сравнение

Описание калибратора промышленных процессов АКИП-7304:

Модификация АКИП-7304 – измеритель и имитатор постоянного напряжения и токовой петли;

Основные измерительные и выходные функции: постоянный напряжение, постоянный ток, сопротивление, частота, термопара, термосопротивление, давление (через модули давления), напряжение петли, выходные импульсы, коммутатор, подсчет количества переключений с усреднением;

Базовая погрешность 0,02%;

Высокое разрешение: 5 разрядов измерителя, 6 разрядов выходных функций (процессов);

Два независимых канала для одновременного измерения и подстройки выходного сигнала при корректировке процесса в реальном масштабе времени (тест клапанов, датчиков, преобразователей);

Возможность измерения сопротивления по 2-х и 3-х проводной схеме;

Малогабаритный, высокоточный, легкоуправляемый.

Функция калибратора АКИП-7304 "Измерения"

Режим	Предел	Диапазон измерений	Разрешение	Погрешность
Постоянное напряжение	50 мВ	-5 мВ...55 мВ	1 мкВ	0,02 %+10 емр
	500 мВ	-10 мВ...550 мВ	10 мкВ	0,02 %+2 емр
	5 В	-0,1 В...5,5 В	0,1 мВ	0,02 %+5 емр
	50 В	0 В...55 В	10 мВ	0,02 %+5 емр
Постоянный ток	50 мА	- 5 мА...50 мА	1 мкА	0,02 %+2 емр
Частота	100 Гц	2...110 Гц	0,1 Гц	0,02 %
	1 кГц	0,1...1,1 кГц	1 Гц
	10 кГц	0,1...11 кГц	0,1 кГц
Сопротивление	500 Ом	0 Ом...550 Ом	0,01 Ом	0,02 %+0,1 Ом
Сопротивление	5 кОм	0 кОм...5,50 кОм	0,1 Ом	0,02 %+0,5 Ом
Измерение температуры с помощью термопар	R	-40...1760 °С	1 °С	1,5 °С
	S	-20...1760 °С	1 °С	1,5 °С
	K	-200,0...1370,0 °С	0,1 °С	0,9 °С
	E	-200,0...1000,0 °С		0,6 °С
	J	-200,0...1200,0 °С		0,7 °С
	T	-200,0...400,0 °С		0,6 °С
	N	-200,0...1300,0 °С		1 °С
	B	400...1800 °С	1 °С	2 °С
Измерение температуры с помощью термосопротивления	PT100	-200,0...850,0 °С	0,1 °С	0,8 °С
	PT1000	-200...630 °С		0,4 °С
	Cu50	-50,0...150,0 °С		0,6 °С

Функция калибратора АКИП-7304 "Источник сигналов"

Выходной режим	Предел	Диапазон измерений	Разрешение	Погрешность
Постоянное напряжение	100 мВ	-10 мВ...110 мВ	1 мкВ	0,02 %+10 емр
	1 В	-0,1 В...1,1 В	10 мкВ	0,02 %+10 емр
	10 В	-1 В...11 В	0,1 мВ	0,02 %+10 емр
Постоянный ток	20 мА	0...22 мА	1 мкА	0,02 %+10 емр
Частота	100 Гц	2...110 Гц	0,1 Гц	0,02 %
	1 кГц	0,1...1,1 кГц	1 Гц
	10 кГц	0,1...11 кГц	0,1 кГц
	100 кГц	1 кГц. ..110 кГц	1 кГц
Импульсы	100 Гц	10...10000 имп.	1 имп	0,1 %
	1 кГц
	10 кГц
	100 кГц
Переключатель (коммутатор)	100 Гц		0,1 Гц	0,02 %
	1 кГц		1 Гц
	10 кГц		0,1 кГц
	100 кГц		1 кГц
Сопротивление	400 Ом	0 Ом...400 Ом	0,01 Ом	0,02 %+0,1 Ом
	4 кОм	0 кОм...4 кОм	0,1 Ом	0,02 %+1 Ом
	40 кОм	0...40 кОм	1 Ом	0,1 %+10 Ом
Имитация статической хар- ки термопары	R	-40...1760 °С	1 °С	1,5 °С
	S	-20...1760 °С	1 °С	1,5 °С
	K	-200,0...1370,0 °С	0,1 °С	0,9 °С
	E	-200,0...1000,0 °С		0,6 °С
	J	-200,0...1200,0 °С		0,7 °С
	T	-200,0 .400,0 °С		0,6 °С
	N	-200,0.1300,0 °С		1 °С
	B	400...1820 °С	1 °С	2 °С
Имитация статической хар-ки термосопротивления	PT100	-200,0...850,0 °С	0,1 °С	0,8 °С
	PT1000	-200...630 °С		0,4 °С
	Cu50	-50,0...150,0 °С		0,6 °С
Имитация статической хар- ки модулей давления	32 типа модулей серии АРМ	2,5 кПа...70 МПа	5 разрядов	0,025.0,05 %
Петля (режим питания петли от внутреннего источника)	24 В при макс. токе 25 мА		10 %

Общие характеристики калибратора АКИП-7304

Наименование	Количество
Питание	6В
Условия эксплуатации	0...50 °С (80%)
Условия хранения	-10...55 °C (90%)
Исполнение	МЭК 61010; Максимальное напряжение вход - до 600 Впик; Выход - до 30 В (Пост)
Время самопрогрева	10 минут
Дисплей	ЖКИ 68 х 36 мм (2-х строчный)
Подсветка	Есть (с регулировкой 0...9000 с)
Массо-габаритные показатели	200х95х42 мм, 500 гр.

Функция "Измерения"

Прибор	АКИП-7301	АКИП-7302	АКИП-7303	АКИП-7304
Постоянное напряжение (DCV)	+	-	+	+
Переменное напряжение / 40-500 ГЦ (ACV)	-	-	-	-
Постоянны ток (DCA)	+	-	-	+
Переменный ток / 40-500 ГЦ (ACA)	-	-	-	-
Частота (FREQ)	+	-	-	+
Сопротивление (CONT, OHM)	+	-	+	-
Кэффициент заполнения (%)	-	-	-	-
Тест диодов (OHM)	-	-	-	-
Измерение температуры с помощью термопар (R, S, K, E, J, T, N, B)	+	-	+	-
Измерение температуры с помощью термосопротивления	+	-	+	-
Измерение давления с помощью модулей давления (32 типа опций)	+	-	-	+

Функция "Калибратор" (Источник)

Прибор	АКИП-7301	АКИП-7302	АКИП-7303	АКИП-7304
Постоянное напряжение	+	+	+	+
Постоянный ток	+	+	-	+
Частота	+	+	-	+
Импульсы	+	+	-	+
Переключатель(Коммутатор)	+	+	-	-
Сопротевление	+	+	+	-
Имитация статической хар-ки термопар (R, S, K, E, J, T, N, B)	+	+	+	-
Имитация статической хар-ки термосопротивления	+	+	+	-
Имитация статической хар-ки модулей давления (32 типа модулей)	+	+	-	-
Петля (24 В при максимальном токе 25 мА)	+	+	-	+

Рекомендуем посмотреть

№	Наименование	Количество
1	Калибратор промышленных процессов АКИП-7304	1
2	Комплект измерительных проводов (4 шт.)	2
3	Тестовые наконечники	2
4	Зажимы "крокодил"	2
5	Предохранитель	2
6	Сумка-чехол	1
7	Инструкция по эксплуатации	1
