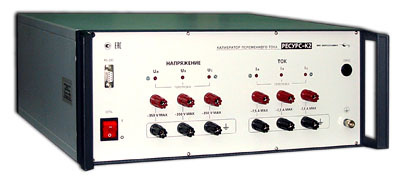

Особенности калибратора переменного тока Ресурс-К2:
- Эталон для калибровки, поверки и испытаний измерителей ПКЭ
- Широко используется производителями средств измерений и ведущими метрологическими центрами страны
- Формирование трехфазной системы сигналов напряжения и тока сложной формы, состоящих из сигналов основной частоты и n-ых (n изменяется от 2 до 40) гармонических составляющих
- Задание параметров напряжения, силы тока, угла фазового сдвига и мощности с высокой точностью
- Задание динамических сигналов (провалов напряжения, временных перенапряжений, колебаний напряжения)
- Метрологическое обеспечение контроля качества электрической энергии
- Метрологическое обеспечение производства измерителей ПКЭ
- Калибровка, поверка и испытания приборов для контроля и анализа качества электрической энергии, других средств измерений переменного напряжения и силы тока промышленной частоты
Задаваемые параметры:
- ПКЭ:
- Установившееся отклонение напряжения
- Отклонение частоты
- Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям
- Коэффициент искажения синусоидальности напряжения
- Коэффициент n-ой гармонической составляющей напряжения
- Длительность и глубина провала напряжения
- Длительность и коэффициент временного перенапряжения
- Размах и частота колебаний напряжения
- Кратковременная и длительная дозы фликера
- Параметры напряжения:
- Среднеквадратические значения фазных и междуфазных напряжений
- Среднеквадратические значения симметричных составляющих напряжения
- Значение частоты
- Параметры силы тока:
- Среднеквадратическое значение силы тока
- Среднеквадратические значения симметричных составляющих силы тока
- Коэффициент искажения синусоидальности силы тока
- Коэффициент n-ой гармонической составляющей силы тока
- Параметры угла фазового сдвига:
- Угол фазового сдвига между фазными напряжениями основной частоты
- Угол фазового сдвига между n-ми гармоническими составляющими фазных напряжений
- Угол фазового сдвига между фазными токами основной частоты
- Угол фазового сдвига между напряжением и током основной частоты
- Угол фазового сдвига между n-ми гармоническими составляющими напряжения и силы тока
- Угол фазового сдвига между симметричными составляющими напряжений и токов
- Параметры мощности:
- Активная фазная и трехфазная мощность
- Реактивная фазная и трехфазная мощность
- Полная фазная и трехфазная мощность
