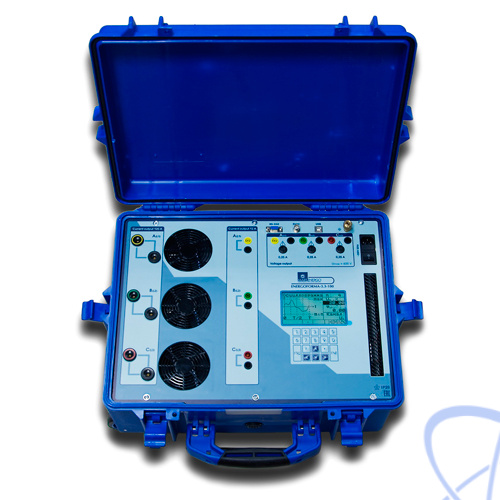

Энергоформа 3.3-100 — источник переменного тока и напряжения трехфазный программируемый

Распечатать Сохранить в PDF Артикул: 47526

Производитель:
МАРС-ЭНЕРГО

Гарантия:
18 мес.

Является модификацией Энергоформа 3.3 — источник переменного тока и напряжения трехфазный программируемый

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Описание источника переменного тока и напряжения трехфазного программируемого Энергоформа 3.3:

Источник переменного тока и напряжения (фиктивной мощности) Энергоформа 3.3 осуществляет формирование трехфазной или однофазной системы токов и напряжений в соответствии с программируемой цифровой моделью сигнала.

Прибор Энергоформа 3.3 изготавливается в двух модификациях:

Энергоформа 3.3-12 - ток до 12 А, выходная мощность источника тока до 5 В·А;
Энергоформа 3.3-100 - ток до 120 А, выходная мощность источника тока до 180 В·А.

Технические характеристики источника переменного тока и напряжения трехфазный программируемый Энергоформа 3.3-100:

Параметр	Диапазон	Дискретность установки	Пределы допускаемых отклонений установленных значений
Действующее значение первой гармоники напряжения (U₁)	6 ... 264 В	0,01 В	Относительная: 1 % *
Действующее значение первой гармоники напряжения (U₁)	0 ... 5,9 В	1 мВ	-
Действующее значение первой гармоники тока (I₁)	0,001 ... 0,1 А	0,1 мА	Относительная: 2 %
Действующее значение первой гармоники тока (I₁)	0,1 ... 100 ** А	1 мА	Относительная: 1 % *
Частота первой гармоники переменного тока (f₁)	45,0 ... 70 Гц	0,01 Гц	Абсолютная: ±0,01
Фазовый угол между: - напряжениями первой гармоники разных фаз, - током и напряжением первой гармоники одной фазы	–179,99° ... +180°	0,01°	Абсолютная: ±2°
Выходная мощность источника напряжения (на нагрузке 4,8 кОм)	10 В·А	-	-
Выходная мощность на 1 фазу тока: - при токе до 10 А, R н = 0,05 Ом - при токе до 120 А, R н = 0,012 Ом	5 В·А 150 В·А	-	-
Спектральный состав сигналов напряжения и тока: - гармоники - интергармоники	2 ... 50 0,5; 1,5; ..., 49,5; 50,5	-	-
Среднеквадратическое значение спектральной составляющей напряжения и тока, % от U₁ или I₁: - для гармоник со 2-й по 19-ю - для гармоник с 20-й по 50-ю - для интергармоник (от 0,5 до 50,5)	0 ... 100 0 ... 50 0 ... 15	0,01	-
Фазовый угол между: - напряжением первой и n-й гармоник (интергармоник) одной фазы - током первой и n-й гармоник (интергармоник) одной фазы	–179,99° ... +180°	0,01°	-
Количество провалов или перенапряжений	от 0 до 100 000	1	-
Длительность провала или перенапряжения (t) (f₁ = (50 ± 1) Гц)	от 0 до 600 с	1 мс	Абсолютная: ±0,002
Период между возникновением провалов или перенапряжений (T; T ≥ t ) (f₁ = (50 ± 1) Гц)	от 0 до 600 с	1 мс	Абсолютная: ±0,002
Среднеквадратическое значение напряжения при провале напряжения (U_min), % от U₁ (f₁ = (50 ± 1) Гц)	от 0 до 9,99	0,01	-
	от 10 до 29,99		Относительная: ±1,5 %
	от 30 до 100		Относительная: ±1 %
Среднеквадратическое значение напряжения при перенапряжении (U_max), % от U₁ (f₁ = (50 ± 1) Гц)	от 100 до 200	0,01	Относительная: ±0,5 %
Параметр	Значение
Рабочие условия эксплуатации
Температура окружающего воздуха	от 10 до 35 °С
Относительная влажность воздуха	до 80 % при 25 °С
Атмосферное давление	от 70 до 106,7 кПа
Общие характеристики
Электропитание	220 ± 22 В, 50 ± 0,1 Гц
Потребляемая мощность	не более 1000 ВА
Габаритные размеры (длина × ширина × высота)	не более 564 × 423 × 250 мм
Масса	не более 20 кг

* Искажения тока и напряжения не более 1 %.
** Допускается 120 А до 3 мин.

№	Наименование	Количество
1	Источник Энергоформа 3.3-100	1
2	Кабель питания	1
3	Кабель для связи по интерфейсу RS-232	1
4	Программное обеспечение «Энергоформа» (CD или Flesh)	1
5	Комплект кабелей измерительных (цвета – зеленый, желтый, синий и красный)	1
6	Комплект кабелей для подключения к выходам тока (12 А)	3
7	Кабель токовый внешний (120 А)	6
8	Переходник USB-4COM	1
9	Инструкция по эксплуатации	1
10	Паспорт	1
11	Руководство по эксплуатации	1
12	Упаковка	1
