Назначение киловольтметра РД-30:
Киловольтметр РД-30 предназначен для измерения постоянного и переменного синусоидального напряжения частотой 50 Гц в диапазоне от 1 до 30 кВ.
Киловольтметр РД-30 обеспечивает измерение:
- действующего значения переменного напряжения частотой 50 Гц;
- среднего значения постоянного напряжения;
Киловольтметр РД-30 может быть использован в испытательных высоковольтных лабораториях электротехнического и энергетического профиля, а также научно-исследовательских учреждениях.
Исполнение изделия соответствует ГОСТ 17512-82, климатической категории УХЛ 4.2 по ГОСТ 15150-69 и группе 2 приборов по ГОСТ 22261-82.
Описание киловольтметра РД-30:
Функционально РД-30 включает в себя первичный измерительный преобразователь (высоковольтный омический симметричный делитель напряжения) и подключенный к его выходу «радиовольтметр» - высокоточный микропроцессорный низковольтный вольтметр постоянного и переменного напряжения, состоящий из двух отдельных разнесенных модулей (измерительного и индикаторного), которые связаны между собой по радиоканалу.
Радиовольтметр измеряет среднее значение постоянного (DC) напряжения, действующее (среднеквадратичное) значение переменного (AC) напряжения.

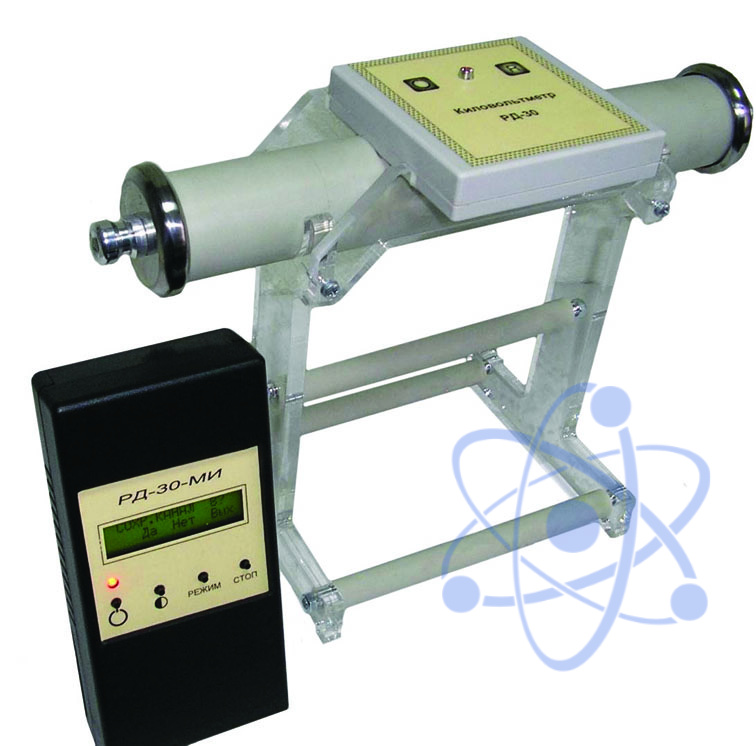

Конструктивно РД-30 состоит из высоковольтного блока РД-30-БВ, подключаемого к источнику измеряемого напряжения, и индикаторного модуля РД-30-МИ, с которого оператор считывает показания. Связь между блоками осуществляется по радиоканалу на частоте примерно 900 МГц и на расстояние 5-10 м.
Высоковольтный блок (БВ) представляет собой два точных омических делителя напряжения, оба выхода которых подключены ко входу аналого-цифрового преобразователя измерительного модуля «радиовольтметра», находящегося в среднем отсеке блока.
Индикаторный модуль РД-30-МИ выполнен в виде ручного измерительного прибора с ЖКИ, радиочастотным приемопередатчиком, микроконтроллером и USB-портом для подключения к компьютеру.
