Назначение измерителя ИПН-2Э:
Измеритель постоянных и переменных напряжений ИПН-2Э предназначен для работы с делителями, имеющими основную погрешность коэффициента деления 0,5% и 1%. При работе с делителями, погрешность которых < 0,5%, прибор ИПН-2Э, имеющий несколько пределов измерений, позволяет производить настройку в каждом поддиапазоне и обеспечить суммарную погрешность системы не более 1% во всем диапазоне измеряемых напряжений.
Для измерения переменных напряжений с погрешностью 2-3% могут использоваться цифровые мультиметры с входным сопротивлением от 1 МОм до 10 МОм.
Описание измерителя ИПН-2Э:
Измеритель постоянных и переменных напряжений ИПН-2Э построен на базе схемы цифрового вольтметра постоянного тока.
Измеритель ИПН-2Э включает следующие функциональные узлы: вольтметр постоянного тока, дисплей, кнопки управления, переключаемые шунтирующие цепи нижнего плеча делителя, детектор истинных среднеквадратичных значений (True RMS), пиковый детектор и сетевой блок питания.
При измерении действующих значений входное переменное напряжение через повторитель подаётся на микросхему детектора истинных среднеквадратичных значений, выход которого подключен ко входу вольтметра постоянного тока.
При измерении амплитудных значений переменного напряжения и постоянных напряжений , входное напряжение подается на пиковый детектор, выход которого подключен к входу вольтметра постоянного тока.
Диапазоны входного напряжения выбираются кнопочным переключателем, изменяющим коэффициент деления внешнего делителя путем присоединения параллельно его нижнему плечу встроенных в ИПН-2Э шунтирующих цепей нижнего плеча. Вход ИПН-2Э защищен от перенапряжений разрядником с напряжением срабатывания 90 В.
Цифровой дисплей ИПН-2Э имеет два индикатора. Величина измеряемого напряжения равна произведению их показаний. Первый индикатор показывает, масштабный коэффициент К, на который необходимо умножать напряжение, отображаемое вторым индикатором. Настройка нужных значений коэффициента К проводится микропереключателями в зависимости от условий эксплуатации прибора в составе измерительной системы с делителем серии ДН.

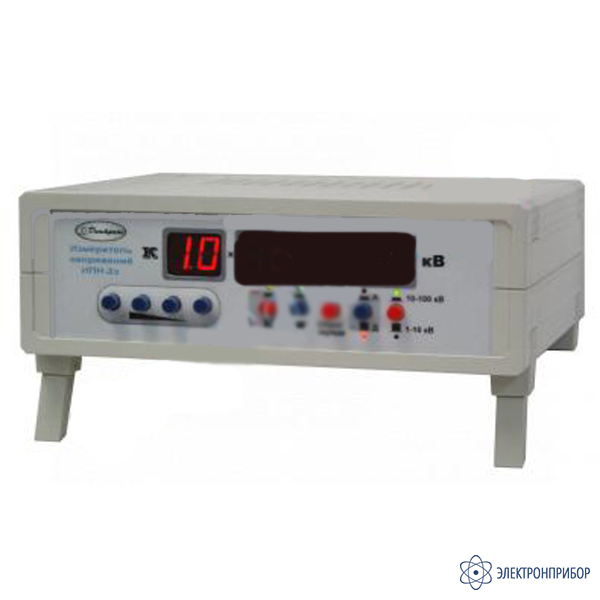

Конструктивно ИПН-2Э представляет собой малогабаритный переносной прибор в корпусе из пластмассы. Передняя и задняя панели ИПН-2Э выполнены из дюралюминия. Светодиодные индикаторы, цифровой дисплей и кнопки управления расположены на передней панели. Разъем питания, держатели предохранителей, тумблер включения/выключения, коаксиальный разъем типа СР-50-73В для подключения делителя напряжения, клемма заземления на задней панели прибора.
