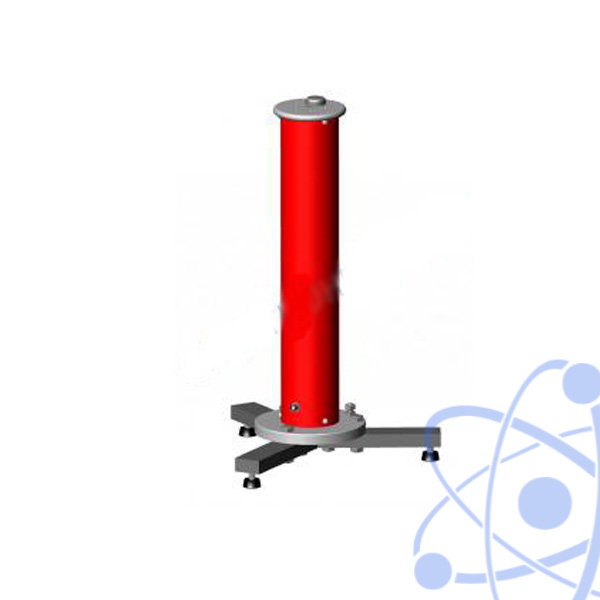

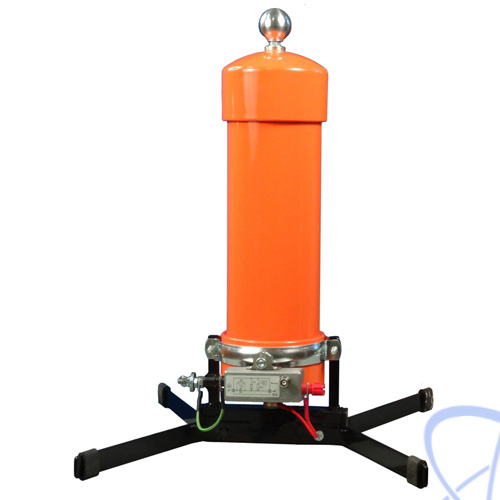

Назначение делителя высокого напряжения ДН-50:
Делители напряжения моделей ДН-10ЕО, ДН-15ЕО, ДН-50ЕО, ДН-50Е, ДН-100ЕО, ДН-100Е, ДН-110ЕО-200, ДН-200Е, ДН-200ЕО предназначены для измерения высоких испытательных напряжений (1 - 200кВ) в соответствии с ГОСТ 17512:
- ДН-ххЕ – емкостные делители для измерения переменного напряжения промышленной частоты;
- ДН-ххЕО – емкостно-резистивные компенсированные делители для измерения переменного напряжения промышленной частоты и постоянного напряжения;
Особенности делителя высокого напряжения ДН-50:
- Основная изоляция — синтетическая пленка и элегаз;
- Низкое значение tgδ — 0,0005;
- Номинальное выходное напряжение -100 В;
- Линейность в широком диапазоне напряжений;
- Относительно большие значения высоковольтной емкости;
- Развитые электростатические экраны;
- Отсутствие ЧР в изоляции, внутренней и внешней; возможность использования в качестве соединительных конденсаторов при измерениях характеристик частичных разрядов;
- Элегазовые делители напряжения пожаробезопасны;
- Высокая стойкость к транспортированию;
- Необслуживаемые в эксплуатации;
- Периодичность поверки — 2 года.
На каждый делитель прилагается свидетельство установленного образца о государственной поверке, выданное ФГУП "ВНИИМ им. Д.И.Менделеева"
Также выпускается образцовый делитель ДН-220пт, применяемый для поверки в трансформаторов напряжения на месте монтажа классов 35, 110 и 220 кВ.
