Назначение делителя для поверки трансформаторов напряжения ДН-160пт/2:
Делители напряжения составные ДН-160пт/2 (далее по тексту - делители) предназначены для масштабного преобразования высоких фазных напряжений в напряжения для передачи сигналов информации на входы низковольтных измерительных приборов.
Описание делителя для поверки трансформаторов напряжения ДН-160пт/2:
Принцип действия делителей основан на методе емкостно-омического деления высокого напряжения.

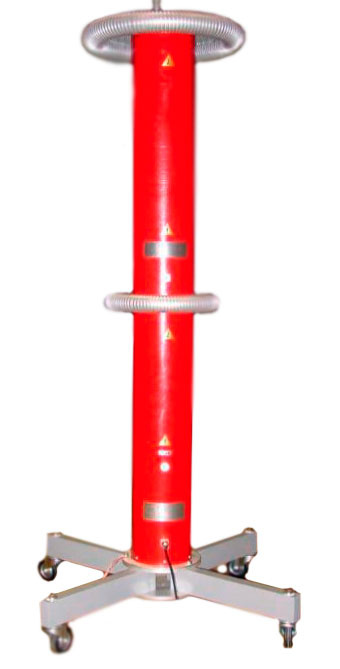

Делители состоят из двух резистивно-емкостных сборок в диэлектрических корпусах, двух электростатических экранов и опоры.
Каждый модуль преобразователя представляет собой диэлектрический корпус с металлическими фланцами, в который помещены резистивно-емкостные сборки. Во фланцах предусмотрены отверстия для охлаждения резистивно-емкостных сборок. Нижняя резистивно- емкостная сборка имеет отвод с высоковольтным вводом на напряжение 35/√3 кВ. В плече низкого напряжения преобразователя установлен разрядник для защиты от перенапряжений.
Делители выпускаются в следующих модификациях ДН-160пт/2 и ДН-160пт/2-БК. Модификация ДН-160пт/2-БК поставляется с блоком коррекции БК-1, модификация ДН-160пт/2 поставляется без блока коррекции БК-1.
Блок коррекции представляет собой электронный прибор в металлическом корпусе, на передней панели которого расположены органы управления и индикации, а на задней панели - разъем сетевого питания, входные клеммы для получения сигнала от преобразователя и выходные клеммы для передачи сигнала на входы низковольтных измерительных приборов.
