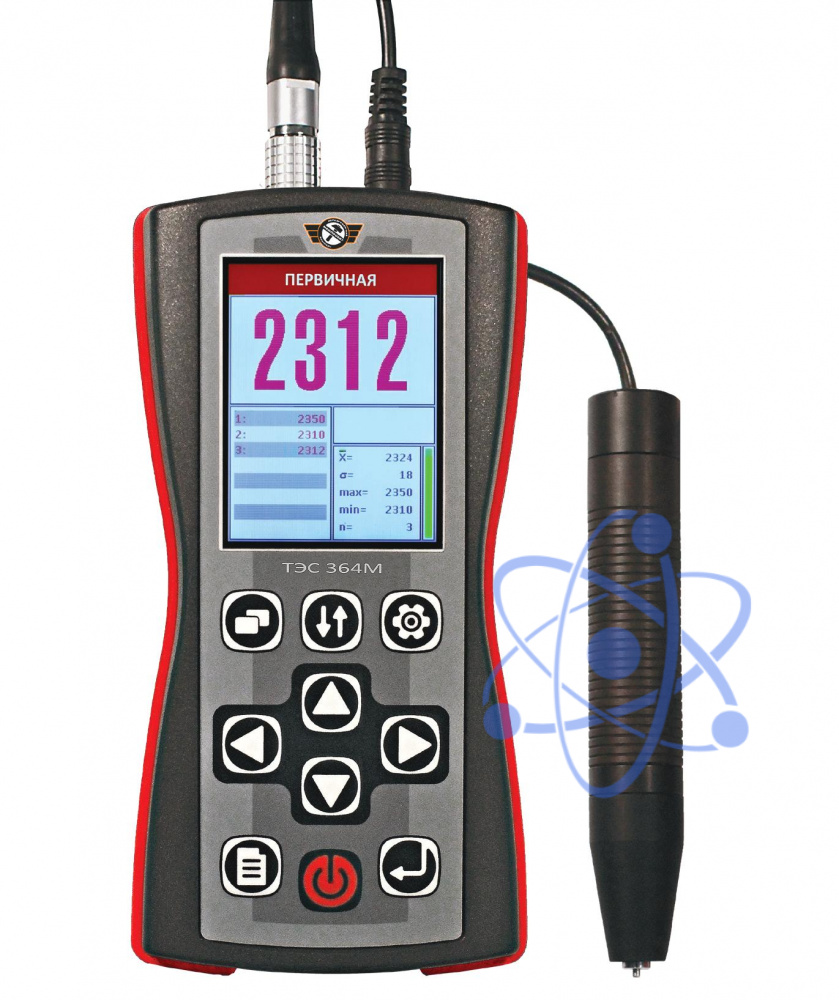

Дефектоскоп-толщиномер ТЭС-364М термоэлектрический производства НПП «Машпроект» применяется для неразрушающего контроля структурного состояния поверхностного слоя изделий из электропроводящих ферромагнитных и немагнитных материалов.
Минимальный размер контролируемого участка от 0,5 мм! Результаты измерений не зависят от геометрии изделия. Имеется возможность метрологического обеспечения контроля, в отличие от других термоэлектрических приборов.Назначение ТЭС-364М:
– контроль толщины гальванических и химических проводящих покрытий,– контроль толщины упрочненных слоев (алитирование и др.) на лопатках турбин,
– рассортировка и определение марки материала,
– определение степени раскисления закалочных ванн.
Принцип работы дефектоскопа-толщиномера
Принцип действия прибора основан на измерении термо-ЭДС (ТЭДС), возникающей при контакте горячего наконечника преобразователя с контролируемой поверхностью изделия.
ТЭДС зависит от металлофизического состояния контролируемого участка:
- химического состава (марка материала),
- структуры (термической обработки),
- глубины упрочненных слоев,
- толщины гальванических и химических слоев при разнице термоэлектрических свойств покрытия и основы.
Функциональная связь между ТЭДС и контролируемым технологическим параметром (далее ТП) устанавливается оператором по контрольным образцам. Установленные параметры и сопутствующие настройки записываются в память прибора и используются в процессе контроля.
Конструкция ТЭС-364М
Функционально прибор состоит из электронного блока и датчика. Предусмотрен интерактивный пользовательский интерфейс, соответствующий общепринятым стандартам, применяемым в современной вычислительной технике.
Электронный блок прибора осуществляет нагрев “горячего” наконечника датчика, стабилизацию температуры наконечника, прием сигнала ТЭДС, преобразование его в единицы ТП по ранее определенным характеристикам, отображение результатов и другие функции.
Конструкция датчика:
- корпус,
- “горячий” наконечник (представляет собой вставку из твердого износостойкого материала по ТЭДС близкого к меди),
- “холодный” контакт (закрепляется на контролируемом изделии вне зоны нагрева и служит для замыкания измерительной электрической цепи),
- кабель для подключения к электронному блоку.
По заказу потребителя в комплект поставки могут входить дополнительные датчики.
Способы проведения замеров ТЭС-364М:
- Однократный замер в определенной точке контролируемого объекта;
- Непрерывные замеры при сканировании поверхности изделия.
При однократном замере обеспечивается постоянная сила нажатия на поверхность изделия, что дает более высокую стабильность показаний по сравнению с непрерывным режимом.
При непрерывных замерах процесс измерения ТЭДС происходит постоянно (при наличии контакта), что обеспечивает возможность сканирования поверхности контролируемого изделия. Необходимо выдерживать одинаковую силу прижатия датчика к поверхности для получения более стабильных результатов.
