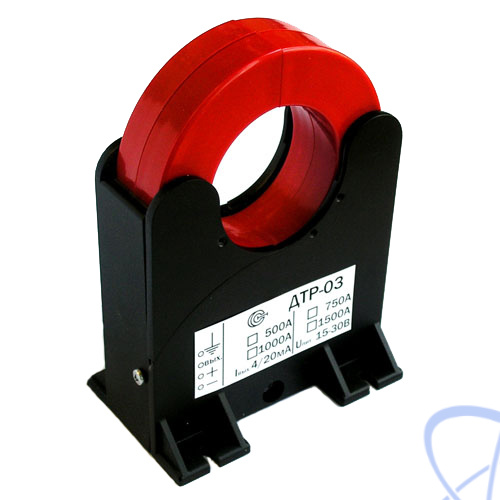

ДТР-03 — разъемный датчик измерения переменного тока

Производитель

Межповерочный интервал

24 мес

Артикул

46715

Оригинальный прибор

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание разъемного датчика измерения переменного тока ДТР-03:

Разъемные датчики тока ДТР-03 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 500 А до 1000 А.

Датчик состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

Особенности разъемного датчика измерения переменного тока ДТР-03:

гальваническая развязка;
возможность монтажа на токовую шину без остановки производства.

Технические характеристики разъемного датчика измерения переменного тока ДТР-03:

Параметр	Значение
Диапазон измеряемых токов, А	0...500, 0...750, 0...1000
АЧХ в пределах 2%, Гц	не хуже 50-400
Выходной ток при нулевом входном токе, мА	3,98 - 4,15
Выходной ток при номинальном входном токе, мА	20
Переделы допустимой привиденной основной погрешности на частоте 50 Гц, %	1,5
Полоса пропускания, Гц	50
Номинальный выходной сигнал, В(мА)	(4/20)
Диаметр отверстия под токовую шину, мм	50
Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ	5
Напряжение питания, В	10...30
Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В	5000
Сопротивление изоляции в рабочих условиях не менее, МОм	20
Габаритные размеры, мм	65х110х144
Масса, г	не более 600

№	Наименование	Количество
1	Разъемный датчик измерения переменного тока ДТР-03	1
