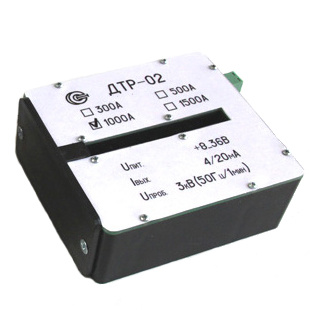

ДТР-02 — разъемный датчик измерения переменного тока

Производитель

Прочие

Межповерочный интервал

24 мес

Артикул

46714

Оригинальный прибор

Описание разъемного датчика измерения переменного тока ДТР-02:

Разъемные датчики тока ДТР-02 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 300 А до 1500 А.

Датчик состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

Технические характеристики разъемного датчика измерения переменного тока ДТР-02:

Параметр	Значение
Диапазон измеряемых токов, А	300; 500; 1000; 1500
АЧХ в пределах 2%, Гц	не хуже 50-400
Выходной ток при нулевом входном токе, мА	3,98 - 4,15
Выходной ток при номинальном входном токе, мА	20
Полоса пропускания, Гц	40...65
Допустимая перегрузка по измеряемому току, разы	1,5
Выходной сигнал датчика, мА	4/20
Основная погрешность измерения для частоты 50 Гц не более,%	1,5
Напряжение питания, В	10...30 В
Ток потребления по цепи питания, не более, мА	30
Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ	3
Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В	3000
Сопротивление изоляции в рабочих условиях не менее, МОм	20
Отверстие под токовую шину, мм	10х82
Габаритные размеры, мм	131х106х66
Масса, г	не более 1000

№	Наименование	Количество
1	Разъемный датчик измерения переменного тока ДТР-02	1
