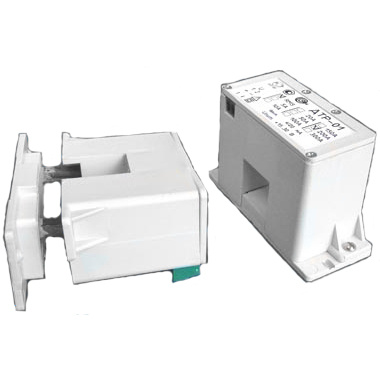

ДТР-01 — разъемный датчик измерения переменного тока

Производитель

Межповерочный интервал

24 мес

Артикул

46716

Оригинальный прибор

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание разъемного датчика измерения переменного тока ДТР-01:

Разъемные датчики тока ДТР-01 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 5 А до 300 А.

Датчик состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

Датчик может крепиться на DIN-рейку при помощи промежуточной планки.

Особенности разъемного датчика измерения переменного тока ДТР-01:

гальваническая развязка;
минимальные электропотребление и масса;
возможность монтажа на токовую шину без остановки производства;
магнитопровод ненасыщен;
возможность крепления на DIN-рейку.

Технические характеристики разъемного датчика измерения переменного тока ДТР-01:

Параметр	Значение
	ДТР-01 (5А)	ДТР-01 (10А)	ДТР-01 (20А)	ДТР-01 (50А)	ДТР-01 (100А)	ДТР-01 (150А)	ДТР-01 (200А)	ДТР-01 (300А)
Диапазон измеряемых токов, А	0...5	0...10	0...20	0...50	0...100	0...150	0...200	0...300
АЧХ в пределах 2%, Гц	50-400
Выходной ток при нулевом входном токе, мА	3,98 - 4,15
Выходной ток при номинальном входном токе, мА	20
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	-20 … +80
Пределы допустимой привиденной погрешности на частоте 50 Гц, %	1
Нелинейность выходной характеристики, не более, %	0,1
Выходной сигнал при номинальном измеряемом токе, мА	4/20
Выходной сигнал при номинальном измеряемом токе, мА	1:4000
Полоса пропускания, Гц	50
Источник питания, В	10...30 В
Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В	5000
Сопротивление изоляции в рабочих условиях не мене, МОм	20
Отверстие под токовую шину, мм	19 х 19
Габаритные размеры, мм	85 х 55 х 35
Масса, г	Не более 200

№	Наименование	Количество
1	Разъемный датчик измерения переменного тока ДТР-01 в выбранном исполнении	1
