ДТХ-5-30 — датчик измерения постоянного и переменного тока

Производитель

Артикул

38246

Оригинальный прибор

Под заказ

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение датчика измерения постоянного и переменного тока ДТХ-5-30

Датчик (измерительный преобразователь) предназначен для измерения постоянного, переменного и импульсного токов с гальванической развязкой силовой цепи и цепей контроля. Датчик может быть использован в различных цепях телеметрии.

Описание датчика измерения постоянного и переменного тока ДТХ-5-30

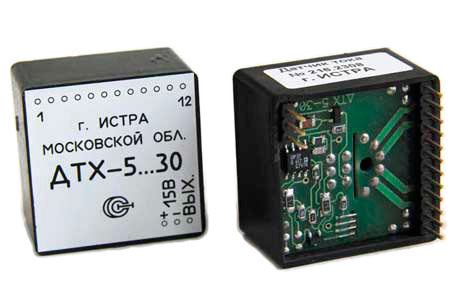

Датчик состоит из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Включается в разрыв измеряемой цепи.

Основные преимущества датчика измерения постоянного и переменного тока ДТХ-5-30

Минимальные габариты и масса
Возможность изменения пределов измерения тока
Магнитопровод не насыщен
Монтируется на печатную плату

Технические характеристики датчика измерения постоянного и переменного тока ДТХ-5-30

Параметр	Значение
Диапазон измеряемых токов, А	0...30
Номинальный выходной ток, А	0,03
Выходной ток при номинальном входном токе, мА	40
АЧХ ДТХ на уровне +/-3дБ, не хуже, Гц	0-25000
Основная приведенная погрешность, не более, %	1
Нелинейность выходной характеристики, не более, %	0,1
Выходной сигнал при нулевом измеряемом токе, мА	0,2
Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В	3000
Напряжение питания, В	±14,5...±15,5
Ток потребления, мА	50
Диапазон рабочих температур,°С	-20...+70
Габаритные размеры, мм	33х33х22
Масса не более, г	50

№	Наименование	Количество
1.	Датчик измерения постоянного и переменного тока ДТХ-5-30	1
