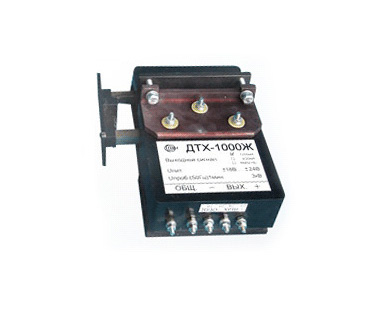

ДТХ-1000Ж — разъемный датчик измерения постоянного и переменного тока

Производитель

Артикул

38271

Оригинальный прибор

Под заказ

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание разъемного датчика измерения постоянного и переменного тока ДТХ-1000Ж:

Датчики (измерительные преобразователи) являются малогабаритными приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов.

Датчики состоят из замкнутого магнитопровода с зазорами и обмоткой, датчика Холла и платы электронной обработки сигнала.

Особенности разъемного датчика измерения постоянного и переменного тока ДТХ-1000Ж:

Магнитопровод не насыщен
Разъемный усиленный корпус
Отверстие под плоскую токовую шину

Технические характеристики разъемного датчика измерения постоянного и переменного тока ДТХ-1000Ж:

Параметр	ДТХ-1000Ж	ДТХ-1500Ж	ДТХ-3000Ж
Диапазон измеряемых токов, А	0...1000	0...1500	0...3000
АЧХ на уровне ± 3 дб, Гц	не хуже 0 - 50000
Выходной ток при нулевом входном токе, мА	± 1		± 3
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	-20...+70
Основная приведенная погрешность, не более, %	2,5
Выходной сигнал при номинальном измеряемом токе, мА *	200	300	1000
Полоса пропускания, Гц	0-50000
Нелинейность выходной характеристики, не более, %	0,1
Коэффициент передачи	1:5000		1:3000
Напряжение питания, В	±18 ... ±24		±24 ... ±36
Отверстие под токовую шину, мм	10х87
Элекипмческая прочность изоляции на переменном токе 50 Гц / 1 мин, В	10000
Сопротивление изоляции в рабочих условиях не менее, МОм	20
Потребляемая мощность, Вт	5,0	7,5	24
Габаритные размеры, мм	191х116х66		191х116х82
Масса, г	500

По требованию заказчика возможно:
* - возможно изготовление датчиков со стандартным токовым выходом 4/20 мА или TRUE-RMS (за дополнительную плату). Погрешность датчика в исполнении 4/20 мА увеличивается (уточняйте при заказе).

№	Наименование	Количество
1	Разъемный датчик измерения постоянного и переменного тока ДТХ-1000Ж	1
