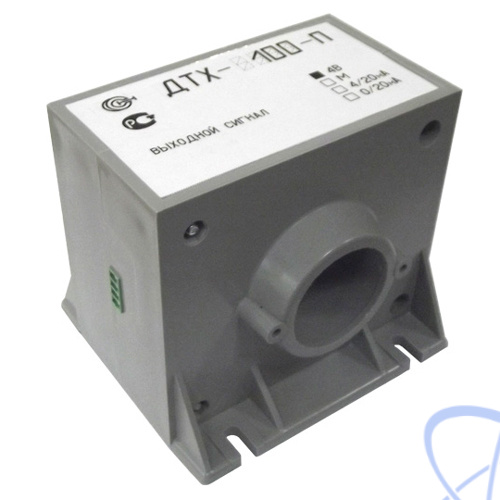

ДТХ-100-П — датчик измерения переменных токов

ДТХ-100-П — датчик измерения переменных токов

ДТХ-100-П — датчик измерения переменных токов


Производитель:
Прочие
Межповерочный интервал:
24 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Описание датчика измерения переменных токов ДТХ-100-П:

Преобразователь силы тока измерительный ДТХ-100-П предназначен для преобразования силы переменного токов в цепях, гальванически изолированных от питания и выхода.

Преобразователь состоит из замкнутого магнитопровода с обмоткой и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе. Конструкция преобразователя предусматривает механическое крепление.

Особенности датчика измерения переменных токов ДТХ-100-П:

  • гальваническая развязка;
  • широкий диапазон измеряемых токов;
  • различные варианты выходного сигнала.

Технические характеристики датчика измерения переменных токов ДТХ-100-П:

Параметр Значение
ДТХ-100-П ДТХ-200-П ДТХ-300-П ДТХ-400-П ДТХ-500-П ДТХ-600-П
Диапазон измеряемых токов, А 0...100 0...200 0...300 0...400 0...500 0...600
Выходной сигнал при номинальном измеряемом токе, В * 4
Основная погрешность измерения для частоты 50 Гц не более,% 0,4
Полоса пропускания, Гц 40...10000
Диапазон рабочих температур,°С 0 ... +70
Источник питания, В -
Диаметр отверстия под токовую шину, мм 40
Габаритные размеры, мм 120х106,5х110
Масса, г 700

По требованию заказчика возможно:
* - Имеется возможность комплектования датчиков:
- стандартным токовым выходом 4-20 мА (0/20 мА);
- выходным сигналом, пропорциональным мгновенному значению сигнала на входе.

Наименование Количество
1 Преобразователь ДТХ-100-П 1
2 Руководство по эксплуатации 1
3 Паспорт 1
4 Упаковочная тара 1
