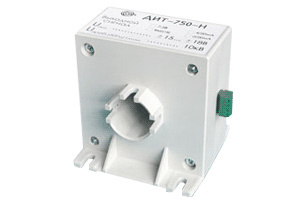

ДИТ-750-Н — датчик измерения постоянного и переменного тока

Производитель

Артикул

38268

Оригинальный прибор

Под заказ

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание датчика измерения постоянного и переменного тока ДИТ-750-Н:

Датчики (измерительные преобразователи) предназначены для бесконтактного измерения постоянных, переменных и импульсных токов без разрыва цепи.

Датчики состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала. Составным элементом является специальный датчик Холла, изготовленный из антимонида индия, который находится в зазоре магнитопровода и работает как «0» – индикатор.

Особенности датчика измерения постоянного и переменного тока ДИТ-750-Н:

Гальваническая развязка
Возможность измерения постоянных и переменных токов
Возможность измерения сигналов сложной формы
Минимальные электропотребление и масса
Минимальные габариты
Магнитопровод ненасыщен

Технические характеристики датчика измерения постоянного и переменного тока ДИТ-750-Н:

Параметр	ДИТ-300-Н	ДИТ-500-Н	ДИТ-750-Н
Диапазон преобразования силы тока, А	0-300	0-500	0-750
АЧХ на уровне ± 3 дб, Гц	не хуже 0 - 50000
Выходной ток при нулевом токе на входе не более, мА	0.525	0.875	1.312
Выходное напряжение при нулевом токе на входе не более, мВ	40	35	50
Ток на выходе при номинальном токе на входе, мА	75.0	125.0	187.5
Напряжение на выходе при номинальном токе на входе, В	6	5	7,5
Сопротивление нагрузки, Максимальное, Ом Минимальное, Ом	130 0	80 0	50 0
Пределы допускаемой приведенной основной погрешности, %	1	±0.7	±0.7
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур на каждые 10° С, % группа А группа В группа С	±0,15 ±0,2 ±0,3	±0,15 ±0,2 ±0,3	±0,15 ±0,2 ±0,25
Время установления рабочего режима не более, мин	1	1	1
Время установления выходного сигнала не более, с	0,1	0,1	0,1
Время непрерывной работы, ч	Неограниченно	Неограниченно	Неограниченно
Время перегрузки по входу, с Удвоенный номинальный ток Пятикратный номинальный ток	Неограниченно -	Неограниченно 1	Неограниченно 1
Напряжение питания, В	± (14,5…15,5)	± (14,5…15,5)	± (14,5…15,5)
Ток потребления по цепи питания не более, мА	85	60	85
Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/1 мин, В	6000
Сопротивление изоляции в рабочих условиях не менее, МОм	20	20	20
Максимальный диаметр токовой шины, мм	30	30	30
Габариты не более, мм	100х95х102
Масса не более, г	500	500	500

№	Наименование	Количество
1	Датчик измерения постоянного и переменного тока ДИТ-750-Н	1
