Описание устройства индикации наличия факела в топке котла Факел 3М1:
Устройство Факел 3м1 предназначено для оснащения всех типов пылеугольных и газомазутных котлов технологической защитой подачи резервного топлива в топку котла.

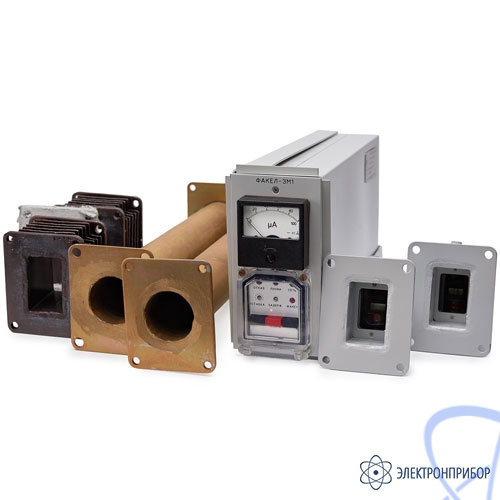

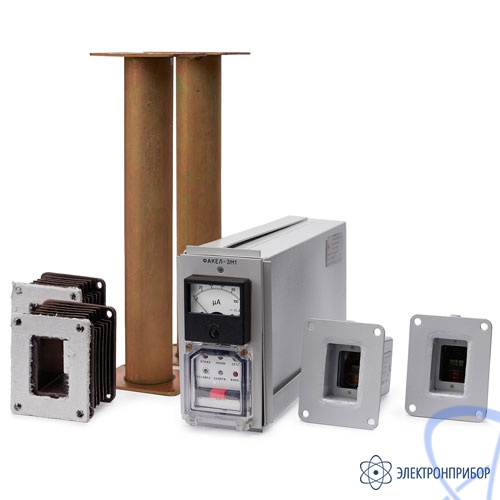

Используется в схеме технологической защиты, действующей на останов котла при погасании факела в топке. Конструктивно Факел 3М1 состоит из сигнализатора и двух фотодатчиков, соединенных линиями связи. Для монтажа фотодатчиков в комплект поставки включен комплект монтажных частей. Конструкция имеет пылезащитное и вибропрочное исполнение.
По устойчивости к воздействию температуры и влажности окружающего воздуха Факел 3М1 соответствует группе исполнения В4 по ГОСТ 12997-84, но датчик рассчитан для работы при температуре от 5 до 80 °С.
Работает по принципу контроля пульсаций пламени оптического диапазона длин волн в топке котла при сгорании топлива.
Частота пульсаций факела фоточувствительными элементами фотодатчика преобразуется в электрический сигнал, который поступает в сигнализатор. При снижении частоты пульсаций ниже порогового значения устройство обеспечивает световую сигнализацию и коммутацию внешнего исполнительного реле, имеющего две группы переключающих контактов. Кроме того, устройство осуществляет самоконтроль линий связи и имеет индикацию исправности линий связи.
Особенности устройства индикации наличия факела в топке котла Факел 3М1:
- Самоконтроль линий связи;
- Для всех типов пылеугольных, газомазутных котлов;
- Пылезащитное, вибропрочное исполнение;
- По заказу возможна поставка отдельно фотодатчиков.
