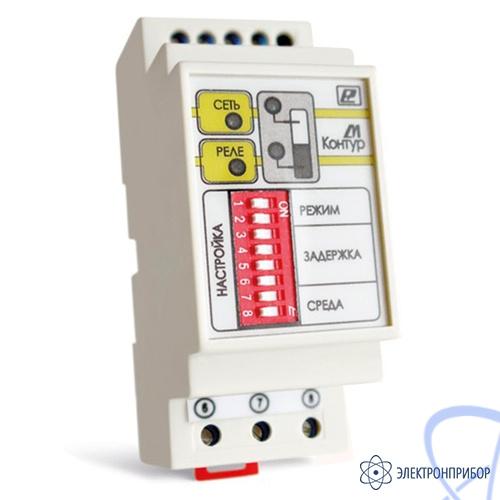

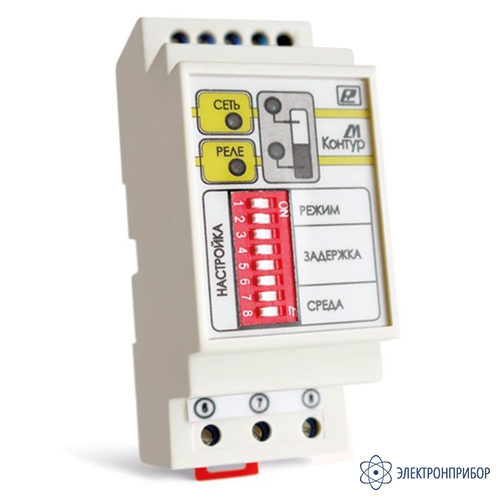

Назначение контроллера уровня (реле контроля уровня) Контур-М:
Контроллер уровня (реле контроля) Контур-М предназначен для контроля уровня жидкости в резервуарах, колодцах, емкостях и т.д. и позволяет применять его для создания полнофункциональных систем автоматизации, в том числе:
– поддержания заданного уровня жидких веществ в резервуарах, емкостях различного рода и т.п.;
– управления насосом, пополняющим накопительный или напорный резервуар;
– управления насосом, подающим воду из скважины, откачивающим ее из различных емкостей и т.п.;
– контроля протечек жидкостей и управления отключением подачи жидкости до устранения протечки.
Применение реле уровня
Реле уровня Контур-М можно с успехом использовать и в домашнем хозяйстве, например для:
- автоматической откачки воды в погребе;
- автоматического наполнения резервуара для полива или душа на даче;
- управления уровнем воды в водонагревателе и т.д. путем включения электромагнитного клапана или насоса.
Описание контроллера уровня (реле контроля уровня) Контур-М:
Датчики для реле уровня
– кондуктометрические датчики;
– механические контактные устройства (такие датчики могут применяться для контроля уровня жидкостей в устройствах поплавкового типа, к этому типу также относятся тумблеры).
При одном датчике уровня реле контроля следит за одним уровнем жидкости, при двух датчиках уровня реле контроля следит за двумя уровнями (включается при одном уровне, а выключается при другом).
Примеры подключения датчиков к прибору
Для управления насосом и другим оборудованием реле контроля уровня Контур-М оснащено выходным электромагнитным реле.
Для ограничения нежелательных срабатываний контроллера при волнении уровня жидкости и оптимизации работы в конкретном случае применения прибор позволяет установить время задержки переключения выходного реле до 15 с.
Для устранения поляризации и электролиза жидкостей и как следствие окисления датчиков используется переменный ток частотой 4 Гц.
Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение датчика, влажность и т.д.) можно настроить чувствительность реле контроля уровня в соответствии с проводимостью контролируемой жидкости – 5, 20, 50 или 100 кОм.
Режим работы, время задержки и чувствительность задаются при помощи переключателей на передней панели прибора.
Алгоритмы работы реле контроля уровня:
- Докачивание до верхнего уровня;
- Откачивание до нижнего уровня;
- Докачивание по двум датчикам уровня;
- Откачивание по двум датчикам уровня.
Особенности контроллера уровня (реле контроля уровня) Контур-М:
- Контроль и поддержание уровня жидкости в резервуарах, колодцах, емкостях и т.д.;
- Многофункциональный и простой в настройке;
- Широкий диапазон напряжения питания;
- Высокая коммутационная способность контактов;
- Возможность настройки под любую жидкость;
- Защита от волн;
- Современная замена импортных аналогов.
