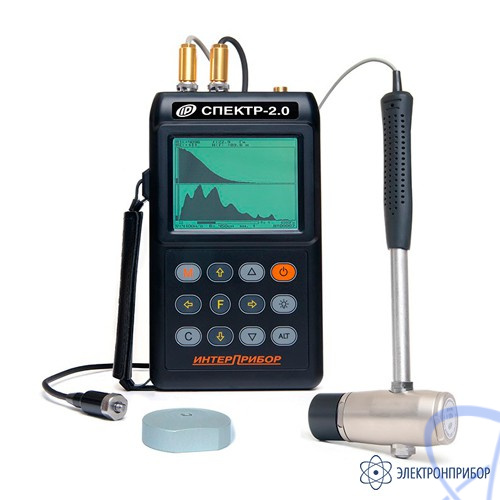

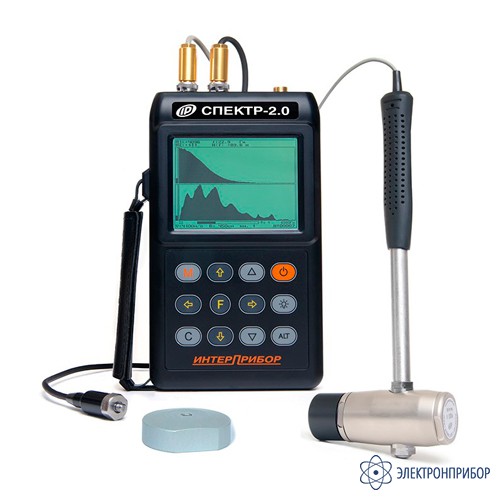

Описание измерителя длины свай СПЕКТР-2.0:
При проведении работ на существующих свайных полях или создании фундаментов из свай требуется обеспечение контроля за соблюдением параметров заглубления элементов основания, а также проведение подробных дефектоскопических исследований, позволяющих своевременно выявить и устранить любые угрозы, способные повлиять на безопасность эксплуатации объекта в будущем. Именно на решение этих задач и ориентирована работа прибора СПЕКТР-2.0.С его помощью можно:
- Установить глубину залегания свай при приёмке выполненных работ или при отсутствии технической документации на объект незавершенного строительства;
- Обеспечить проведение дефектоскопических исследований без повреждения конструкции фундамента;
- Установить целостность и наличие дефектов в свайных полях с изменившимся уклоном отдельных элементов.
Все эти измерения может осуществить прибор для определения длины свай, работающий по принципу виброакустического воздействия. При возбуждении ударной волны СПЕКТР-2.0 считывает показания образовавшегося виброакустического отклика и его донного отражения и использует для анализа полученный временной интервал. Причем за основу (эталон) измерения принимается расчетная формула, результаты предыдущих измерений либо точные данные, полученные согласно параметрам технической документации. Работа прибора СПЕКТР-2.0 регламентируется стандартом ASTM-D5882-07 и ориентирована на проведение измерений на отдельных сваях, буронабивных и железобетонных свайных полях, а также на исследование набивных труб из бетона, используемых при создании фундаментов. Основными направлениями его применения являются:
- Проведение измерений параметров свайных конструкций;
- Дефектоскопия объектов строительства.
Таким образом, прибор СПЕКТР-2.0 является незаменимым инструментом при проведении строительных, реконструкционных и реставрационных работ. В линейке приборов СПЕКТР это бюджетный вариант прибора, тем не менее этот прибор позволяет решать задачи различной сложности.
Назначение измерителя длины свай СПЕКТР-2.0:
- СПЕКТР-2.0 предназначен для виброакустической диагностики железобетонных и буронабивных свай, набивных бетонных труб в соответствии со стандартом ASTM-D5882-07;
- Прибор используют для определения длины свай, обнаружение и локализации дефектов;
- Возможно использование для дефектоскопии различных объектов по их реакции на ударное воздействие (при наличии специализированных методик).
Основные функции измерителя длины свай СПЕКТР-2.0:
- Синхронная запись сигналов виброакустических датчиков и ударного импульса с автоматическим и ручным запуском одновременно по 2 каналам;
- Оценка длины свай;
- Синхронное разложение записанных сигналов по 1000 линиям спектра;
- Анализ временных и спектральных характеристик сигналов в режимах осциллографа раздельно и одновременно по 2 каналам;
- Выбор пользователем параметров настройки и режимов работы;
- Возможность учёта параметров ударного импульса и профиля грунтов;
- Архивация 10 тысяч протоколов измерений, в т.ч. процессов и спектров;
- Русский и английский язык меню и текстовых сообщений;
- USB-интерфейс, сервисная компьютерная программа.
Особенности измерителя длины свай СПЕКТР-2.0:
- Полностью цифровой тракт прибора с широким динамическим диапазоном и эффективным подавлением помех обеспечивает предварительный анализ формы и спектра ударного воздействия, а также реакции сваи одновременно во временной и спектральной областях;
- После переноса измерений на ПК компьютерная программа выполняет:
- преобразование сигналов (экспоненциальное усиление, интегрирование, ...) и их дополнительную обработку со спектральным разрешением до 8 тыс. линий;
- вычисление длины свай (или расстояние до дефекта) и оценку достоверности полученных результатов;
- документирование результатов, экспорт в текстовый и звуковой форматы;
- Малые габариты и вес.
Сервисная компьютерная программа:
- Перенос результатов измерений в ПК;
- Архивация, документирование и обработка результатов;
- Дополнительная обработка процессов со спектральным разрешением 8 тыс. линий;
- Интегрирование сигналов;
- Оценка степени достоверности результатов;
- Вычисление длины свай или расстояния до дефекта;
- Экспорт в звуковой и текстовый форматы.
