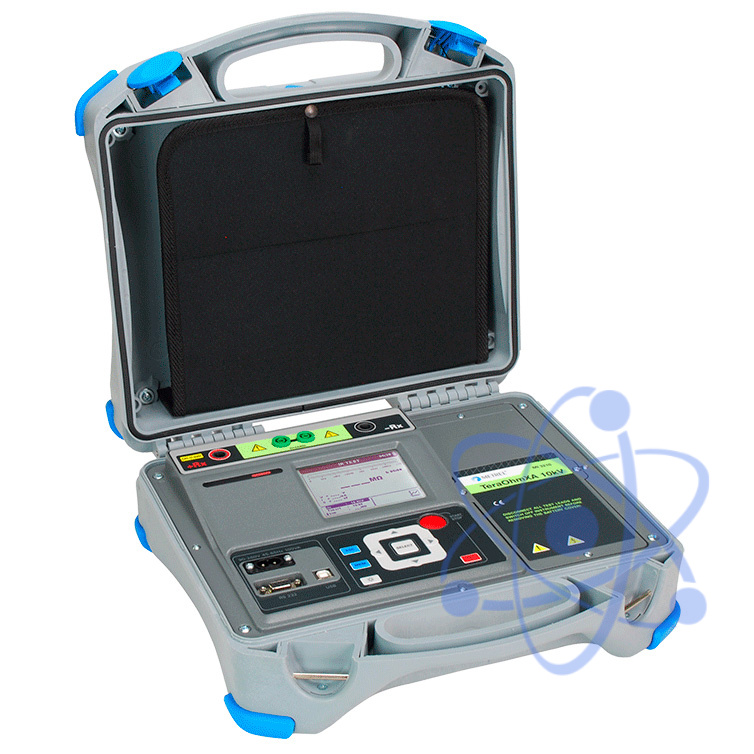

MI 3210 — многофункциональный измеритель сопротивления изоляции

Производитель

Евротест

Гарантия

36 мес

Межповерочный интервал

24 мес

Артикул

34277

Оригинальный прибор

MI 3210 TeraOhm XA 10 kV - это портативный измерительный прибор, работающий от батареи или от сети, с отличной защитой от пыли и воды (IP65), предназначенный для диагностики сопротивления изоляции с использованием высоких постоянных тестовых напряжений до 10 кВ. Благодаря своей надежности (защита CAT IV) и высокой устойчивости к излучаемым радиочастотным полям, он наилучшим образом подходит для промышленной среды.

Функции измерения:

Измерение изоляции;
Диагностический тест (PI, DAR, DD);
Тест на ступенчатое напряжение;
Тест на предельное напряжение (DC) до 10 кВ;
Измерение напряжения и частоты до 550 V TRMS.

Основные характеристики:

Сопротивление изоляции до 20 TΩ;
Регулируемое тестовое напряжение (50 V...10 kV) с шагом 50 V и 100 V;
Программируемый таймер;
Измерение емкости;
Скорость зарядки для емкостной нагрузки < 3 с / µF при 10 kV.
Автоматический разряд тестируемого объекта после завершения измерения;
Терминал защиты;
Обнаружение пробоя высокого напряжения;
Пользовательские тесты;
Функция автоматической настройки;
Результаты измерений в числовой и графической форме;
Программное обеспечение для ПК HVLink PRO для загрузки и анализа результатов тестирования и печати отчетов о тестировании;
Изолированные порты RS232 и USB для связи, интерфейс BT;
Высококачественные аксессуары, включая экранированные измерительные провода в стандартном комплекте;
Высокая защита от электромагнитных помех: подавление шумов входного переменного тока (1 mA∞600 V) и дополнительное усреднение результата (5, 10, 30, 60). CAT IV / 600 V. Питание от сети и перезаряжаемой батареи.

Технические характеристики многофункционального измерителя сопротивления изоляции MI 3210:

Функции	Диапазон измерений	Разрешение	Погрешность измерений
Сопротивление изоляции	0,01 … 9,99 МОм	10 кОм	±(5 % от измер. + 3 емр)
	10,0 … 99,9 МОм	100 кОм	±(5 % от измер. + 3 емр)
	100 … 999 МОм	1МОм	±(5 % от измер. + 3 емр)
	1,00 … 9,99 ГОм	10 МОм	±(5 % от измер. + 3 емр)
	10,0 … 99,9 ГОм	100 МОм	±(5 % от измер. + 3 емр)
	100 … 999 ГОм	1ГОм	±(5 % от измер. + 3 емр)
	1,0 … 9,9 ТОм	100 ГОм	±(15 % от измер. +1 емр)
	10 … 20 ТОм	1 ТОм	±(15 % от измер. + 1 емр)
Измерительное напряжение	50 В - 10 кВ	Шаг 50 В	+ 10 % ± 10 В
Измерительное напряжение	1 кВ - 10 кВ	Шаг 100 В	+ 10 % ± 10 В
Ток утечки	0,00 … 9,99 нА	10 пА	± (10 % от измер. + 0,15 нА)
	10,0 … 99,9 нА	100 пА	±(5 % от измер. + 3емр)
	100 … 999 нА	1 нА	±(5 % от измер. + 3емр)
	1,00 … 9,99 мкА	10 нА	±(5 % от измер. + 3емр)
	10,0 … 99,9 мкА	100 нА	±(5 % от измер. + 3емр)
	100 … 999 мкА	1 мкА	±(5 % от измер. + 3емр)
	1,00 … 5,00 мА	10 мкА	±(5 % от измер. + 3емр)
DAR - коэффициент диэлектрического поглощения	0,01 … 9,99	0,01	±(5 % от измер. + 3 емр)
DAR - коэффициент диэлектрического поглощения	10,0 … 100,0	0,1	±(5 % от измер.+3емр)
PI - индекс поляризации	0,01 … 9,99	0,1	±(5 % от измер. + 2 емр)
PI - индекс поляризации	10,0 … 100,0	0,01	±(5 % от измер.+2 емр)
DD - коэффициент диэлектрического разряда	0,01 … 9,99	0,01	±(5 % от измер. + 2 емр)
DD - коэффициент диэлектрического разряда	10,0 … 100,0	0,1	±(5 % от измер.+2емр)
Напряжение пост. / перем. тока	5,0 … 49,9 В	0,1 В	±(2% от измер. + 2емр)
Напряжение пост. / перем. тока	5,0 … 550 В	1 В	±(2% от измер. + 2емр)
Частота	10…500 Гц	0,1 Гц	±(0,2% от измер.+1емр)
Емкость	20 … 999 нФ	1 нФ	±(5 % от измер. + 3 емр)
	1,00 … 9,99 мкФ	10 нФ	±(5 % от измер. + 3 емр)
	10,0 … 50,00 мкФ	100 нФ	±(5 % от измер. + 3 емр)
Питание	12 В пост. тока (3,4 А*ч)
Габариты	360 х 160 х 330 мм
Вес	6,5 кг
Дисплей	Матричный ЖК дисплей (320 x 240) с подсветкой
Категория перенапряжения	600 В CAT IV
Класс защиты	Двойная изоляция

№	Наименование	Количество
1	Многофункциональный измеритель сопротивления изоляции MI 3210	1
2	Зажим типа «крокодил», красный 10 кВ	1
3	Зажим типа «крокодил», черный 10 кВ	1
4	Экранированный измерительный кабель с наконечником,10 кВ, длина 2 м	1
5	Экранированный измерительный кабель, красный, 10 кВ, длина 2 м	1
6	Экранированный измерительный кабель, черный, 10 кВ, длина 2 м	1
7	Защитный кабель GUARD с зажимом «крокодил», зеленый, длина 2 м	1
8	Сетевой кабель	1
9	Аккумуляторные батареи NiMH 1,2 В	6
10	Свинцово-кислотная АКБ 12 В, 3,4 Ач	1
11	Руководство по эксплуатации	1
