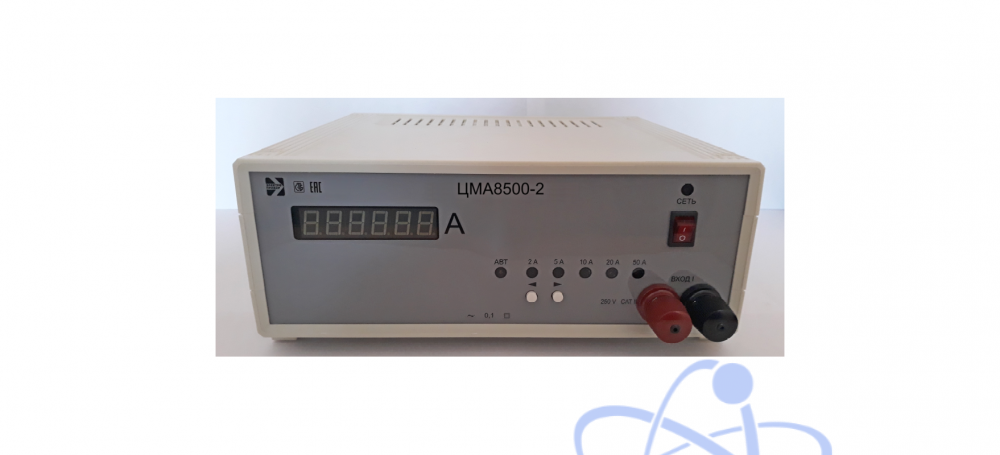

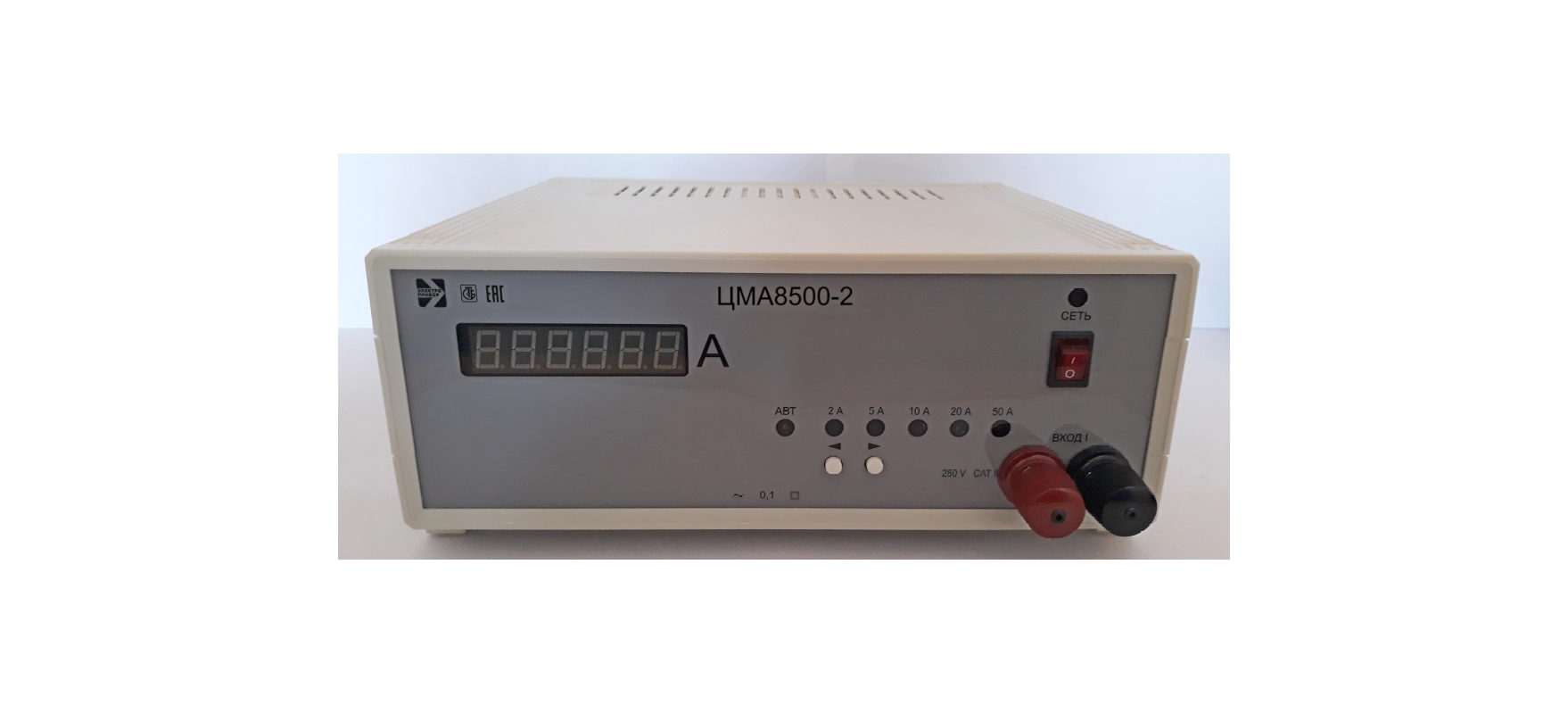

Амперметры ЦМА8500 в зависимости от вида измеряемого сигнала и диапазонов измерений имеют шесть модификаций. Амперметры ЦМА8500-1, ЦМА8500-2 предназначены для измерения среднеквадратичного значения силы однофазного переменного тока. Амперметры ЦМА8500-3 - ЦМА8500-6 предназначены для измерения среднеквадратичного значения силы однофазного переменного тока и силы постоянного тока.
Измеренное значение отображается на цифровом табло приборов в единицах измеряемой величины в амперах или миллиамперах. Цифровое табло приборов имеет пять значащих разрядов, десятичную запятую и знак полярности " - ".
Приборы имеют встроенный интерфейс RS-232 для обмена информацией
в цифровом коде с персональной ЭВМ (далее – ПЭВМ) или автоматизированной системой. Связь приборов с ПЭВМ осуществляется в соответствии с протоколом обмена данными, приведенном в приложении А руководства по эксплуатации.
Амперметры имеют автоматический и ручной режим переключения диапазонов измерений, а также электронную защиту от перегрузки входным сигналом.
Амперметры имеют возможность установки:
- диапазона измерений;
- автоматического или ручного режима переключения диапазонов измерений;
- вида измеряемого сигнала: переменного тока «АС» или постоянного тока «DC».
Амперметры обеспечивают гальваническое разделение входной цепи и цепи питания.
| Модификация и исполнение | Измеряемый сигнал | Диапазон измеряемого сигнала | Номинальные значения диапазонов измеряемого сигнала |
|
ЦМА8500-1 |
Сила переменного тока | От 0,01*Iном. до Iном. | 0,1 А; 0,2 А; 0,5 А; 1,0 А; 2,0 А |
| ЦМА8500-2 | 2,0А; 5,0 А; 10,0 А; 20,0 А; 50,0 А | ||
| ЦМА8500-3 | Сила переменного и постоянного тока |
От 0,01*Iном. до Iном. и от –0,01*Iном. до –Iном. |
1,0 mА; 2,0 mА; 5,0 mА; 10,0 mА; 20,0 mA |
| ЦМА8500-4 | 10 mА; 20 mА; 50 mА; 100,0 mА; 200,0 mA | ||
| ЦМА8500-5 | 0,1 А; 0,2 А; 0,5 А; 1,0 А; 2,0 А | ||
|
ЦМА8500-6 |
0,5 А; 1,0 А; 2,0 А; 5,0 А; 10,0 А |
