Назначение преобразователя температуры ТДС:
Преобразователи температуры ТДС предназначены для создания распределенных систем термометрии, отличающихся как высокой точностью измерения температуры, так и значительной надежностью, позволяющей применять их не только в лабораторных, но и в полевых условиях.
Пример такой системы — контроль температуры подачи воды на комплексе рыборазведения:
Рис.1. Пример топологии системы на основе преобразователей температуры ТДС
Программное обеспечение позволяет управлять сетью из 32 термометров ТДС.
Рис.2. Интерфейс программного обеспечения
ПО позволяет настраивать сеть, управлять процессом измерения и документировать его результаты.

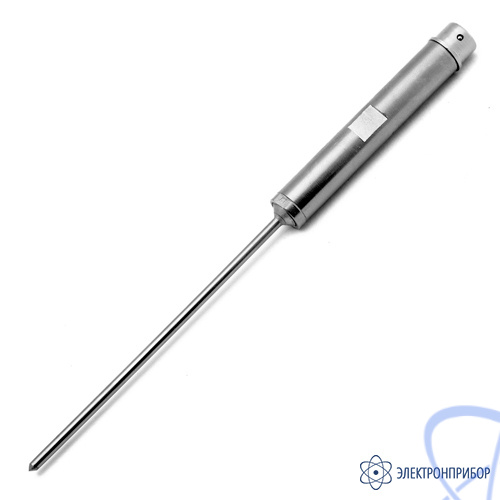

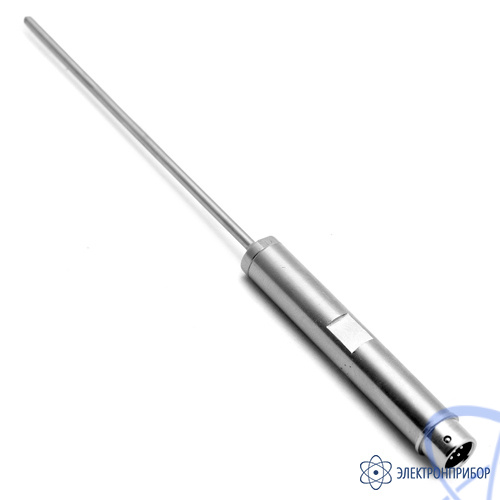

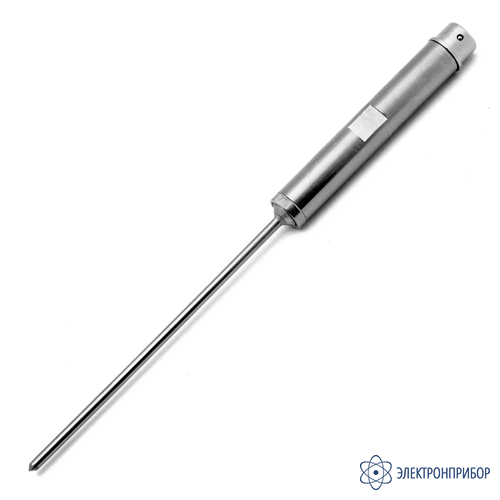

Конструктивные особенности преобразователя температуры ТДС:
- чувствительный элемент — Pt1000;
- чехол изготовлен из нержавеющей стали марки 12Х18Н10Т;
- стандартная длина погружаемой части — 240 мм, преобразователь может быть изготовлен с длиной погружаемой части от 90 до 550 мм;
- не предназначен для измерений в агрессивных средах.
Особенности преобразователя температуры ТДС:
- измеряет температуру, преобразовывает ее в цифровой код и передает этот код через встроенный интерфейс RS‑485;
- диапазон -50...+300 °С, разрешение 0,01 °С, погрешность ±0,1 °С;

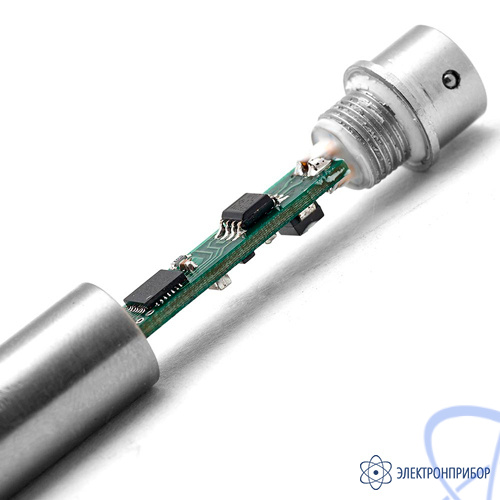

- компактная электроника размещается в прочном металлическом чехле;

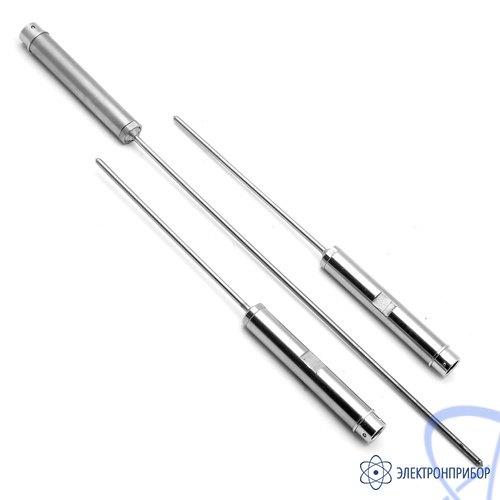

- погружаемая часть датчика температуры диаметром 3 мм и длиной от 90 до 550 мм;

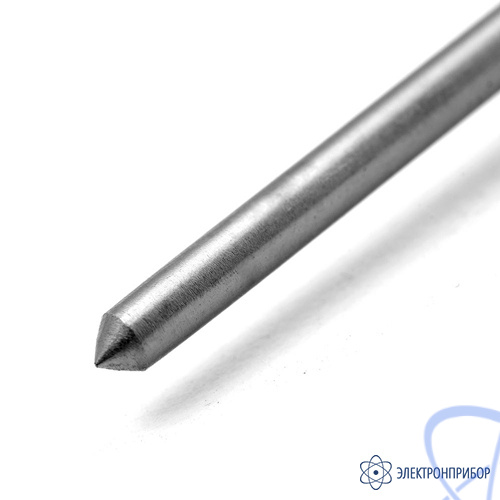

- погружаемый датчик в форме щупа изготовлен из нержавеющей стали;

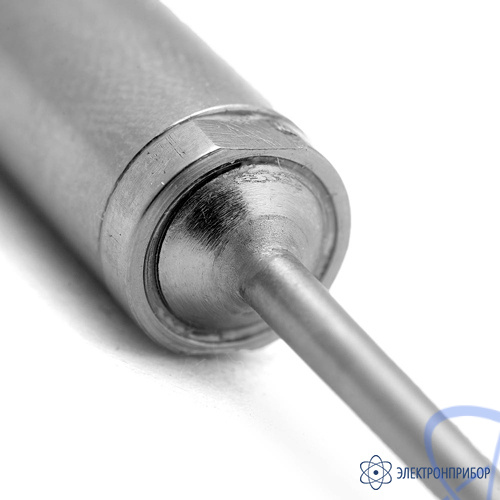

- прочное механическое соединение между датчиком и электроникой исключает влияние помех;

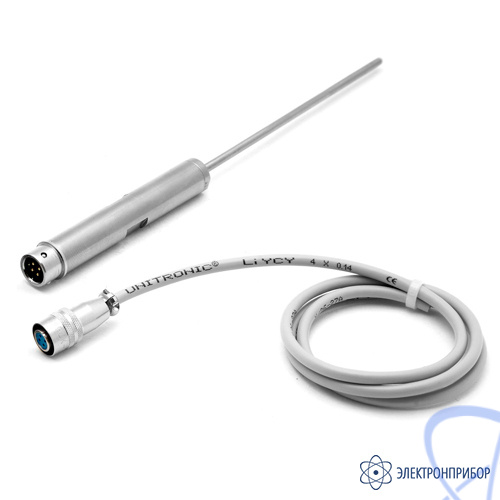

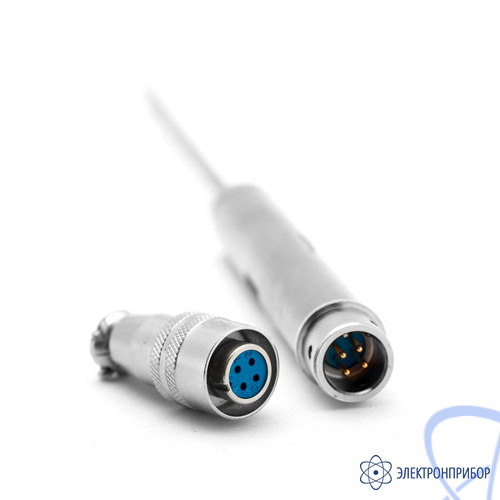

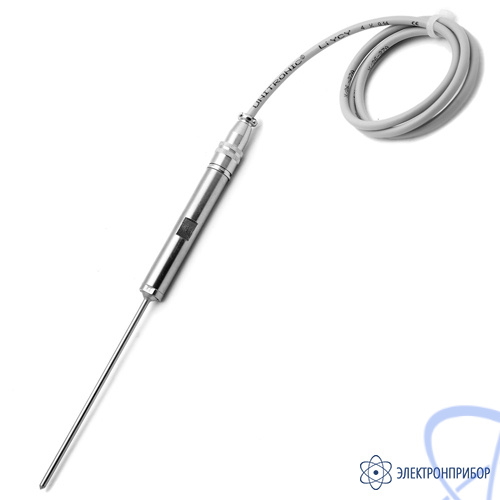

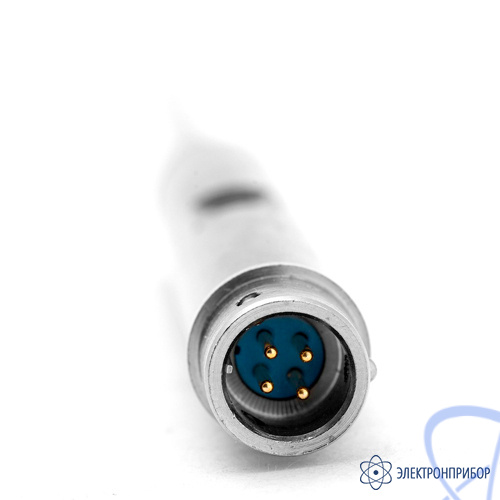

- 4-х контактное надежное разъемное соединение с электрическим кабелем.
