Назначение термометра контактного ТК-5.09:
Внимание! Прибор в стандартной комплектации поставляется без измерительных зондов. Для корректной работы с прибором необходимо выбрать хотя бы один измерительный зонд в разделе Дополнительная комплектация.

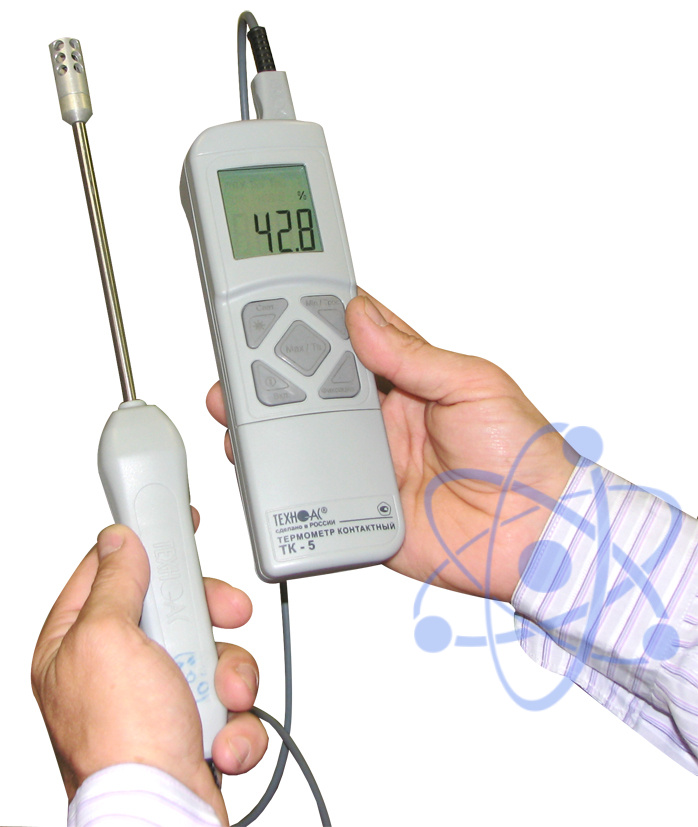

Термометр контактный цифровой ТК-5.09 предназначен для измерения температуры, относительной влажности, различных сред путем непосредственного контакта зонда с объектом измерения. Термометр контактный ТК-5.09 состоит из электронного блока и сменных зондов. В качестве термочувствительных элементов в зондах используются преобразователи термоэлектрические (ТП) с НСХ по ГОСТ Р 8.585. В качестве измерительного элемента в зондах относительной влажности используются емкостные датчики влажности.
Функциональные возможности термометра контактного ТК-5.09:
- Измерение температуры с разрешением 0.1°С;
- Измерение влажности с разрешением 0,1%;
- Возможность смены зонда;
- Возможность вывода на экран температуры датчика термокомпенсации;
- Возможность вывода на экран (справочно) температуры воздуха при использовании зонда влажности;
- Сохранение в памяти прибора измеренных значений температуры или влажности;
- Отображение среднего значения температуры или влажности за заданное количество измерений;
- Отображение максимального значения температуры или влажности (за заданное количество измерений);
- Отображение минимального значения температуры или влажности (за заданное количество измерений);
- Индикация напряжения питания;
- Задание граничных значений измеряемых температуры или влажности;
- Звуковая индикация при достижении заданных уровней измеряемых температур или влажности;
- Подсветка индикатора;
- Автоматическое отключение прибора через заданное время;
- Автоматическое сохранение при выключении текущего, усредненного, max, min, напряжения питания.
Особенности термометра контактного ТК-5.09:
- Измерение влажности;
- Возможность работы со сменными зондами;
- Двухканальный;
- Питание от стандартных элементов питания типа АА;
- Низкое энергопотребление (не менее 350 часов работы от одного комплекта батарей);
- Большой многофункциональный дисплей с подсветкой по всему полю;
- Возможность одновременного отображения на дисплее двух измеряемых параметров.
Применяемые зонды
| Фото зонда | Тип зонда и обозначение | Диапазон измерения температуры, °С | Тепл. Инерция, с | Пределы допускаемой основной погрешности ТК-5.09 | |
| Абсолютной, °С | Относительной, % | ||||
|
Зонд погружаемый ЗПГ.150, ЗПГ.300, ЗПГ.500 Зонд погружаемый усиленный ЗПГУ.150, ЗПГУ.300, ЗПГУ.500, ЗПГУ.1000, ЗПГУ.1500 |
ЗПГ.150 ЗПГУ.150 ЗПГ.300 ЗПГУ.300 ЗПГ.500 ЗПГУ.500 ЗПГУ.1000 ЗПГУ.1500 |
-40…+200 -40…+200 -40…+300 -40…+300 -40…+600 -40…+600 -40…+600 -40…+600 |
6 | ±0,5 от -40 до +100 °С | ±(0,5 + (*)) свыше +100 °С |
|
Зонд погружаемый для жидкостей ЗПГН.3 с длиной кабеля 3 м (возможно изготовление с длиной кабеля 5, 7, 10, 15, 20 м) Зонд погружаемый для вязких жидкостей ЗПГТ.3 с длиной кабеля 3 м (возможно изготовление с длиной кабеля 5, 7, 10, 15, 20 м) |
ЗПГН.3 ЗПГТ.3 |
-40…+200 | 6 | ±0,5 от -40 до +100 °С | ±(0,5 + (*)) свыше +100 °С |
| Зонд погружаемый высокотемпературный ЗПГВ | ЗПГВ | +600…+1800 | 2 | ±0,5 ** | - |
| Зонд воздушный ЗВ.150, ЗВ.500, ЗВ.1000 |
ЗВ.150 ЗВ.500 ЗВ.1000 |
-40…+200 -40…+600 -40…+600 |
2 | ±0,5 от -40 до +100 °С | ±(0,5 + (*)) свыше +100 °С |
| Зонд воздушный высокоточный ЗВВ.150 | ЗВВ.150 | -40…+200 | 2 |
±0,2 свыше 0 до +50 °С ±0,5 от -40 до 0 °С и свыше +50 до +100 °С |
±(0,5 + (*)) свыше +100 °С |
| Зонд погружаемый для жидкостей низкотемпературный ЗПГНН | ЗПГНН | -75…+200 | 2 |
±1 от -75 до -40 °С ±0,5 свыше -40 до +100 °С |
±(0,5 + (*)) свыше +100 °С |
| Зонд воздушный малогабаритный низкотемпературный ЗВМН | ЗВМН | -75…+200 | 2 |
±1 от -75 до -40 °С ±0,5 свыше -40 до +100 °С |
±(0,5 + (*)) свыше +100 °С |
| Зонд воздушный малогабаритный высокотемпературный ЗВМВ | ЗВМВ | -40…+1100 | 2 | ±0,5 от -40 до +100 °С | ±(0,5 + (*)) свыше +100 °С |
| Зонд воздушный малогабаритный высокотемпературный ЗВМВ.100.1 | ЗВМВ.100.1 | -40…+1100 | 2 | ±0,5 от -40 до +100 °С | ±(0,5 + (*)) свыше +100 °С |
|
Зонд поверхностный ЗПВ.150, ЗПВ.300, ЗПВ.500, ЗПВ.1000 Зонд поверхностный изогнутый ЗПИ.300, ЗПИ.500 |
ЗПВ.150 ЗПВ.300 ЗПВ.500 ЗПВ.1000 ЗПИ.300 ЗПИ.500 |
-40…+250 | 10 | ±2 от -40 до +100 °С | ±(2 + (*)) cвыше +100 °С |
| Зонд поверхностный высокотемпературный ЗПВВ.300, ЗПВВ.500, ЗПВВ.1000 |
ЗПВВ.300 ЗПВВ.500 ЗПВВ.1000 |
-40…+500 | 10 | ±2 от -40 до +100 °С | ±(2 + (*)) cвыше +100 °С |
| Зонд поверхностный ЗПВТ.150, ЗПВТ.300, ЗПВТ.500 |
ЗПВТ.150 ЗПВТ.300 ЗПВТ.500 |
-40…+250 | 10 |
±0,5 свыше 0 до +50 °С ±2 от -40 до 0 °С и свыше +50 до +100 °С |
±(2 +(*)) свыше +100 °С |
| Зонд тепловой нагрузки среды ЗТНС | ЗТНС | -40…+100 | 20 | ±0,2 | - |
| Зонд внешней термопары ЗВТ |
ЗВТ.L ЗВТ.K ЗВТ.B ЗВТ.R ЗВТ.S |
-100…+800 -100…+1300 +600…+1800 0…+1600 0…+1600 |
- | ±0,5 ** | - |
- * - единица наименьшего разряда
- ** - без учета погрешности термопары
Применяемые зонды влажности
| Фото зонда | Тип зонда и обозначение | Диапазон измерений температуры, ºС | Диапазон измерения относительной влажности, % | Показатель тепловой инерции | Абсолютная погрешность при измерении температуры, ºС | Абсолютная погрешность при измерении отн. влажности, % |
|
Зонд влажности ЗВЛ.150, ЗВЛ.500, ЗВЛ.1000 Зонд влажности ЗВЛМ |
ЗВЛ.150 ЗВЛ.500 ЗВЛ.1000 ЗВЛМ |
- | 0…100 | - | - | ±3 |
|
Зонд влажности ЗВЛ.150Т, ЗВЛ.500Т, ЗВЛ.1000Т Зонд влажности ЗВЛМТ |
ЗВЛ.150Т ЗВЛ.500Т ЗВЛ.1000Т ЗВЛМТ |
-20…+85 | 0…100 | 5 | ±0,5 | ±3 |
| Зонд влажности и температуры гибкий ЗВЛТГ | ЗВЛТГ |
-20…+85 |
0…100 |
5 |
±0,2 |
±3 |
Для работы "ТК-5.09" в комплекте с ЗВТ предприятие имеет возможность поставить термопары любого исполнения и назначения, в том числе: высокотемпературные для измерения температуры воздушно-газовых смесей, расплавов металлов, малогабаритные, с возможностью крепления на объекте, врезные и т.д.
