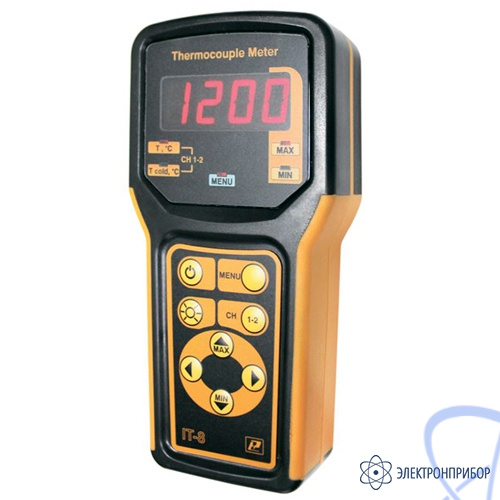

Назначение измерителя измерителя температуры цифрового портативного двухканального повышенной точности IT-8:
Измерители температуры переносные двухканальные IT–8 предназначены для преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей сопротивления, термоэлектрических преобразователей) и отображения на цифровом индикаторе текущего значения температуры.
Приборы применяются в пищевой промышленности, сельском и коммунальном хозяйствах, машиностроении и других отраслях промышленности для измерения температуры.
Описание измерителя температуры цифрового портативного двухканального повышенной точности IT-8:
Отечественные измерители температуры цифровые портативные IT-8 имеют два канала измерения. Каждый из каналов рассчитан на работу с определённым типом датчиков (термопреобразователей). Датчики подключаются к прибору при помощи соединителей. Для подключения термопар используются плоские мини соединители (L2) с двумя ножевыми контактами. Цвет соединителя говорит о типе подключаемой термопары: зелёный или жёлтый- ХА(К), оранжевый – ТПП(S), ТПП(R).
Для подключения термосопротивлений к измерителю температуры используется или плоский мини соединитель (L3) с тремя ножевыми контактами белого цвета, или круглый герметичный соединитель (R) с четырьмя контактами. Плоские мини соединители расположены на верхней торцевой поверхности прибора, круглый - на нижней торцевой поверхности.
В зависимости от типа входа каждого канала и конструкции соединителей возможны следующие модификации измерителя IT-8.
Условные обозначения параметров измерителя IT-8:
IT-8-X/Y-Z, где:
X - тип входа 1-го канала:
- Pt - для подключения термопреобразователей сопротивления с НСХ Pt1000 ГОСТ 6651-2009;
- K - для подключения преобразователя термоэлектрического с НСХ К по ГОСТ Р 8.585-2001;
- TS - для подключения термопреобразователей сопротивления с НСХ 50М; 100П; Pt100 ГОСТ 6651-2009;
- SR - для подключения преобразователей термоэлектрических с НСХ ТПП(S); ТПП(R) по ГОСТ Р 8.585-2011;
Y - тип входа 2-го канала:
- Tc- датчик встроенный;
- Pt - для подключения термопреобразователей сопротивления с НСХ Pt1000 ГОСТ 6651-2009;
- K - для подключения преобразователя термоэлектрического с НСХ К по ГОСТ Р 8.585-2001;
- SR - для подключения преобразователей термоэлектрических с НСХ ТПП(S); ТПП(R) по ГОСТ Р 8.585-2011;
- Тэкс, Тхс - специальный тип входа, используемый для контроля температуры окружающей среды и приборной части соединителя (температуры холодного спая для приборов со входом K, SR);
Z - тип соединителя:
- L3 - для термопреобразователей, плоский с тремя контактами в верхней части корпуса;
- L2 - для преобразователей термоэлектрических, плоский с двумя контактами;
- R - для термопреобразователей, круглый герметичный в нижней части корпуса.
Измерители с типом входа Тс имеют только один канал для подключения внешнего датчика. Второй канал используется для индикации температуры самого прибора при помощи встроенного в корпус датчика.
Благодаря повышенной точности электронного термометры IT-8, погрешность измерения определяется, в основном, подключаемым датчиком. Таким образом, измеритель температуры может работать с несколькими датчиками. Диапазон измерения прибора с датчиком определяется диапазоном измерения датчика. При необходимости можно провести юстировку цифрового измерителя температуры с конкретным датчиком в необходимом диапазоне измеряемых температур. При этом заводские настройки измерителя остаются неизменными.
Учитывая, что портативные электронные термометры IT-8 могут эксплуатироваться в диапазоне температуры от минус 40 (50)°С до плюс 55°С, сведена к минимуму дополнительная температурная погрешность.
С измерителем температуры предлагается широкий ассортимент датчиков, позволяющих проводить контроль различных объектов, а также удлинительных и соединительных кабелей.
Сервисные функции:
- Запоминание максимального, минимального значений;
- Звуковая, световая сигнализация о выходе за заданный порог;
- Возможность корректировки сдвига и наклона характеристики;
- Автоматическое отключение питания через 1…60 мин.;
- Диагностика состояния элементов питания;
- Автоматический переход в экономичный режим.
Особенности измерителя измерителя температуры цифрового портативного двухканального повышенной точности IT-8:
- Диапазон измерения от -200 до +1700°С;
- 2 канала измерения;
- Высокая точность;
- Широкий диапазон температуры эксплуатации от мин.40°С;
- Низкая дополнительная температурная погрешность;
- Задание порога звуковой и световой сигнализации;
- Запоминание макс. и мин. значений;
- Подключение датчиков через соединители;
- Яркий большой светодиодный индикатор;
- Возможность пользовательской юстировки с датчиком без нарушения заводской настройки;
- Наличие широкого ассортимента датчиков, соединительных кабелей;
- Прочный, герметичный, с прорезиненными вкладышами корпус;
- IT-8 - это российский электронный термометр, идеальный вариант для импортозамещения дорогих зарубежных приборов.
Применяемые зонды
| Фото зонда | Обозначение зонда | Тип зонда | Совместимость с модификациями | |||||||||
| IT-8-Pt/Tэкс-L3 | IT-8-Pt/Tэкс-R | IT-8-K/Tхс | IT-8-TS/Tэкс-L3 | IT-8-TS/Tэкс-R | IT-8-TS/SR | IT-8-TS/K | IT-8-Pt/Pt | IT-8-SR/SR | IT-8-K/K | |||
| Термопреобразователи сопротивления | ||||||||||||
 |
К1И-ВП |
Встроенный, погружной | ✓ | ✓ | - | ✓ | ✓ | ✓ | ✓ | ✓ | - | - |
 |
К1И-ВВ |
Встроенный, воздушный | ✓ | ✓ | - | ✓ | ✓ | ✓ | ✓ | ✓ | - | - |
 |
К1И-КП |
С кабелем, погружной | ✓ | ✓ | - | ✓ | ✓ | ✓ | ✓ | ✓ | - | - |
 |
К1И-КК |
С кабелем, погружной | ✓ | ✓ | - | ✓ | ✓ | ✓ | ✓ | ✓ | - | - |
 |
К2-КП |
С кабелем, в виде гильзы | ✓ | ✓ | - | ✓ | ✓ | ✓ | ✓ | ✓ | - | - |
| Удлинительные и соединительные кабели для термопреобразователей сопротивления | ||||||||||||
 |
С1-2 |
Для увеличения расстояния от датчика до измерителя | ✓ | ✓ | - | ✓ | ✓ | ✓ | ✓ | ✓ | - | - |
 |
С2-2 |
Для увеличения расстояния от датчика до измерителя | ✓ | ✓ | - | ✓ | ✓ | ✓ | ✓ | ✓ | - | - |
 |
С1-1 |
Для подключения внешних датчиков к измерителю | ✓ | ✓ | - | ✓ | ✓ | ✓ | ✓ | ✓ | - | - |
 |
С2-1 |
Для подключения внешних датчиков к измерителю | ✓ | ✓ | - | ✓ | ✓ | ✓ | ✓ | ✓ | - | - |
| Преобразователи термоэлектрические (термопары) | ||||||||||||
 |
К11-Р |
Встроенный, гибкий | - | - | ✓ | - | - | - | ✓ | - | - | ✓ |
 |
К1-ВП |
Встроенный, погружной | - | - | ✓ | - | - | - | ✓ | - | - | ✓ |
 |
К1-ВВ |
Встроенный, воздушный | - | - | ✓ | - | - | - | ✓ | - | - | ✓ |
 |
К1-КП |
С кабелем, погружной | - | - | ✓ | - | - | - | ✓ | - | - | ✓ |
 |
К1-КПФ |
С кабелем, погружной, для агрессивных сред | - | - | ✓ | - | - | - | ✓ | - | - | ✓ |
 |
КП1 |
С кабелем, поверхностный | - | - | ✓ | - | - | - | ✓ | - | - | ✓ |
 |
КП2 |
С кабелем, поверхностный | - | - | ✓ | - | - | - | ✓ | - | - | ✓ |
 |
КП3 |
С кабелем, поверхностный | - | - | ✓ | - | - | - | ✓ | - | - | ✓ |
| Удлинительные и соединительные кабели для преобразователей термоэлектрических | ||||||||||||
 |
СК1-К |
Для увеличения расстояния от датчика до измерителя | - | - | ✓ | - | - | - | ✓ | - | - | ✓ |
 |
СК2-К |
Для подключения внешних датчиков к измерителю | - | - | ✓ | - | - | - | ✓ | - | - | ✓ |
