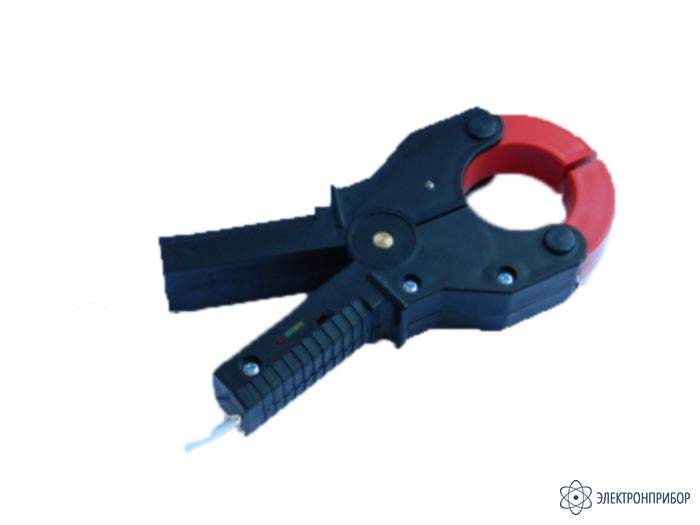

КЭИ-1,0Т — клещи электроизмерительные трансформаторные (рабочая t от -40°С)

Производитель

Гарантия

12 мес

Артикул

37992

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение электроизмерительных клещей КЭИ-1,0Т

Клещи КЭИ-1,0Т являются адаптером и предназначены для преобразования переменного тока в цепях, изолированных от питания и выхода.

КЭИ-1,0Т преобразуют переменный синусоидальный входной ток в выходной ток, согласно требованиям к стандартному интерфейсу «токовая петля 4/20», пропорциональный средневыпрямленному значению входного тока, отградуированному в среднеквадратичных значениях.

Клещи предназначены для работы в составе измерительных и управляющих систем.

Особенности электроизмерительных клещей КЭИ-1,0Т

Рабочие условия эксплуатации:

Питание по токовой петле 12В ÷ 36В;
Окружающая температура для КЭИ-1,0Т от минус 40°С до 70°С.

Нормальные условия эксплуатации:

Частота измеряемого тока 50 Гц
Температура окружающей среды (+20±5)°С.

По устойчивости к условиям транспортирования клещи соответствует группе «3» ГОСТ 22261-94.

Для измерения тока, протекающего по проводу (силовая шина), клещи надевают на этот провод по принципу обычной прищепки, а сигнал с выхода клещей подается на любое регистрирующее устройство или контролирующий прибор.

Технические характеристики электроизмерительных клещей КЭИ-1,0Т

Параметр	Значение
Первый предел измеряемого тока, А эфф	0-10
Второй предел измеряемого тока, А эфф	0-100
Третий предел измеряемого тока, А эфф	0-1000
Допустимая перегрузка по измеряемому току, раз	1,3
Пределы допустимой приведенной осн. погрешности, %	1
Нелинейность, не более, %	0,5
Неравномерность АЧХ, в диапазоне частот 20-20000 Гц, не более, %	6
Начальный выходной ток, мА	4±0,1
Номинальный выходной ток, мА	20
Максимальный выходной ток, мА	25
Постоянная времени, с	1,0
Пределы допустимой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур(во всем диапазоне температур) -коэффициента преобразования, не более, %	± 1
Время установления выходного сигнала не более, с	1,0
Время установления рабочего режима, не более, мин.	1
Время непрерывной работы, в диапазоне токов до 500А, не менее, ч	неограниченно
Время непрерывной работы, в диапазоне токов боле 500А не менее, ч	0,2
Напряжение питания Uп, В	+12…36
Диаметр отверстия под токовую шину, мм	50
Габариты, не более, мм	226x112x44
Масса, не более, г	700

№	Наименование	Количество
1.	Клещи КЭИ-1,0Т	1
1.	Руководство по эксплуатации	1
1.	Упаковочная тара	1
