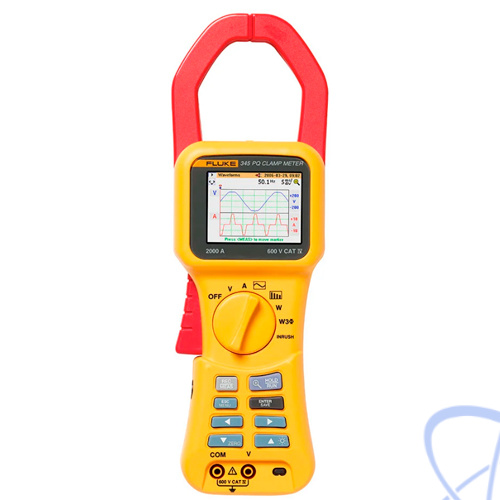

Диапазон измерения |
От 0 до 2000 А постоянного тока или 1400 А среднеквадратичного значения переменного тока |
Функция автоматического выбора диапазона |
40 А / 400 А / 2000 А |
Разрешение |
10 мА в диапазоне 40 А;
100 мА в диапазоне 400 А;
1 А в диапазоне 2000 А |
Погрешность при измерениях постоянного тока и среднеквадратичного значения постоянного тока:
I > 10 А;
I < 10 А |
± 1,5 % от показания ± 5 единиц младшего разряда;
± 0,2 А |
Погрешность в режиме измерения средних значений (AVG):
I > 10 А;
I < 10 А |
± 3 % от показания ± 5 единиц младшего разряда;
± 5 А |
Погрешность в режиме измерения пиковых значений (Pk):
I > 10 А;
I < 10 А |
± 5 % от показания ± 5 единиц младшего разряда;
± 5 А |
Погрешность в режиме измерения ампер-часов (AHr):
I > 10 А;
I < 10 А |
± 2 % от показания ± 5 единиц младшего разряда;
± 0,5 А час |
Погрешность в режиме измерения пик-фактора (CF - Crest Factor):
1,1 ≤ CF < 3;
3 ≤ CF < 5 |
± 3 % от показания ± 5 единиц младшего разряда;
± 5 % от показания ± 5 единиц младшего разряда; разрешение 0,01 |
Погрешность в режиме измерения пульсаций (RPL):
2 % ≤ RPL < 100 %;
100 % ≤ RPL < 600 %; |
± 3 % от показания ± 5 единиц младшего разряда;
± 5 % от показания ± 5 единиц младшего разряда;
разрешение 0,1 |
Постоянный ток |
Idc > 5 А |
Переменный ток |
Iac > 2 А |
Диапазон измерения |
От 0 до 825 В постоянного напряжения или среднеквадратичного значения переменного напряжения |
Функция автоматического выбора диапазона |
4 В / 40 В / 400 В / 750 В |
Разрешение |
1 мВ в диапазоне 4 В;
10 мВ в диапазоне 40 В;
100 мВ в диапазоне 400 В;
1 В в диапазоне 750 В |
Погрешность при измерениях постоянного напряжения и среднеквадратичного значения постоянного напряжения:
V > 1 В;
V < 1 В |
± 1 % от показания ± 5 единиц младшего разряда;
± 0,02 В |
Погрешность режим измерения средних значений (AVG):
V > 1 В;
V < 1 В |
± 3 % от показания ± 5 единиц младшего разряда;
± 0,03 В |
Погрешность режим измерения пиковых значений (Pk):
V > 1 В;
V < 1 В |
± 5 % от показания ± 5 единиц младшего разряда;
± 0,03 В |
Погрешность в режиме измерения пик-фактора (CF - Crest Factor):
1,1 ≤ CF < 3;
3 ≤ CF < 5 |
± 3 % от показания ± 5 единиц младшего разряда;
± 5 % от показания ± 5 единиц младшего разряда; разрешение 0,01 |
Погрешность в режиме измерения пульсаций (RPL):
2 % ≤ RPL < 100 %;
100 % ≤ RPL < 600 %; |
± 3 % от показания ± 5 единиц младшего разряда;
± 5 % от показания ± 5 единиц младшего разряда;
разрешение 0,1 |
Постоянное напряжение |
Vdc > 0,5 |
Переменное напряжение |
Vac > 0,2 В |
Для всех режимов измерения при постоянном токе и в диапазоне частот от 15 Гц до 1 кГц максимальное напряжение равно 1 000 В, среднеквадратичное значение среднеквадратичное напряжение является истинным среднеквадратичным значением (суммой постоянной и переменной составляющих) |
Суммарный коэффициент искажений (THD):
1 % ≤ THD < 100 %;
100 % ≤ THD < 600 % |
± 3 % от показания ± 5 единиц младшего разряда;
± 5 % от показания ± 5 единиц младшего разряда;
разрешение 0,1% |
Коэффициент искажения (DF):
1 % ≤ DF < 100 %;
H02 ≤ Vгарм. < H13;
H13 ≤ Vгарм. < H30 |
± 3 % от показания ± 5 единиц младшего разряда;
± 5 % ± 2 разряда;
± 10 % ± 2 разряда |
Все измерения производятся до 30-ой гармоники (40-я гармоника в диапазоне от 15 Гц до 22 Гц).
Частотные диапазоны основной гармоники F0 от 15 Гц до 22 Гц и от 45 Гц до 65 Гц.
Среднеквадратичное значение переменного напряжения Vacrms > 1 В. |
Диапазон измерения |
От 0 до 1650 кВт для постоянного тока или до 1200 кВт для переменного тока |
Функция автоматического выбора диапазона |
4 кВт, 40 кВт, 400 кВт, 1650 кВт |
Разрешение |
1 Вт в диапазоне 4 кВт;
10 Вт в диапазоне 40 кВт;
100 Вт в диапазоне 400 кВт;
1 кВт в диапазоне 1200 кВт |
Погрешность |
± 2,5 % от показания ± 5 единиц младшего разряда;
W1Ø < 2 кВт ± 0,08 кВт;
W3Ø < 4 кВт ± 0,25 кВт |
Диапазон измерения |
От 0 до 1650 кВА для постоянного тока или до 1200 кВА для переменного тока |
Функция автоматического выбора диапазона |
4 кВА, 40 кВА, 400 кВА, 1650 кВА |
Разрешение |
1 ВА в диапазоне 4 кВА;
10 ВА в диапазоне 40 кВА;
100 ВА в диапазоне 400 кВА;
1 кВА в диапазоне 1200 кВА |
Погрешность |
Полная мощность > 2 кВА - ± 2,5 % от показания ± 5 единиц младшего разряда;
± 0,08 кВА |
Диапазон измерения |
От 0 до 1250 кВАР |
Функция автоматического выбора диапазона |
4 кВАР, 40 кВАР, 400 кВАР, 1200 кВАР |
Разрешение |
1 ВАР в диапазоне 4 кВАР;
10 ВАР в диапазоне 40 кВАР;
100 ВАР в диапазоне 400 кВАР;
1 кВАР в диапазоне 1200 кВАР |
Погрешность |
Реактивная мощность > 4 кВАР - ± 2,5 % от показания ± 5 единиц младшего разряда;
± 0,25 кВАР; |
Диапазон коэффициента мощности (PF) |
0,3 < PF < 0,99 |
Диапазон измерения |
Емкостной от 0,3 до 1,0 и индуктивный от 1,0 до 0,3 (емкостной от 72,5° до 0° и индуктивный от 0° до 72,5°) |
Разрешение |
0,001 |
Погрешность |
± 3° |
Диапазон частот |
От 15 Гц до 1 кГц |
Диапазон измерения |
Емкостной от 0,3 до 1,0 и индуктивный от 1,0 до 0,3 (емкостной от 72,5° до 0° и индуктивный от 0° до 72,5°) |
Разрешение |
0,001 |
Погрешность |
± 3° |
Диапазон частот |
От 15 до 22 Гц и от 45 до 65 Гц |
Диапазон измерения |
40 000 кВтч |
Функция автоматического выбора диапазона |
4 кВтч, 40 кВтч, 400 кВтч, 4 000 кВтч, 40 000 кВтч |
Разрешение |
1 Вт ч в диапазоне 4 кВтч;
10 Вт ч в диапазоне 40 кВтч;
100 Вт ч в диапазоне 400 кВтч;
1 кВтч в диапазоне 4 000 кВтч;
10 кВтч в диапазоне 40 000 кВтч |
Погрешность:
Энергия > 2 кВтч;
Энергия < 2 кВтч |
± 3 % ± 5 разряда;
± 0,08 кВтч |
Измерение всех параметров мощности (ВА /ВАР /Коэффициент мощности):
диапазон частот;
диапазон тока;
диапазон напряжения;
максимальные значения на входе;
значения при перегрузке |
Постоянный ток и в диапазоне от 15 Гц до 1 кГц;
от 10 А до 1400 А (среднеквадратичное значение);
от 1 В до 825 В (среднеквадратичное значение);
825 В (среднеквадратичное значение)/1400 А (среднеквадратичное значение);
1 000 В (среднеквадратичное значение)/10 000 А Для всех режимов измерения при постоянном токе и в диапазоне частот от 15 Гц до 1 кГц. Ток перегрузки 10 000 А или произведение среднеквадратичного тока на частоту < 400 000 |
Диапазон измерения |
От 15 Гц до 1 кГц |
Разрешение |
0,1 Гц |
Погрешность |
В диапазоне от 15 Гц до 22 Гц ± 0,5 % от показания;
в диапазоне от 40 Гц до 70 Гц ± 0,5 % от показания;
в диапазоне от 15 Гц до 1000 Гц ± 1 % от показания |
Диапазон тока |
От 10 А до 1400 А (среднеквадратичное значение) |
Диапазон напряжения |
От 1 В до 825 В (среднеквадратичное значение) |
Измерение тока |
Диапазоны |
10 А / 20 А / 40 А / 100 А / 200 А / 400 А / 1000 А / 2000 А |
Разрешение |
1 А в диапазоне 40 A;
10 А в диапазоне 400 А;
50 А в диапазоне 2000 А |
Погрешность |
± 3 % от показания ± 1 пиксель |
Значения при перегрузке |
10 000 А |
Измерение напряжения |
Диапазоны |
4 В / 10 В / 20 В / 40 В / 100 В / 200 В / 400 В / 1000 В |
Разрешение |
100 мВ в диапазоне 4 В;
1 В в диапазоне 40 В;
10 В в диапазоне 400 В;
31,25 В в диапазоне 1000 В |
Погрешность |
± 2 % от показания ± 1 пиксель |
Значения при перегрузке |
1000 В (среднеквадратичное значение) |
Диапазоны частот |
Постоянный ток и в диапазоне от 15 Гц до 600 кГц |
Временная ось |
2,5 мс, 5 мс, 10 мс, 25 мс, 50 мс/деление |
Частота обновления |
0,5 секунд |
Максимальная частота дискретизации |
15,625 кГц |
Диапазоны |
40 А, 400 А и 2000 А |
Разрешение |
10 мА в диапазоне 40 А;
100 мА в диапазоне 400 А;
1 А в диапазоне 2000 А |
Погрешность:
I > 10 А;
I < 10 А |
± 5 % от показания ± 1 пиксель;
± 5 А;
Все измерения для постоянного тока и в диапазоне от 15 Гц до 1 кГц |
Значения при перегрузке |
Ток перегрузки 10 000 А или произведение среднеквадратичного тока на частоту < 400 000;
среднеквадратичный ток является истинным среднеквадратичным значением (суммой постоянной и переменной составляющих) |
Время записи |
1 с, 3 с, 10 с, 30 с, 100 с и 300 с |
Максимальная частота дискретизации |
15,625 кГц |
Интерфейс |
USB для соединения с ПК;
программа Power Log для загрузки данных, анализа и составления отчетов;
утилита 345 Upgrade для установки новых версий встроенного программного обеспечения |
Области памяти |
Предусмотрены три области памяти, которые можно использовать по отдельности или вместе, как одну большую область памяти |
Периоды усреднения памяти |
1 с, 2 с, 5 с, 10 с, 30 с, 1 мин, 5 мин, 10 мин, 15 мин и устанавливаемый пользователем |
Дисплей |
Цветной трансмиссивный ЖК-дисплей размерами 320 x 240 пикселов (70 мм по диагонали) с 2-уровневой подсветкой |
Питание |
6 щелочных батареек 1,5 В типа AA MN 1500 или IEC LR6 |
Стандартное время работы батареи |
> 10 часов (при полной подсветке);
> 12 часов (при сниженной подсветке) |
Блок питания BE345, заменяющий питание от батареи |
Входное напряжение 110/230 В 50/60 Гц;
выходные параметры 15 В постоянного тока, 300 мА |
Рекомендуемые условия окружающей среды (только для использования в помещениях) |
Значения точности указаны для температуры 23?C ± 1?C |
Рабочая температура |
От 0 °C до 50 °C |
Температурный коэффициент при измерениях тока |
≤ ± 0,15 % от показаний на 1 °C |
Температурный коэффициент при измерениях напряжения |
≤ ± 0,15 % от показаний на 1 °C |
Допустимая относительная влажность |
80 % для температур до 31 °C с уменьшением по линейному закону до 50 % относительной влажности при 40 °C |
Максимальная высота над уровнем моря |
2000 м |
Электробезопасность |
600 В CAT IV согласно стандарту IEC 61010-1, двойная или повышенная изоляция, степень загрязнения 2;
Степень защиты IP40 согласно стандарту EN60529 |
Максимальное напряжение для гарантированной безопасности работы |
Измерение тока |
600 В истинных среднеквадратичных значений переменного тока или постоянного тока между неизолированным проводником и землей |
Измерение напряжения |
600 В истинных среднеквадратичных значений переменного тока или постоянного тока между входным зажимом и землей или 825 В между включенными фазами (схема соединения треугольником) |
Электромагнитная совместимость |
Излучение |
Соответствие классу A согласно стандарту IEC/EN 61326-1:1997 |
Помехоустойчивость |
Согласно стандарту IEC/EN 61326-1:1997, дополнение C, критерий эффективности функционирования B |
Габаритные размеры (длина x ширина x высота) |
300 мм x 98 мм x 52 мм |
Вес (с элементами питания) |
820 г |
Ширина открытия клещей |
60 мм |
Размер клещей |
58 мм в диаметре |
Чистка |
Прибор можно чистить тканью, пропитанной изопропанолом. Не допускается использование абразивных чистящих средств и растворителей. |
