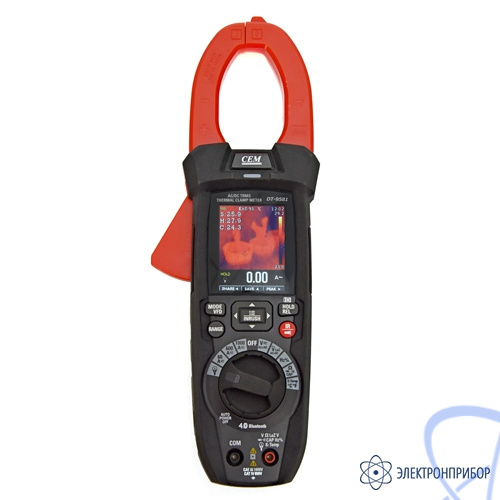

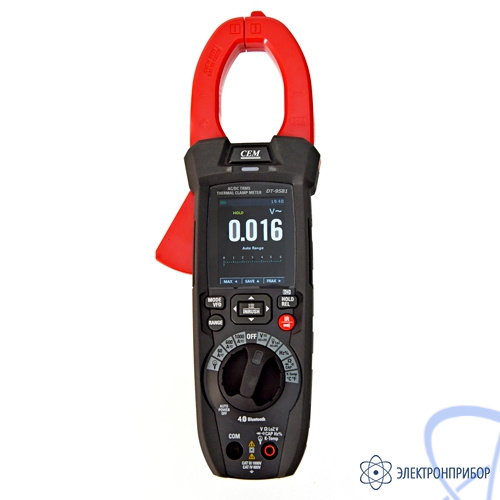

DT-9581 — токоизмерительные клещи AC/DC TRMS с тепловизором

Описание токоизмерительных клещей AC/DC TRMS с тепловизором DT-9581:

DT-9581 - это профессиональные, промышленные токоизмерительные клещи TRMS с встроенным тепловизором оснащены цветным TFT ЖК-дисплеем и обеспечивает аналого-цифровое преобразование сигнала с высокой точностью и малым временем отклика. Пользуясь этим устройством, можно без труда обнаружить и затем устранить проблемы в проводке промышленного оборудования, эта работа облегчается благодаря применению Bluetooth-технологии. Безопасность измерений гарантируется за счет применения усиленного пластмассового корпуса.

Особенности токоизмерительных клещей AC/DC TRMS с тепловизором DT-9581:

2,4'' TFT цветной ЖК-дисплей с 6000 отчетов;

Встроенный тепловизор с прицельным указателем максимального, минимального и среднего значений;

Быстрая смена кадров тепловизора на частоте 50Гц;

Измерение постоянного напряжения;

Измерение переменного напряжения, напряжения AC+DC TRMS;

Измерение постоянного тока;

Измерение переменного тока, тока AC+DC TRMS;

Проверка сопротивления и контроль на обрыв;

Тест целостности диодов;

Измерение емкости конденсаторов;

Измерение частоты;

Измерение коэффициента заполнения;

Измерение температуры с применением датчика типа K;

Измерение тока с помощью гибкого щупа.

Технические характеристики мультиметра цифрового DT-8908D:

Параметр	Значение
ТЕПЛОВИЗОР
Поле обзора (FOV) / минимальное фокусное	21° x 21°/ 0,5м
Пространственное разрешение (IFOV)	4,53 мрад
ИК детектор (разрешение)	80 × 80 пикселей
Температурная чувствительность /NETD	< 0,1°C при +30°C (+86°F) / 100 мК
Частота обновления кадров	50 Гц
Фокусировка	Фиксированная
Фокусное расстояние	7,5 мм
Матрица видеопреобразователя (FPA)/ спектральный диапазон	Неохлаждаемый микроболомер / 8–14 мкм
Температурный диапазон объекта	-20°C до +260°C (-4°F до +500°F)
Погрешность	±3°C (±5,4°F) или ±3% показания (температура окружающей среды 10°С-35°C, температура объекта >0°C)
Точность рассчитана как [%показания + (цифровое значение*разрешение)] при 18-28°C, <75% RH.
Диапазон	Разрешение	Точность
ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ TRMS
Постоянное напряжение
600,0 мВ	0,1 мВ	±(0,8% + 8)
6,000 В	0,001 В	±(0,5% + 5)
60,00 В	0,01 В
600,0 В	0,1 В	±(0,8% + 5)
1000 В	1 В
Параметр	Значение
Входное сопротивление	>10МОм
Защита от перенапряжения	1000В DC/AC rms
Диапазон	Разрешение	Точность
Переменное напряжение TRMS
6,000 В	0,001 В	50 Гц-60 Гц: ±(1,2%+ 5); 61 Гц-1 кГц: ±(2,5%+ 5)
60,00 В	0,01 В
600,0 В	0,1 В
1000 В	1 В
Параметр	Значение
Защита от перенапряжения	1000В DC/AC rms
Точность	действительна в диапазоне измерений от 10% до 100%, синусоидальная волна
Входное сопротивление	> 9 МОм
Точность функции PEAK	±10% показания, время отклика в режиме PEAK: 1 мс
Диапазон	Разрешение	Точность
Переменное напряжение TRMS при пониженном входном сопротивлении
6,000 В	0,001 В	±(3,0% + 40)
60,00 В	0,01 В
300,0 В	0,1 В
Параметр	Значение
Входное сопротивление	300 кОм
Защита от перенапряжения	1000 В DC/AC rms
Точность	действительна в диапазоне измерений от 10% до 100%, синусоидальная волна
Диапазон	Разрешение	Точность
Напряжение AС+DC TRMS
6,000 В	0,001 В	50Гц-1кГц: ±(2,5% + 20)
60,00 В	0,01 В
600,0 В	0,1 В
1000 В	1 В
Параметр	Значение
Входное сопротивление	>10 МОм
Защита от перенапряжения	1000 В DC/AC rms
Диапазон	Разрешение	Точность
Напряжение AC+DC TRMS при пониженном входном сопротивлении
6,000 В	0,001 В	±(3.5% + 40)
60,00 В	0,01 В
300,0 В	0,1 В
Параметр	Значение
Входное сопротивление	< 300 кОм
Защита от перенапряжения	1000 В DC/AC rms
Диапазон	Разрешение	Точность
Постоянный ток
60,00 A	0,01 A	±(2,0% + 8)
600,0 A	0,1 A
1000 A	1 A
Параметр	Значение
Защита от перенапряжения	1000 В DC/AC rms
Диапазон	Разрешение	Точность
Переменный ток TRMS
60,00 А	0,01 А	50 Гц-60 Гц: ±(2,5% + 5)
600,0 А	0,1 А
1000A	1 A
Параметр	Значение
Защита от перенапряжения	1000 В DC/AC rms
Точность	действительна в диапазоне измерений от 10% до 100%, синусоидальная волна
Суммарное время в режиме пускового тока	100 мс, показание носит справочный характер
Диапазон	Разрешение	Точность
Ток, измеренный гибким щупом
30,00 A	0,01 А	50 Гц-400 Гц: ±(3,0% + 5)
300,0 A	0,1 А
3000 A	1 A
Параметр	Значение
Защита от перенапряжения	1000 В DC/AC rms
Точность	действительна в диапазоне измерений от 10% до 100%, синусоидальная волна
Диапазон	Разрешение	Точность
Измерение сопротивления и контроль на обрыв
600,0 Ом	0,1 Ом	±(1,0% +10)
6,000 кОм	0,001 кОм	±(0,8% + 5)
60,00 кОм	0,01 кОм
600,0 кОм	0,1 кОм
6,000 МОм	0,001 МОм
60,00 МОм	0,01 МОм	±(2,5%+ 10)
Параметр	Значение
Зуммер	<50 Ом
Защита от перенапряжения	1000 В DC/AC rms
Диапазон	Разрешение	Точность
Частота (электронная)
60,00 Гц	0,01 Гц	±(0,2% + 5)
600,0 Гц	0,1 Гц
6,000 кГц	0,001 кГц
60,00 кГц	0,01 кГц
600,0 кГц	0,1 кГц
6,000 МГц	0,001 МГц
10,00 МГц	0,01 МГц
Параметр	Значение
Защита от перенапряжения	1000 В DC/AC rms
Чувствительность	>2 В rms (при коэффициенте заполнения 20%, 80%) и f<100 кГц; >5 В rms (при коэффициенте заполнения 20%, 80%) и f>100 кГц
Диапазон	Разрешение	Точность
Коэффициент заполнения
10,0%-90,0%	0,1%	±(1,2% + 8)
Параметр	Значение
Диапазон частоты импульсов	40 Гц÷10 кГц
Амплитуда импульсов	±5 В (100 мкс÷100 мс)
Диапазон	Разрешение	Точность
Емкость
60,00 нФ	0,01 нФ	±(3,0% + 20)
600,0 нФ	0,1 нФ	±(3,0% + 8)
6,000 мкФ	0,001 пФ
60,00 мкФ	0,01 мкФ
600,0 мкФ	0,1 мкФ
6,000 мФ	1 мкФ	±(3,5% + 20)
60,00 мФ	0,01 мФ	Не определен
100,0 мФ	0,1 мФ
Параметр	Значение
Защита от перенапряжения	1000 В DC/AC rms
Диапазон	Разрешение	Точность
Температура с помощью датчика К-типа
-40,0 до 600,0 °C	0,1 °C	±(1,5% + 3°C)
600 до 1000 °C	1 °C
-40,0 до 600,0 °F	0,1 °F	±(1,5% + 5,4°F)
600 до 1800 °F	1 °F
245,0 до 600,0 К	0,1 К	±(1,5%+ 3K)
600 до 1273 К	1 К
Параметр	Значение
Защита от перенапряжения	1000 В DC/AC rms
Тестовый ток	Максимальное напряжение разомкнутой цепи
Контроль исправности диодов
<1,5 мА	3,3 В DC
Параметр	Значение
ОБЩИЕ ХАРАКТЕРИСТИКИ
Справочные стандарты
Безопасность	IEC/EN61010-1
ЭМ-совместимость	IEC/EN 61326-1
Изоляция	двойная
Уровень загрязнения	2
Категория перенапряжения	CAT IV 600В, CAT III 1000В
Максимальная рабочая высота	2000 м
Электропитание

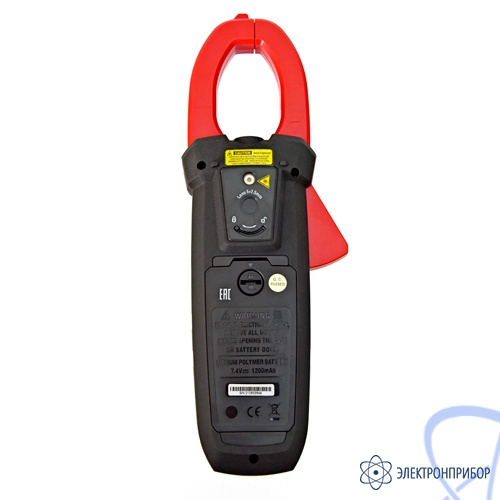

Тип батареи	1x7,4 В аккумуляторная литий-ионная, 1200 мАч
Зарядное устройство	100/240В AC, 50/60 Гц, 12В DC, 2A
Индикатор низкого заряда	символ на дисплее
Автоматическое выключение	через 15÷60 минут бездействия (данный режим отключается)
Дисплей
Преобразование	TRMS
Характеристики	цветной TFT, 6000 точек со шкалой
Частота отсчетов	3 раза в секунду
Условия эксплуатации
Стандартная температура	18°C ÷ 28°C
Рабочая температура	5°C ÷ 40°C
Допустимая влажность	<80%RН
Температура хранения	-20° ÷ 60°C
Влажность при хранении	<80%RН

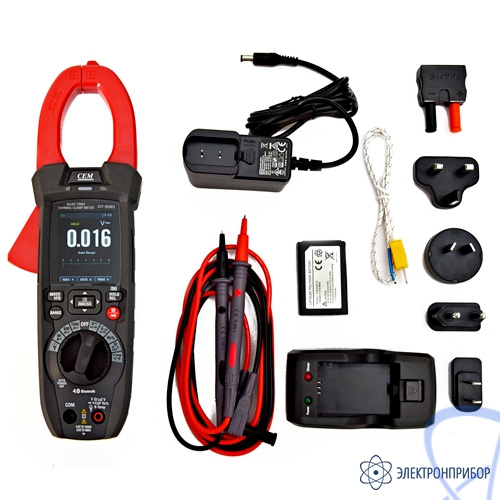

№	Наименование	Количество
1	Токоизмерительные клещи AC/DC TRMS с тепловизором DT-9581	1
