Назначение клещей D30N:

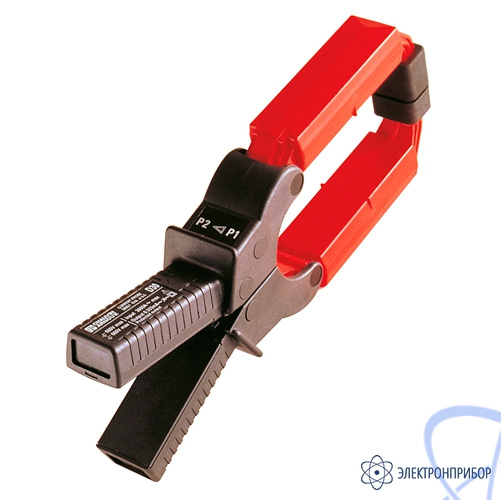

Серия токовых клещей D включает токоизмерительные клещи с высокими техническими характеристиками и разработанные для измерения больших значений переменного тока. Их высокий коэффициент трансформации и низкий фазовый сдвиг в совокупности с широкой частотной характеристикой позволяют выполнять с высокой точностью измерение значений тока и мощности.
Высокое качество магнитопроводов и обмотки катушек определяет высокую точность измерений тока до 3000 A (AC). Прямоугольные захваты позволяют использовать токовые клещи для измерения на кабелях большого диаметра или на шинопроводах.
Токовые клещи серии D обеспечивают превосходные возможности для измерения истинных среднеквадратичных значений и дают точное воспроизведение сигнала. В серии D объединены два различных типа токовых клещей.
Первый тип действует как традиционный трансформатор тока с током на выходе (мА) и широким диапазоном коэффициентов передачи. Токовые клещи первого типа могут использоваться с мультиметрами, оборудованием для измерения параметров гармоник и мощности, с регистрирующими приборами и другим оборудованием, имеющим вход для переменного тока. Токовые клещи второго типа дают точный выходной сигнал напряжения пропорционально измеряемому току (1 мВ/A, 10 мВ/A или 100 мВ/A). Такой выход по напряжению позволяет выводить значение измерения на дисплей или регистрировать значение на оборудовании, не имеющем входа для тока. Модель D38N специально разработана для использования с осциллографами, приборами, отображающими форму сигналов, или другими измерительными устройствами, использующими преимущество высокой широкой частотной характеристики, имеющими вход типа BNC. Модель D38N содержит специальную схему и три диапазона измерения для максимального расширения частотной характеристики.
