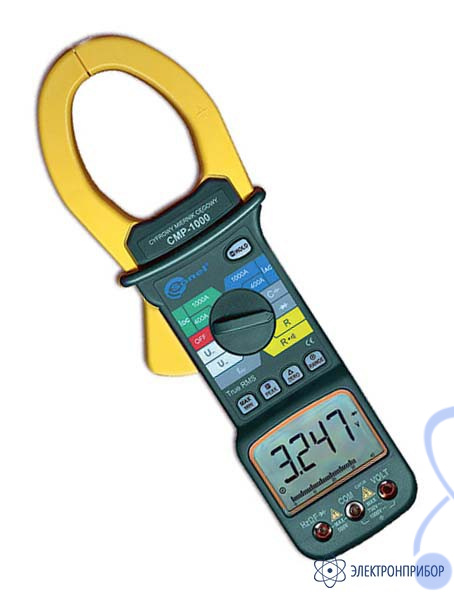

CMP-1000 — клещи токоизмерительные с мультиметром

Назначение и область применения:

Клещи токоизмерительные CMP-1000 с мультиметром предназначены для моментальной выдачи параметров цепей переменного и постоянного тока на электроустановках промышленных, административных и жилых зданий. Максимальный диаметр кабеля - 57 мм или размер шины 70х18 мм.

Основные характеристики клещей CMP-1000:

измерение переменного тока True RMS до 1000 А ;

измерение постоянного тока до 1000 А ;

измерение напряжения переменного тока True RMS до 750 В;

измерение напряжения постоянного тока до 750 В;

измерение сопротивления до 40МОм с разрешением от 0,1Ом;

измерение емкости до 40 мкФ;

измерение частоты до 400 кГц;

тестирование диодов;

контроль целостности электрических соединений;

автоматический или ручной выбор измерительных диапазонов;

наличие функции запоминание результатов для последующего их считывания;

запоминание минимальных и максимальных значений;

регистрация пиковых значений переменного тока;

режим относительных измерений;

Основные технические характеристики клещей CMP-1000:

Измерение постоянного тока

Диапазон	Разрешение	Основная погрешность
400 A	0,1 A	± (1,5% и. в + 5 ед. мл. разряда) для 0 ... 600 А ± (2,5% и. в. + 5 ед. мл. разряда) для 600 ... 800 А ± (3,5% и. в. + 5 ед. мл. разряда) для > 800 А
1000 А	1 А

Измерение переменного тока (True RMS)

Диапазон	Разрешение	Основная погрешность
400 A	0,1 A	± (1,5% и. в + 5 ед. мл. разряда) для 0..600 A, 50..60 Гц ± (2,0% и. в. + 5 ед. мл. разряда) для > 600 A, 50..60 Гц ± (3,0% и. в. + 5 ед. мл. разряда) для 0..600 A, 61..400 Гц ± (3,5% и. в. + 5 ед. мл. разряда) для > 600 A, 61..400 Гц
1000 А	1 А

Пиковый коэффициент (CRESTF переменного тока TOR) ≤ 3

Измерение напряжения постоянного тока

Диапазон	Разрешение	Основная погрешность	Входное сопротивление
0,4 В	0,1 мВ	± (0,5% и. в. + 1 ед. мл. разряда)	> 1000 МОм
4 В	1 мВ		11 МОм
40 В	0,01 В		10 МОм
400 В	0,1 В		10 МОм
1000 В	1 В		10 МОм

Измерение напряжения переменного тока (True RMS)

Диапазон	Разрешение	Основная погрешность	Входное сопротивление
0,4 В	0,1 мВ	± (1,5% и. в. + 1 ед. мл. разряда)	> 1000 МОм
4 В	1 мВ		11 МОм
40 В	0,01 В		10 МОм
400 В	0,1 В		10 МОм
750 В	1 В		10 МОм

Эффективная точность: входной сигнал > 40 мВ, частотная характеристика: 50..60 Гц
Входная емкость < 100 пФ
Пиковый коэффициент (CRESTF переменного тока TOR) ≤ 3

Измерение сопротивления

Диапазон	Разрешение	Основная погрешность
0.4 кОм	0,1 Ом	± (1,2% и. в. + 4 ед. мл. разряда)
4 кОм	0,001 кОм	± (1,0% и. в. + 2 ед. мл. разряда)
40 кОм	0,01 кОм
400 кОм	0,1 кОм
4 МОм	1 кОм	± (1,5% и. в. + 4 ед. мл. разряда)
40 МОм	10 кОм	± (2,0 % и. в. + 4 ед. мл. разряда)

Напряжение ожидания: 0,4 В постоянного тока

Тестирование целостности

Диапазон	Разрешение	Время отклика
400,0 Ом	0,1 Ом	около 100 мс

Напряжение ожидания: 0,4 В постоянного тока
Звуковой сигнал для значений сопротивления ниже 40 Ом

Измерение ёмкости

Диапазон	Разрешение	Основная погрешность *
4 пФ	0,001 пФ	± (1,5% и. в. + 40 ед. мл. разряда) **
40 пФ	0,01 пФ	± (1,5% и. в. + 4 ед. мл. разряда) **
400 пФ	0,1 пФ	± (1,5% и. в. + 4 ед. мл. разряда)
4 мкФ	0,001 мкФ	± (1,5% и .в. + 4 ед. мл. разряда)
40 мкФ	0,01 мкФ	± (1,5% и. в. + 4 ед. мл. разряда) для < 20 мкФ ± (5,0% и. в. + 4 ед. мл. разряда) для > 20 мкФ

* - для многослойного конденсатора или другого
** - для относительного измерения

Тестирование диодов

Диапазон	Разрешение	Основная погрешность
4 В	0,001 В	± (1,0% и. в. + 2 ед. мл. разряда)

Напряжение ожидания: 3,2 В постоянного тока
Ток тестирования: 0,6 мA

Измерение частоты

Диапазон	Разрешение	Основная погрешность
99,99 Гц	0,01 Гц	± (0,1% и. в. + 10 ед. мл. разряда)
999,9 Гц	0,1 Гц	± (0,1% и. в. + 4 ед. мл. разряда)
9,999 кГц	0,001 кГц	± (0,1% и. в. + 4 ед. мл. разряда)
99,99 кГц	0,01 кГц	± (0,1% и. в. + 8 ед. мл.р азряда)
400,0 кГц	0,1 кГц	± (0,1% и. в. + 20 ед. мл. разряда)

Уровень разрешения: 2,5 В
для частоты ниже 100 Гц и выше 100 кГц результат может быть нестабилен
Для частоты ниже 1 Гц дисплей покажет 00,00 Гц

Дополнительные технические характеристики клещей CMP-1000:

Наименование параметра	Значение
Габариты (Ш x В x Г)	277 х 102 х 49 мм
Масса	0,54 кг
Дисплей	жидкокристаллический, 3 ¾-разрядный (4 разряда для измерения частоты)
Питание измерителя	элементы питания 9 В типа 6F22
Время непрерывной работы	100 часов для алкалиновых элементов питания
Максимальное сечение проводов	Ø 57 мм или шина 70x18 мм
Температурный диапазон	0 ... +50°C
Температура хранения	-20 ... +60°C, при относительной влажности < 80%
Время бездействия до самоотключения	30 минут
Поляризация	автоматическая, рекомендуется отрицательная поляризация (-)
Тестовая частота	номинальная 2x/с, 1x/с по емкости и частоте и 20x/s при аналоговом экране
Категория безопасности согласно PN-EN 61010-1:2002	III 1000В
Степень защиты корпуса согласно PN-EN 60529	IP40
Соответствие требованиям норм	PN-EN 61010-1:2002 PN-EN 61010-2-032
Стандарт качества	ISO 9001
