Назначение индикатора прочности бетона БЕТОН-70:
Индикатор прочности бетона БЕТОН-70 предназначен для измерения времени распространения ультразвуковых колебаний в строительных материалах при:
- экспрессных определениях прочности бетона в изделиях сложной конфигурации;
- определении прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях способами сквозного или поверхностного прозвучивания по ГО СТ 17624-2012 «Бетоны. Ультразвуковой метод определения прочности»;
- определении прочности при сжатии кирпича и камней силикатных способом сквозного прозвучивания по ГО СТ 24332-88 «Кирпич и камни силикатные. Ультразвуковой метод определения прочности при сжатии».
Описание индикатора прочности бетона БЕТОН-70:
Принцип действия БЕТОН-70 основан на измерении временного интервала между моментом излучения ультразвукового (УЗ) импульса и моментом приема УЗ импульса, прошедшего через контролируемый объект или конструкцию при известной базе прозвучивания. Данные о времени или скорости распространения УЗ импульса используются для определения прочности бетона, кирпича и силикатных камней по экспериментально установленным в соответствии с методиками ГОСТ 17624-87 и ГОСТ 24332-88 градуировочным зависимостям «время распространения УЗ импульса - прочность строительного материала» или «скорость распространения УЗ импульса - прочность строительного материала».

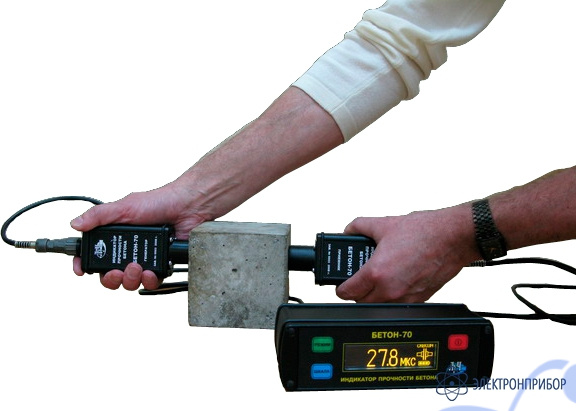

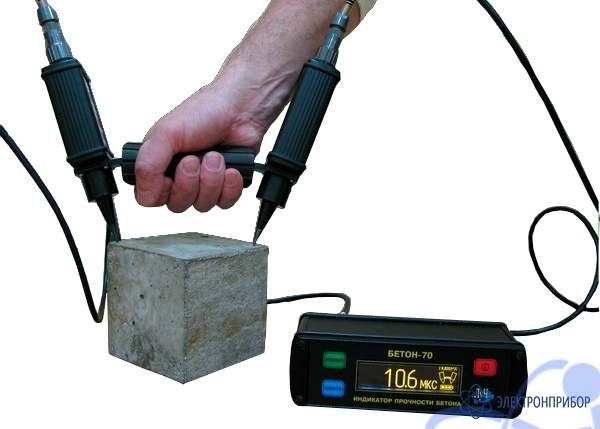

Прибор представляет собой электронный блок с подключаемыми к нему при помощи соединительных кабелей УЗ пьезоэлектрическими преобразователями (УЗ ПЭП) для сквозного или поверхностного прозвучивания. УЗ ПЭП для поверхностного прозвучивания закреплены на скобе, обеспечивающей постоянство базы прозвучивания.

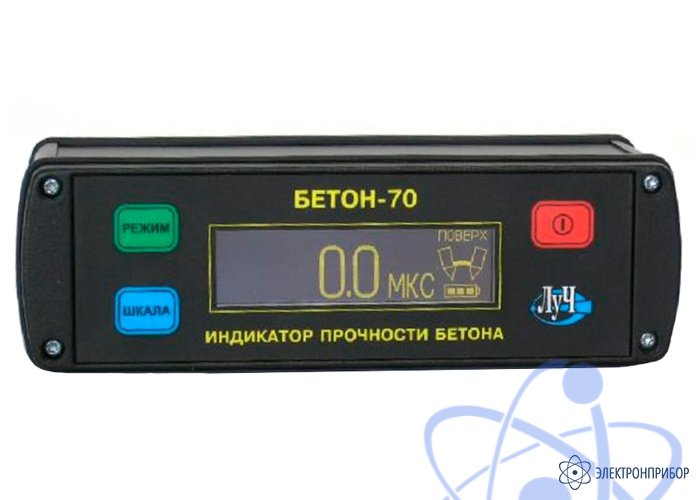

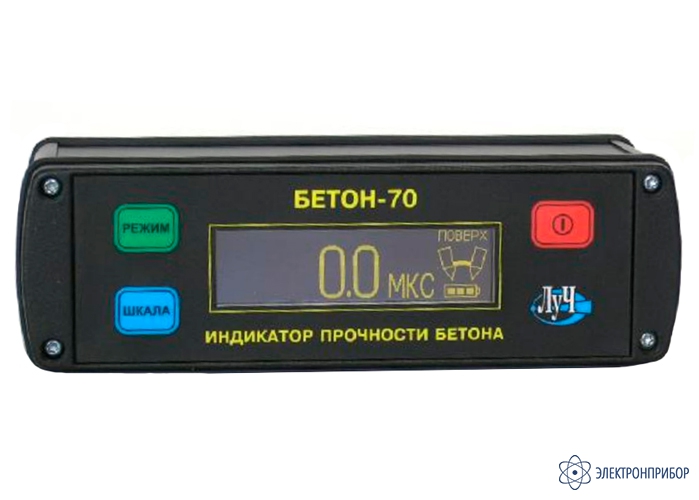

Электронный блок выполнен в жестком металлическом корпусе. На лицевой панели расположены графический светодиодный дисплей и маслобензостойкая пленочная клавиатура. Встроенный источник питания (аккумуляторная батарея) размещен внутри корпуса.
Особенности индикатора прочности бетона БЕТОН-70:
- поверхностный или сквозной режим прозвучивания;
- нормированное усилие прижатия преобразователя при поверхностном прозвучивании;
- возможность измерения времени или скорости распространения УЗ колебаний при поверхностном прозвучивании;
- возможность статистической обработки полученных результатов измерения;
- возможность выявления трещин, пустот и других нарушений сплошности в строительных материалах: бетон и железобетон, силикатный и керамический кирпич, мрамор, гранит и прочее;
- возможность контроля материалов с большим затуханием УЗ колебаний;
- возможность использования удлинённых соединительных кабелей для увеличения диапазона прозвучивания;
- прочный алюминиевый корпус для тяжелых условий эксплуатации.
