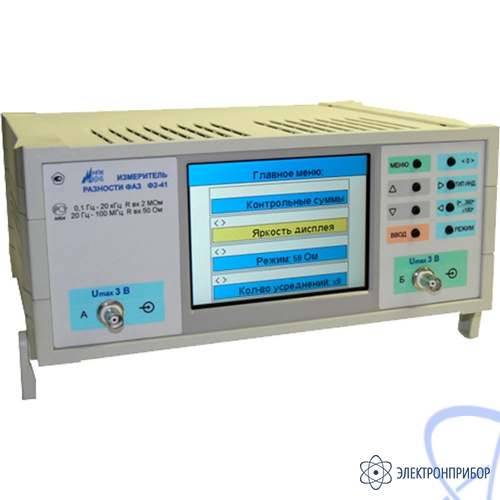

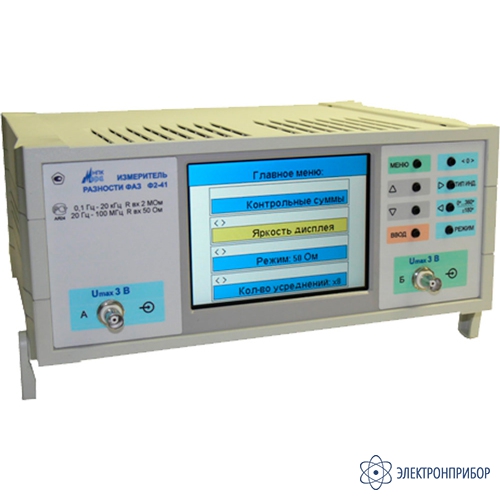

Ф2-41 — измеритель разности фаз - купить в Казахстане, цены

Производитель

Межповерочный интервал

24 мес

Артикул

57198

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение измерителя разности фаз Ф2-41:

Измеритель разности фаз Ф2-41 предназначен для автономного или дистанционного измерения угла фазового сдвига между двумя гармоническими сигналами в диапазоне 0..360 или +/-180, а также отношений их уровней.

Прибор может быть использован для исследования фазовых и амплитудных характеристик радиотехнических цепей, фильтров, усилителей и резонаторов.

Измеритель разности фаз Ф2-41 обеспечивает:

Измерение разности фаз гармонических сигналов;
Измерение отношений уровней сигналов;
Индикацию частоты переменного сигнала, действующего на входе «А» измерителя;
Индикацию уровней сигналов на входах прибора;
Работу с последовательными интерфейсами, RS-232C (EIA-232E, EIA-232D) и USB 1.1.

Технические характеристики измерителя разности фаз Ф2-41:

Параметр	Значение
Характеристики режимов измерения
Режимы измерения	Стандартный		Низкочастотный
Сопротивление измерительных входов	50 Ом, КСВ ≤ 1,2		2,5 МОм \|\| 20 пФ
Частотный диапазон	От 20 Гц до 100 МГц		От 0,1 Гц до 20 кГц
Предельные уровни входных сигналов, действующих на входе «А»	От минус 20 до 13 дБм		От 20 мВ до 2 В (20...200 В с внешним делителем)
Предельные уровни входных сигналов, действующих на входе «Б»	От минус 40 до 13 дБм		От 2 мВ до 2 В (2...200 В с внешним делителем)
Измерение отношений уровней сигналов	Да		Нет
Погрешность измерения разности фаз в режиме "Стандартный"
Отношение уровней сигналов, дБ	Погрешность измерения разности фаз в частотных диапазонах, °
	20 Гц...20 кГц	20 кГц...1 МГц	1...50 МГц	50...80 МГц	80...100 МГц
0*	±0,05	±0,2	±0,5	±1,1	±1,1
20≤	±0,61	±0,62	±0,85	±1,6	±1,6
30...20	±0,9	±0,9	±1,2	±1,9	±1,9
40...30	±1,2	±2,3	±1,5	±2,2	±2,2
0...40	±1,9	±7,3	±3,1	±2,8	±3,3
* - при равных уровнях сигналов на входах «А» и «Б»
Погрешность измерения разности фаз в режиме «Низкочастотный»
Пределы допускаемой погрешности измерения при отношениях уровней сигналов: 1*; 10≤; 32...10; 100...32; 316...100	±0,05; ±0,61; ±0,9; ±1,2; ±1,9
* - при равных уровнях сигналов на входах «А» и «Б»
Погрешности измерения отношений уровней сигналов
Погрешность измерения в диапазоне частот от 9 кГц до 20 кГц	Не более ±1,5 дБ
Погрешность измерения в диапазоне частот от 20 кГц до 50 кГц	Не более ±0,8 дБ
Погрешность измерения в диапазоне частот от 100 кГц до 100 мГц	Не более ±0,5 дБ
Общие характеристики
Диапазон рабочих температур	+5…+30 °C
Относительная влажность воздуха	Не более 80%, при температуре 25 °C
Напряжение питания сети	220 В, с частотой 50 Гц
Потребляемая мощность	Не более 40 ВА
Габаритные размеры измерительного блока	Не более 317 х 257 х 132 мм
Размеры пользовательской тары	Не более 563 х 194 х 972 мм
Масса измерительного блока	Не более 4 кг
Масса прибора в измерительной таре	Не более 7 кг

№	Наименование	Количество
1	Измеритель разности фаз Ф2-41	1
2	Кабель соединительный 7/3,04 и байонет	2
3	Кабель соединительный байонет - байонет	2
4	Вставка плавкая сетевая ВП2Б-1В 1А250 В	2
5	Шнур соединительный сетевой	1
6	Кабель соединительный интерфейса USB	1
7	Кабель К8 (СТЫК С2, RS-232)	1
8	Щуп-делитель	2
9	Делитель	1
10	Адаптер	2
11	Футляр для хранения и транспортировки	1
12	Руководство по эксплуатации	1
13	Формуляр	1
