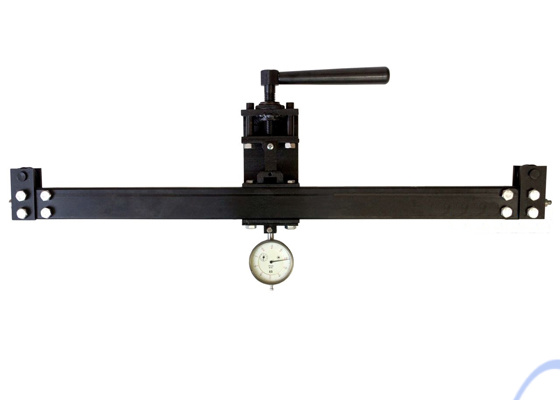

Описание измерителя натяжения троса ИНТК-3:
Известны несколько типов датчиков для измерения силы натяжения. Все они имеют как преимущества, так и недостатки:
- механические динамометры отличаются большими габаритами;
- электронные динамометры представляют собой дорогие приборы, требующие наличия преобразователей и электрического питания;
- датчики перемещения отличаются сложностью конструкции.
Наиболее используемые — механические динамометры — имеют хаотично изменяющуюся цену деления индикатора, что объясняется только смещением конструктивных элементов друг относительно друга при нагружении во время измерений и чего, в пределах упругой области работы конструктивных элементов, принципиально быть не должно. В результате ставится под сомнение достоверность получаемых измерений.
Для повышения точности измерений и формирования линейной зависимости между относительным смещением рамы и упорной балки в ИНТК-3 реализован ряд конструктивных решений, которые позволили:
- стабилизировать положение внутренней упорной балки относительно рамы;
- увеличить точность измерения силы натяжения нажимного устройства для изменения интервалов поперечной деформации испытуемого объекта (троса или кабеля) в зависимости от ожидаемых интервалов измеряемых усилий.
Измеритель натяжения троса ИНТК-3 используется для измерения и контроля величины усилия натяжения тросов, канатов, кабелей, проводов, нитей, ремней, лент и других гибких элементов без разрыва силовой схемы.
Калибровка измерителя натяжения ИНТК-3 проводится предприятием изготовителем по методике МК5034273.04.16, разработанной лабораторией УСЭТС. Первая калибровка собранного изделия проводится перед его реализацией.
ТУ4273-074 -12719185-2016.
