Назначение ультразвукового дефектоскопа УД2-70:

Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.

Описание ультразвукового дефектоскопа УД2-70:

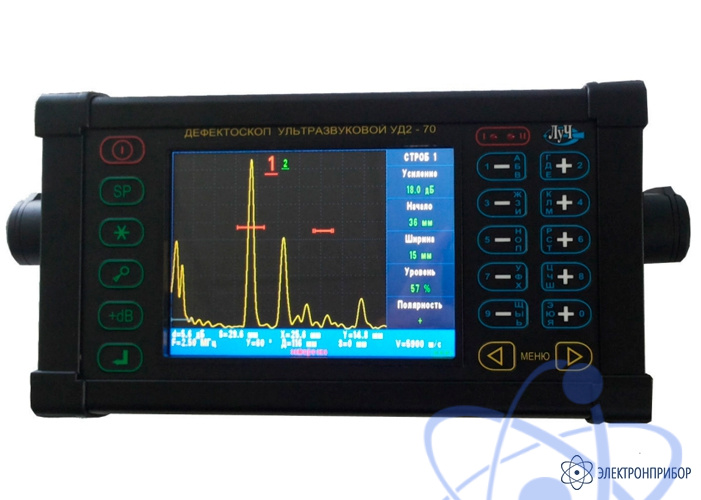

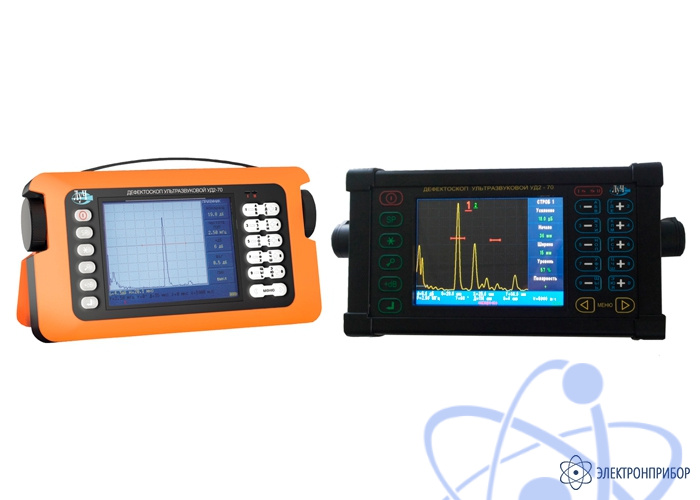

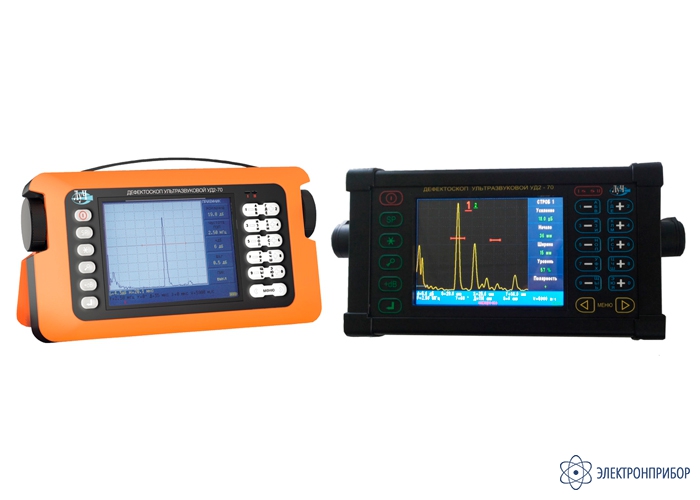

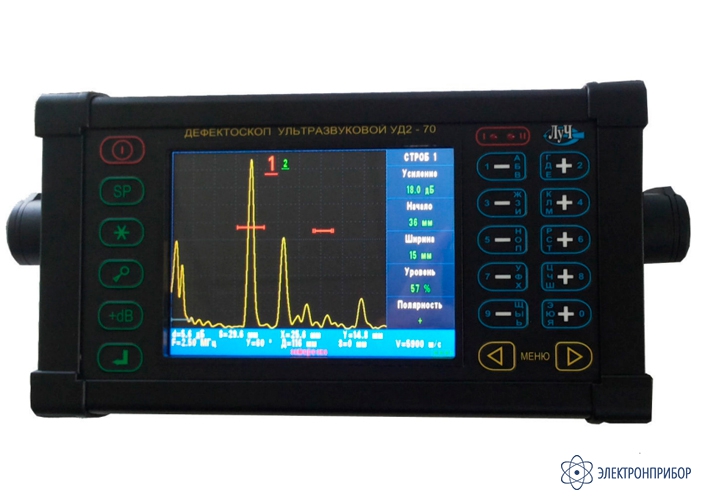

Дефектоскоп УД2-70 представляет собой электронный блок с подключенным посредством кабеля ультразвуковым преобразователем (УЗ ПЭП). Электронный блок может выпускаться в двух исполнениях: в жестком металлическом корпусе с ручкой для переноски и в пластиковом корпусе. На лицевой панели расположены многофункциональный цветной жидкокристаллический дисплей и маслобензостойкая пленочная клавиатура.

На задней панели расположены коммутационные разъемы для подключения УЗ ПЭП, блока питания, вход и выход синхроимпульсов и USB-разъемы для подключения внешних устройств. Аккумуляторная батарея крепится к задней панели блока при помощи винтов.

В основу работы дефектоскопа положена способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов и границ материалов. Дефектоскоп реализует эхо-импульсный, теневой и зеркальнотеневой методы ультразвукового неразрушающего контроля. Отображение полученных сигналов на дисплее осуществляется в виде развертки типа А (А-скан).

Особенности ультразвукового дефектоскопа УД2-70:

построение АРД -диаграмм и оценка площади дефекта;
два независимых строба АСД;
иммерсионный режим работы;
автоматическая регулировка усиления;
возможность синхронизации с внешними устройствами;
возможность обновления программного обеспечения Потребителем;
В-скан;
большой цветной дисплей с высокой разрешающей способностью;
встроенные часы и календарь;
прочный корпус для тяжелых условий эксплуатации;
возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
встроенные типовые настройки для контроля деталей подвижного состава ОАО «РЖД»;
специальная комплектация для ОАО «РЖД» и метрополитена.
возможность выпуска специальной версии с настройками по требованиям Потребителя.

Технические характеристики ультразвукового дефектоскопа УД2-70:

Параметр	Значение
Рабочие частоты	0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц
Диапазон контроля по стали	от 1 до 7500 мм
Диапазон рабочих частот приёмного такта	от 0,2 до 12 МГц
Диапазон устанавливаемых скоростей УЗ колебаний	от 100 до 15000 м/с
Частота повторения зондирующих импульсов	30; 60; 120; 250; 500; 1000; 2000 Гц
Диапазон регулировки усиления	от 0 до 100 дБ с дискретностью 0,5; 1,0 дБ
Отсечка	Линейная, компенсированная, от 0 до 100% высоты экрана
Развёртка	тип А, В
Диапазон задержки развёртки	от -30 до 5000 мм
Погрешность измерения глубины залегания дефектов	± (0,5 + 0,02 H) мм
Дискретность измерения расстояний	0,1 мм
Погрешность измерения отношений амплитуд сигналов	± (0,1 + 0,02 N) дБ
Диапазон регулировки ВРЧ	от 0 до 80 дБ
Память: - настроек - изображения развёртки типа А - значений глубиномера	400 400 4000
Интерфейс связи с компьютером	USB
Размер рабочей части экрана	111,4 х 83,5 мм
Диапазон рабочих температур	-10...+50 °С
Электрическое питание: - аккумуляторное - сеть переменного тока	12 В; 220 В 50 Гц
Время непрерывной работы	не менее 14 ч
Степень защиты корпуса	IP 63
Габаритные размеры (без ручки для переноса): - пластиковый корпус - металлический корпус	не более 280 × 150 × 80 мм не более 245 × 145 × 77 мм
Масса электронного блока: - пластиковый корпус - металлический корпус	не более 1,6 кг не более 2,2 кг

№	Наименование	УД2-70 общего назначения (стандартная комплектация) металлический корпус, пластиковый корпус	УД2-70 версия локомотивная	УД2-70 версия вагонная
1	Электронный блок дефектоскопа УД2-70	1	1	1
2	Ультразвуковой пьезоэлектрический преобразователь (УЗ ПЭП)	от 1*	6+4*	6+1*
	- П111-2,5- К12-003	-	1	1
	- П111-5-К6-003	-	1	1
	- П121-0,4-90-003 (для контроля поверхности катания бандажей)	-	1	1
	- П121-2,5-40-М-003	-	1	1
	- П121-2,5-50-М-003	-	1	1
	- П131-2,5-0°/18°-ВО-04 комбинированный (для контроля осей колесных пар)	-	1	1
3	Кабель соединительный (УЗ ПЭП/электронный блок) **	1	1	1
4	Сетевой блок питания	1	1	1
5	Съемная аккумуляторная батарея	1	1	1
6	Программное обеспечение	1	1	1
7	Сумка для переноски	1	1	1
8	Руководство по эксплуатации	1	1	1
9	Паспорт	1	1	1

* Поставляется по заказу потребителя за дополнительную плату из прилагаемой номенклатуры УЗ ПЭП.
** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП.

Дополнительная комплектация УД2-70 общего назначения

(Поставляется за отдельную плату)

№	Наименование
1	Ультразвуковые пьезоэлектрические преобразователи (типы УЗ ПЭП оговариваются при оформлении заказа)
2	Комплект для построения АРД диаграмм (Программное обеспечение для электронного блока, Памятка по установке программного обеспечения, Образец V2)
3	Устройство со съемным носителем
4	Инвертор -12 В; ~220В
5	Запасная аккумуляторная батарея
6	Переходник для заряда съемной аккумуляторной батареи вне прибора
7	Чехол

Дополнительная комплектация УД2-70 версия локомотивная

(Поставляется за отдельную плату)

№	Наименование
1	Ультразвуковой пьезоэлектрический преобразователь П122-2,5-90-004 (для контроля зубьев шестерни)
2	Ультразвуковой пьезоэлектрический преобразователь П122-2,5-90-003 (для контроля зубьев зубчатого колеса)
3	Ультразвуковой пьезоэлектрический преобразователь ПЭП П111-1,25-К20-003 (для контроля удлиненных ступиц)
4	Ультразвуковой пьезоэлектрический преобразователь ПЭП П131-2,5-0°/18°-ВО-03 (комбинированный для контроля осей колесных пар)
5	Переходник для заряда съемной аккумуляторной батареи вне прибора
6	Устройство сканирования бандажей и ободьев колес типа УСБК
7	Стандартный образец СО-3Р или СО-2
8	Запасная аккумуляторная батарея
9	Чехол

Дополнительная комплектация УД2-70 версия вагонная

(Поставляется за отдельную плату)

№	Наименование
1	Ультразвуковой пьезоэлектрический преобразователь П111-5-6-ШС-003
2	Переходник для заряда съемной аккумуляторной батареи вне прибора
3	Устройство сканирования колес УСКм
4	Стандартный образец СО-3Р или СО-2
5	Запасная аккумуляторная батарея
6	Чехол
