Назначение ультразвукового дефектоскопа УД2-70:
Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.
Описание ультразвукового дефектоскопа УД2-70:

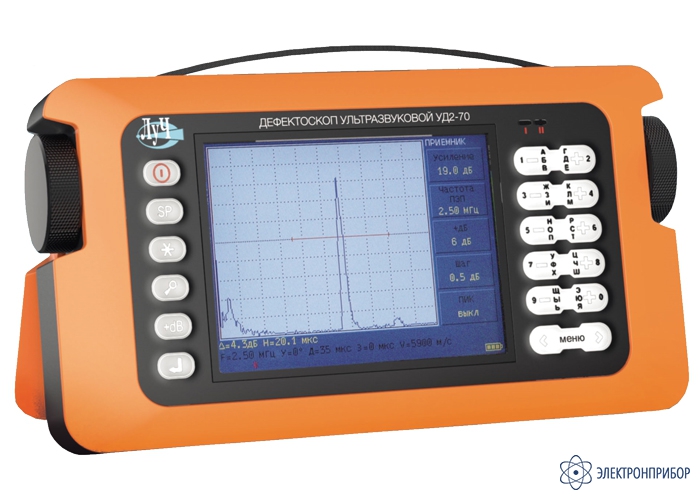

Дефектоскоп УД2-70 представляет собой электронный блок с подключенным посредством кабеля ультразвуковым преобразователем (УЗ ПЭП). Электронный блок может выпускаться в двух исполнениях: в жестком металлическом корпусе с ручкой для переноски и в пластиковом корпусе. На лицевой панели расположены многофункциональный цветной жидкокристаллический дисплей и маслобензостойкая пленочная клавиатура.
На задней панели расположены коммутационные разъемы для подключения УЗ ПЭП, блока питания, вход и выход синхроимпульсов и USB-разъемы для подключения внешних устройств. Аккумуляторная батарея крепится к задней панели блока при помощи винтов.
В основу работы дефектоскопа положена способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов и границ материалов. Дефектоскоп реализует эхо-импульсный, теневой и зеркальнотеневой методы ультразвукового неразрушающего контроля. Отображение полученных сигналов на дисплее осуществляется в виде развертки типа А (А-скан).
Особенности ультразвукового дефектоскопа УД2-70:
- построение АРД -диаграмм и оценка площади дефекта;
- два независимых строба АСД;
- иммерсионный режим работы;
- автоматическая регулировка усиления;
- возможность синхронизации с внешними устройствами;
- возможность обновления программного обеспечения Потребителем;
- В-скан;
- большой цветной дисплей с высокой разрешающей способностью;
- встроенные часы и календарь;
- прочный корпус для тяжелых условий эксплуатации;
- возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
- встроенные типовые настройки для контроля деталей подвижного состава ОАО «РЖД»;
- специальная комплектация для ОАО «РЖД» и метрополитена.
- возможность выпуска специальной версии с настройками по требованиям Потребителя.
