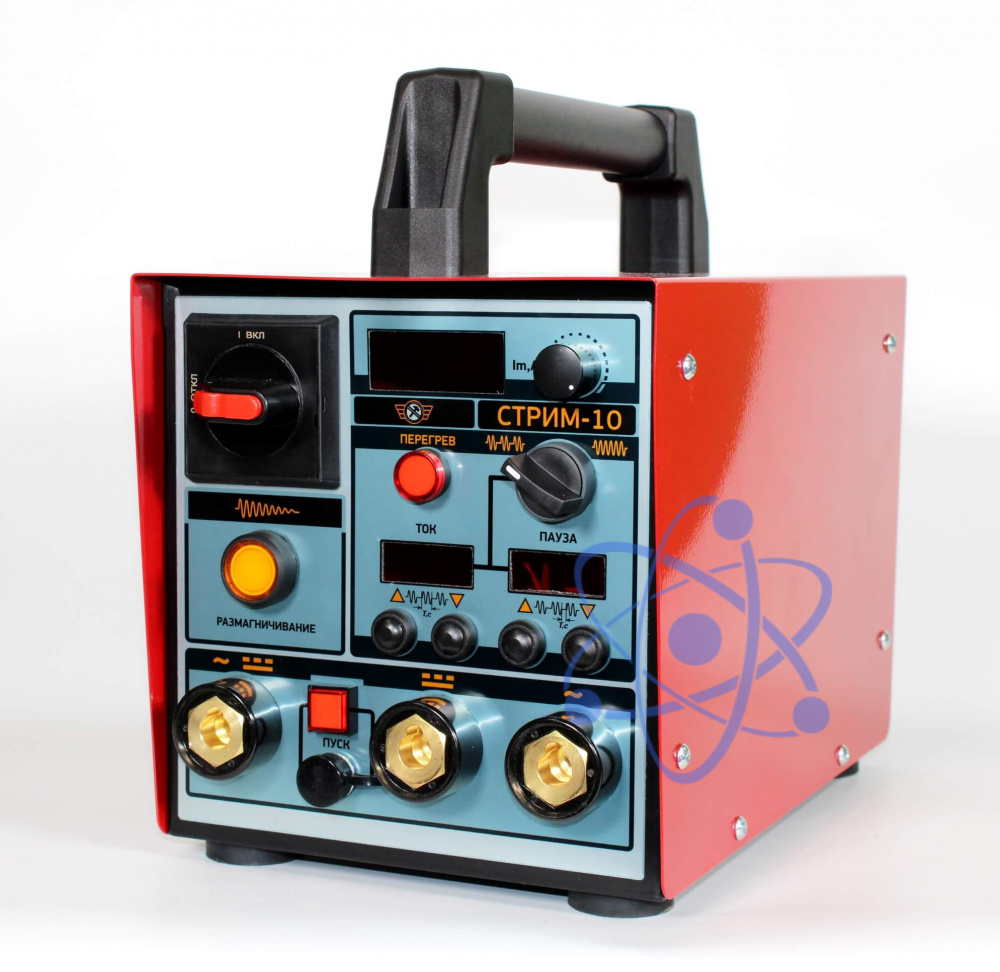

Магнитопорошковый дефектоскоп СТРИМ-10 производства НПП “Машпроект” предназначен для неразрушающего контроля металлических изделий.
Прибор предназначен для выполнения магнитопорошкового контроля в полевых, производственных или лабораторных условиях. С помощью прибора выявляют поверхностные и подповерхностные дефекты изделий из ферромагнитных материалов: трещины, флокены, несплавления.
Принцип работы: намагничивание объекта контроля для поиска различных несплошностей с последующим размагничиванием.
Дефектоскоп используется для проверки структурного состояния, прочностных и иных механических свойств различных заготовок, металлоконструкций, деталей железнодорожного транспорта, как на стадии изготовления, так и в процессе эксплуатации.
Особенности дефектоскопа
Мобильность и малый вес прибора (16 кг) успешно сочетается с высокой величиной генерируемого выходного тока.
Оператор может проводить как циркулярное, так и продольное намагничивание объектов контроля.
Доступна версия СТРИМ-10A без постоянного тока.
Дефектоскоп разработан в соответствии с ГОСТ Р 56512-2015 “Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы” и ГОСТ Р 53700-2009 “Контроль неразрушающий. Магнитопорошковый метод. Часть 3. Оборудование”.
Преимущества дефектоскопа СТРИМ-10
- Переменный и постоянный (выпрямленный однополупериодный) ток намагничивания
- Плавная регулировка амплитуды тока
- Намагничивание непрерывным и прерывистым (импульсным) током
- Индикация непосредственно амплитудного значения тока намагничивания
- Гибкая настройка прерывистого тока, вплоть до работы одиночными импульсами
- Автоматическое размагничивание объектов контроля
- Сохранение настроек при выключении
- Автоматическая защита от перегрева
- Подключение различных намагничивающих устройств
Объекты контроля:
- Строительные металлические конструкции
- Зубчатые колеса
- Литые детали
- Отливки, поковки
При намагничивании зоны контроля непосредственно над дефектом образуется самая большая концентрация магнитных силовых линий. Здесь и будут скапливаться намагниченные частицы порошка, приобретая определенную структуру. По мере удаления от дефектного участка (трещины, несплошности) – плотность частиц порошка уменьшается.
Далее следует визуальная расшифровка индикаторных линий – определение локализации, ориентации и протяженности поверхностных и подповерхностных дефектов. Полученную картину также можно сравнить с контрольными образцами для магнитопорошковой дефектоскопии.
Преимущества дефектоскопа СТРИМ-10 в эксплуатации
- Дефектоскоп разработан в соответствии с российскими и зарубежными стандартами.
- Выполняет неразрушающий контроль объектов из ферромагнитных материалов в полевых, производственных или лабораторных условиях.
- Дефектоскоп сконструирован для мобильного применения, но может работать и в стационарных стендах МПД.
- В приборе реализованы: плавная регулировка амплитуды тока, намагничивание непрерывным и прерывистым (импульсным) токами, установка времени намагничивания, размагничивание объектов контроля.
