Назначение многоканального ультразвукового дефектоскопа Пеленг-415:

Ультразвуковой дефектоскоп Пеленг-415 предназначен для:

работы в составе многоканальных автоматизированных и механизированных установок;
работы с механизированными многоканальными сканерами;
контроля продукции на наличие дефектов типа нарушение сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений;
измерения глубины и координат залегания дефектов;
построения АРД-диаграмм и измерения эквивалентной площади дефекта.

Описание многоканального ультразвукового дефектоскопа Пеленг-415:

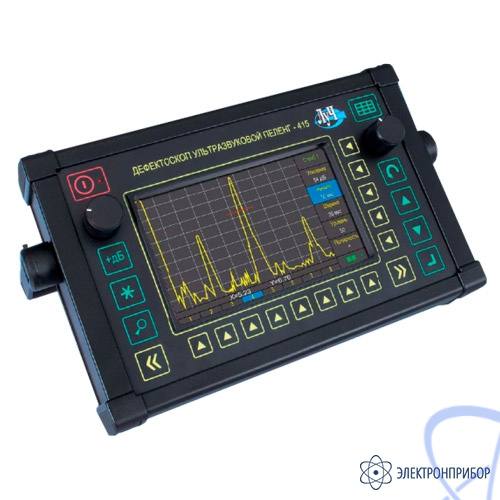

Дефектоскоп Пеленг-415 представляет собой электронный блок с подключенным посредством кабеля ультразвуковым преобразователем. Дефектоскоп содержит восемь независимых измерительных каналов. Электронный блок выполнен в жестком металлическом корпусе с ручкой для переноски. На лицевой панели расположены многофункциональный цветной жидкокристаллический дисплей, два энкодера и маслобензостойкая пленочная клавиатура.

На задней панели расположены коммутационные разъемы для подключени яультразвуковых преобразователей, зарядного устройства, вход и выход синхроимпульсов и USB-разъемы для подключения внешних устройств. Автономный источник питания крепится к задней панели блока при помощи винтов.

В основу работы дефектоскопа положена способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов и границ материалов. Дефектоскоп реализует эхо-импульсный, теневой и зеркально-теневой методы ультразвукового неразрушающего контроля. Отображение полученных сигналов на дисплее осуществляется в виде развертки типа А, В или С (Аскан, В-скан, С-скан).

Особенности многоканального ультразвукового дефектоскопа Пеленг-415:

возможность работы по 8 ультразвуковым каналам одновременно;
удобное изменение параметров и настроек с помощью вращающихся регуляторов;
встроенные АРД-диаграммы;
иммерсионный режим работы;
автоматическая регулировка усиления;
возможность синхронизации с внешними устройствами;
три независимых строба АСД;
возможность обновления программного обеспечения Потребителем;
встроенные часы и календарь;
большой широкоформатный цветной дисплей с высокой контрастностью и разрешающей способностью;
прочный корпус для тяжелых условий эксплуатации;
возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
встроенный текстовый редактор.

Технические характеристики многоканального ультразвукового дефектоскопа Пеленг-415:

Параметр	Значение
Значения номинальных частот УЗ ПЭП, МГц	0,4; 1,25; 1,8; 2,5; 5,0; 10,0 и 15,0
Диапазон изменения коэффициента усиления приемного тракта, дБ	от -20 до 100
Пределы допускаемой абсолютной погрешности аттенюатора: - в диапазоне от 20 до 80 дБ (на каждые 10 дБ усиления) не более, дБ - в диапазоне от минус 20 до 20 и от 80 до 100 дБ не более, дБ	±0,5 ±1,0
Чувствительность приемного тракта, мкВ	100
Характеристики двуполярных зондирующих импульсов: - размах Uр-р , В - длительность, мкс - период, мкс	(100, 150 и 200) ± 10 от 0,02 до 5,0 0,02
Диапазон измерений глубины залегания дефектов (по стали), мм	от 1 до 15100
Дискретность измерений глубины залегания дефектов (по стали), мм	0,01
Пределы допускаемой абсолютной погрешности измерений глубины расположения дефектов не более, мм (где L – измеряемая глубина в мм)	±(0,01+0,005L)
Диапазон измерений толщины изделий (по стали), мм	от 1 до 15100
Дискретность измерений толщины изделий (по стали), мм	0,01
Пределы допускаемой абсолютной погрешности измерений толщины по стали не более, мм (где Н – измеряемая толщина в мм)	±(0,01+0,005Н)
Номинальные значения условной чувствительности дефектоскопа при работе с различными типами УЗ ПЭП, дБ	от 14 до 70
Номинальные значения отношения сигнал/шум в зоне контроля при работе с различными типами УЗ ПЭП, дБ	от 10 до 16
Источники питания: - сеть переменного тока - аккумуляторная батарея, В	частота (50±1) Гц, напряжение от 187 до 242 В 11,5
Время непрерывной работы от аккумуляторной батареи, ч	8
Рабочие условия эксплуатации: - температуры окружающего воздуха, ºС - относительной влажности при 25 ºС, % - атмосферного давления, кПа	от -10 до 50 98 от 84 до 106,7
Габаритные размеры дефектоскопа (без ручки) не более, мм	300×190×90
Масса дефектоскопа с аккумуляторной батареей не более, кг	4,5

№	Наименование	Количество
1	Электронный блок дефектоскопа ПЕЛЕНГ-415	1
2	Кабель соединительный (УЗ ПЭП/электронный блок)	1
3	Кабель соединительный (компьютер/электронный блок)	1
4	Блок аккумуляторный (встроенный)	1
5	Источник питания сетевой GS90F15-P1M	1
6	Программное обеспечение UD5-415	1
7	Чехол	1
8	Сумка для переноски	1
9	Руководство по эксплуатации	1
10	Паспорт	1
11	Методика поверки	1

Дополнительная комплектация ПЕЛЕНГ-415

(Поставляется за отдельную плату)

№	Наименование
1	Ультразвуковые пьезоэлектрические преобразователи (УЗ ПЭП) типа П111, П112, П121
2	Блок аккумуляторный резервный АБП-415
3	Автоматическое зарядное устройство ЛИВЕ.415119.031.600 ЗУ
4	Головные телефоны

Преобразователи специализированные,
