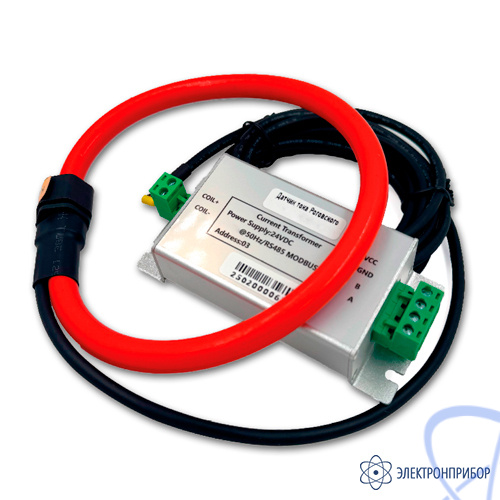

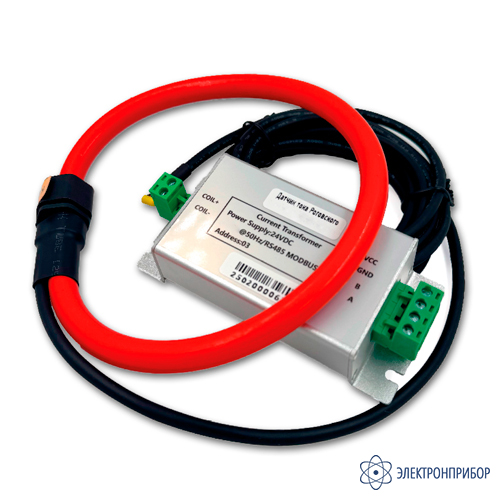

Назначение датчика тока Роговского (номинальное вторичное значение RS-485) КСР-7:
Датчики тока Роговского КСР предназначены для измерения силы переменного тока и передачи полученных значений приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и напряжения до 10 кВ.
Принцип действия датчиков основан на преобразовании магнитного потока, создаваемого измеряемым током, в низковольтное напряжение переменного тока.
По конструкции датчик выполнен из гибкого измерительного кольца и интегратора напряжения. На выходе интегратора формируется различные выходные сигналы, пропорциональные измеренной силе переменного тока.
Преимущества датчика тока Роговского (номинальное вторичное значение RS-485) КСР-7:
- Разъемная конструкция дает возможность размещения прибора на существующие шины и кабели без их демонтажа, что значительно упрощает установку.
- Габаритные размеры и вес гораздо меньше в сравнении с обычными трансформаторами тока.
- Возможность работы в условиях повышенной влажности воздуха (до 100 %) и тумана, что позволяет устанавливать их на улице без специальной защиты.
- Высокая линейность преобразования в диапазоне от 100 А до 200 кА.
- Возможность использования для проводов больших размеров (с диаметром до 600 мм) или неправильной формы.
Применение датчика тока Роговского (номинальное вторичное значение RS-485) КСР-7:
- в схемах измерения низковольтных устройств зданий и сооружений;
- в схемах передачи и распределения электроэнергии, в том числе внутри других изделий;
- для коммерческого учета электроэнергии.
Структура условного обозначения датчиков тока Роговского серии КСР:
(1) По таблице "Метрологические характеристики"
