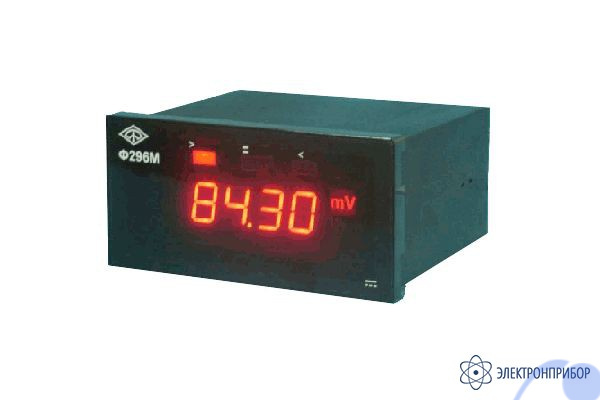

Ф296М — вольтметр цифровой щитовой постоянного тока

Производитель

Артикул

41576

Под заказ

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение щитового вольтметра Ф296МВ:

Вольтметры Ф296МВ постоянного тока, цифровые щитовые однопредельные предназначены для измерение постоянных напряжений, токов или мощностей.

Функции щитового вольтметра Ф296МВ:

измерение;
индикация результатов измерения;
сравнение измеряемой величины с заданными в пределах диапазона измерений уставками ("больше", "меньше");
преобразование измеряемого параметра в выходной унифицированный сигнал силы постоянного тока (от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА);
обмен информацией по интерфейсам RS485 или RS-232.

Питание щитового вольтметра Ф296МВ:

от сети переменного тока напряжением (220±22) В и частотой (50±1) Гц, с использование адаптера БПН 9-0,5;
напряжением (9±2) В постоянного или переменного (действующее значение) тока.
Потребляемая мощность не более 10 В·А.

Пример заказа щитового вольтметра Ф296МВ:

Вольтметр с конечным значением диапазона 100 мВ, интерфейсом RS-485 и аналоговым выходом 0-20 мА:
Прибор цифровой постоянного тока Ф296МВ - 100 мВ - RS485 - 0-20 мА, ТУ 4221-040-71064713-2008.

Технические характеристики щитового вольтметра Ф296МВ:

Общие характеристики
Габаритные размеры	160 х 80 х 140 мм.
Установочные размеры	(152+1,0) х (72+0,7) мм.
Масса	0,5 кг.
Рабочие условия применения
температура окружающего воздуха	от 5 до 50 °С
верхнее значение относительной влажности	90 % при температуре 25 °С
Атмосферное давление	(630-800) мм рт. ст.

Характеристики модификаций
Тип	Способ включения	Предел допускаемой основной погрешности, %	±Хк	Rвх., МОм, не менее (Uш, мВ, не более)
Ф296МВ-100 мВ	Непосредственно	±[0,05+0,025(Хк/Х-1)]	100 мВ	10 МОм
Ф296МВ-1000 мВ			1000 мВ
Ф296МВ-10 В			10 В	1 МОм
Ф296МВ-100 В			100 В
Хк - конечное значение измеряемой величины; Х - значение измеряемой величины Rвх - входное сопротивление (для вольтметров); Uш - падение напряжения (для амперметров).
