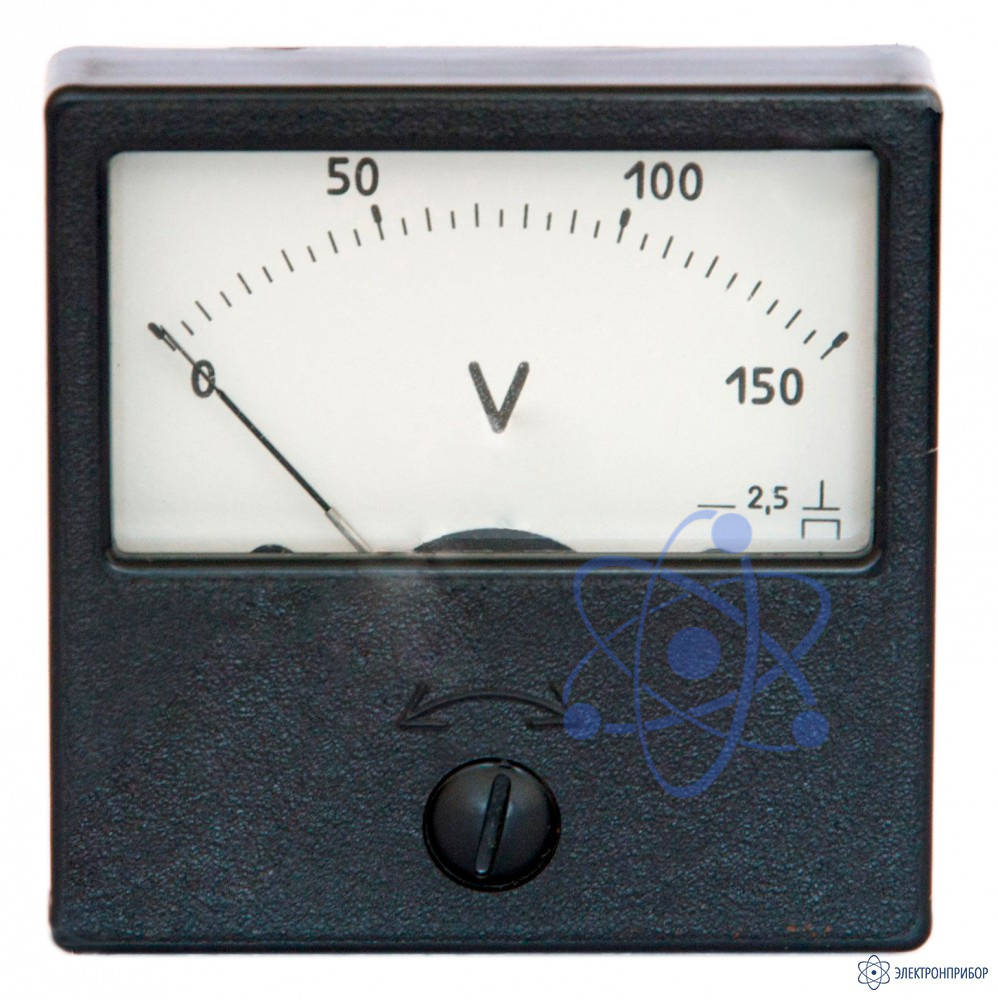

ЭВ2231 — вольтметр щитовой аналоговый постоянного тока

Производитель

Межповерочный интервал

12 мес

Артикул

41116

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение вольтметра ЭВ2231:

Вольтметры, милливольтметры, киловольтметры ЭВ2231 предназначены для встраивания в измерительную и испытательную аппаратуру, служат для измерения напряжения постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых помещениях.

Описание вольтметра ЭВ2231:

Милли-, кило-, вольтметры ЭВ2231 – приборы магнитоэлектрической системы с креплением подвижной части на кернах и подпятниках. Рабочее положение горизонтальное и вертикальное.

Пример заказа вольтметра ЭВ2231:

По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком.

Пример записи при заказе и в технической документации другой продукции: «Милливольтметр ЭВ2231, 0-150 мВ, ТУ 4223-001-05798310-99»;
Без заливки герметиком: «Вольтметр ЭВ2231А, 100-0-100 В, ТУ 4223-001-05798310-99»;
Со специальной шкалой: «Вольтметр ЭВ2231.Х, ТУ 4223-001-05798310-99», где Х – исполнение по конструкторской документации;
Без поставки вспомогательных частей: «Вольтамперметр ЭВ2231 0-30 В и 0-50 А без Р105 ТУ 4223-001-05798310-99».

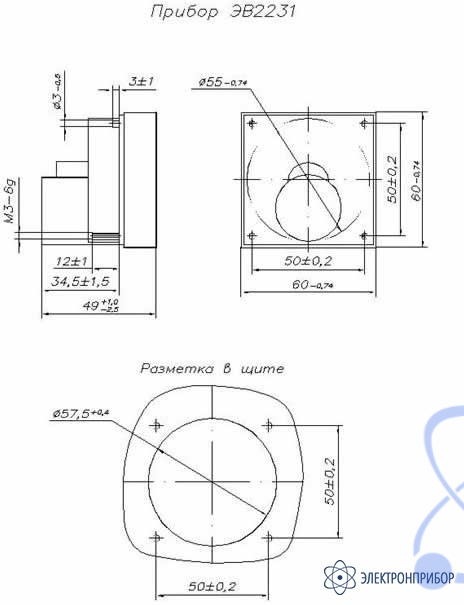

Габаритный чертеж вольтметра ЭВ2231:

Технические характеристики вольтметра ЭВ2231:

Диапазоны измерения	Класс точности	Ток полного отклонения
0-75 мВ	2,5	10 мА
75-0-75 мВ	1,5
0-150 мВ	2,5
150-0-150 мВ	1,5
0-1 В	2,5	1,0 мА
1-0-1 В	1,5
0-1,5 В	2,5
1,5-0-1,5 В	1,5
0-3 В	2,5
3-0-3 В	1,5
0-7,5 В	2,5
7,5-0-7,5 В	1,5
0-15	2,5
15-0-15 В	1,5
0-30 В	2,5
30-0-30 В	1,5
0-50 В	2,5
50-0-50 В	1,5
0-75 В	2,5
75-0-75 В	1,5
0-150 В	2,5
150-0-150 В	1,5
0-250 В	2,5
250-0-250 В	1,5
0-300 В	2,5
300-0-300 В	1,5
0-500 В	2,5
500-0-500 В	1,5
0-3 В, 0-30 В	2,5
0-7,5 В; 0-300 В	2,5
0-15 В; 0-300 В	2,5
0-30 В; 0-300 В	2,5

Характеристики вольтметров и киловольтметров ЭВ2231 с отдельными вспомогательными частями
Диапазоны измерения	Класс точности	Способ включения	Ток полного отклонения
0-600 В	2,5	С добавочным сопротивлением ДС 0,6 МОм; 1,0 мА (типа Р102)	1,0 мА
600-0-600 В	1,5	С добавочным сопротивлением ДС 0,6 МОм; 1,0 мА (типа Р102)
0-1 кВ	2,5	С добавочным сопротивлением ДС 1,0 МОм; 1,0 мА (типа Р102)
1-0-1 кВ	1,5	С добавочным сопротивлением ДС 1,0 МОм; 1,0 мА (типа Р102)
0-1,5 кВ	2,5	С добавочным сопротивлением ДС 1,5 МОм; 1,0 мА (типа Р102)
1,5-0-1,5 кВ	1,5	С добавочным сопротивлением ДС 1,5 МОм; 1,0 мА (типа Р102)
0-3 кВ	2,5	С добавочным сопротивлением ДС 3,0 МОм; 1,0 мА (типа Р102)
3-0-3 кВ	1,5	С добавочным сопротивлением ДС 3,0 МОм; 1,0 мА (типа Р102)

Характеристики ерметров ЭВ2231 с отдельными вспомогательнымивольтмиллиамперметров и вольтамп частями
Диапазон измерений по напряжению	Диапазон измерений по току	Ток полного откло-нения	Падение напряжения	Класс точности	Способ включения
0-15 В	0-500 мА	5,0 мА	75 мВ	2,5	С индивидуальным шунтом Р105 и индивидуальным добавочным сопротивлением Р105
0-20 В	0-10 А			2,5	С измерительным шунтом 75ШСМ М3 на 10 А и проводами КП1-4
0-30 В	0-50 А			2,5	С измерительным шунтом 75ШСМ М3 на 50 А и проводами КП1-4, с индивидуальным добавочным сопротивлением Р105
0-50 В	0-50 А			2,5

Рабочие условия применения
Параметр	Значение
Температура окружающего воздуха	от минус 50 до +60°С
Относительная влажность воздуха	95 % при температуре 35 °C
Масса	0,15 кг
Габаритные размеры	60х60х50 мм

№	Наименование	Количество
1.	Вольтметр щитовой аналоговый постоянного тока ЭВ2231	1
2.	Гайка М3	1
3.	Шайба 3	1
4.	Добавочные сопротивления Р102, Р103, Р105*	1
5.	Шунт Р105*	1
6.	Паспорт	1
7.	Руководство по эксплуатации*	1
