Назначение вольтметра АВЭМ-3-04:
Вольтметр АВЭМ-3-04 предназначен для:
- Для измерения амплитудного значения напряжения до 4,5 кВ;
- Для измерения действующего и среднего значения напряжения;
- Диапазон частот измеряемых от 40-500 Гц.
Описание вольтметра АВЭМ-3-04:

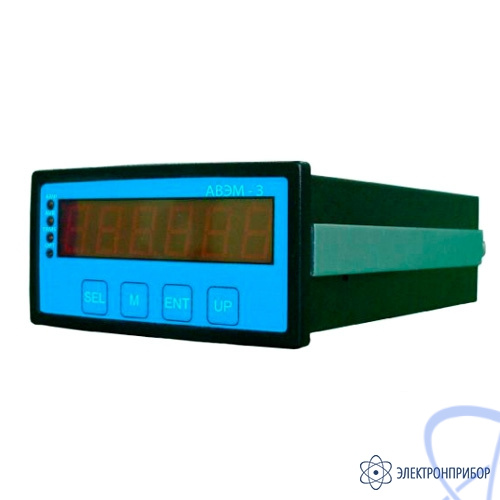

Прибор измерительный АВЭМ-3-04 представляет собой комбинацию высоковольтного делителя напряжения и подключенного к его выходу измерительного блока.
Принцип действия АВЭМ-3-04 заключается масштабном преобразовании (уменьшении) высокого входного напряжения в заданное число раз с помощью делителя и последующего измерения его выходного напряжения. Измерительный блок преобразовывает входной аналоговый сигнал напряжения с нижнего плеча делителя с помощью АЦП в цифровой код, обрабатывает его и отображает результаты измерений на цифровом индикаторе.
Результаты измерений также могут быть переданы на внешний ПК через гальванически развязанный интерфейс связи RS-485 или по оптоволоконному кабелю.

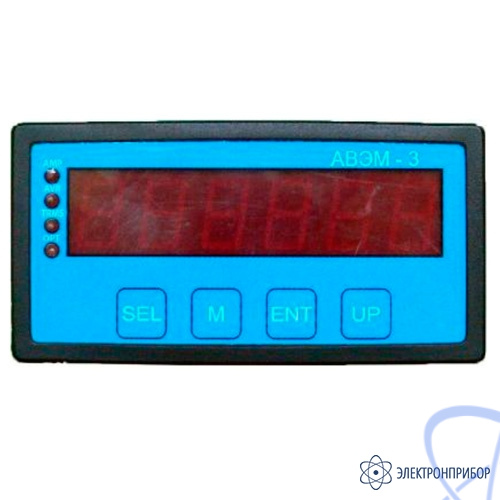

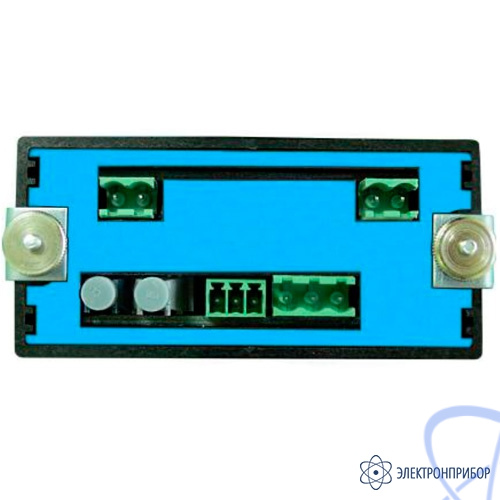

Основные узлы АВЭМ-3-04: делитель напряжения, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, схема интерфейса, блок питания, индикатор. Конструктивно приборы выполнены в пластиковом корпусе прямоугольной формы. На лицевой панели расположены сигнальные индикаторы, функциональные клавиши, цифровой индикатор. На задней панели корпуса размещены разъемы питания, интерфейсов связи и клеммы подключения измеряемого сигнала.
