Камертон-Т — прибор и экспертная система для диагностики качества сварных соединений полиэтиленовых армированных труб

Производитель

Прочие

Межповерочный интервал

12 мес

Артикул

50444

Оригинальный прибор

Описание прибора и экспертной системы для диагностики качества сварных соединений полиэтиленовых армированных труб Камертон-Т:

Назначением прибора Камертон-Т является обнаружение дефектов сварных соединений полиэтиленовых армированных труб (ПАТ) неразрушающими методами вибрационной диагностики с целью определения остаточного ресурса, возможности их дальнейшей эксплуатации, ремонта или списания.

Метод вибрационной диагностики применим для контроля сварных соединений полиэтиленовых армированных труб различных диаметров и изготовителей и рекомендуется для проведения оперативного и массового контроля состояния трубопроводов.

Диагностирование ПАТ производится во время эксплуатации в полевых условиях.

Назначение прибора и экспертной системы для диагностики качества сварных соединений полиэтиленовых армированных труб Камертон-Т:

реализации контроля и оценки текущего технического состояния технологического оборудования;
определения дефектов и отслеживания динамики их развития;
определения возможности дальнейшей эксплуатации контролируемых объектов без ремонта.

Технические характеристики прибора и экспертной системы для диагностики качества сварных соединений полиэтиленовых армированных труб Камертон-Т:

Параметр	Значение
Диапазон измерения виброускорения (пиковое значение), м/с²	от 0,3 до 400
Диапазон измерения виброскорости (СКЗ), мм/с	от 0,3 до 100
Диапазон измерения виброперемещения (размах), мкм	от 5 до 500
Диапазоны рабочих частот, Гц: - при измерении виброускорения - при измерении виброскорости - при измерении виброперемещения	от 5 до 5000 от 5 до 1000 от 5 до 200
Собственные шумы, не более: - при измерении виброперемещения, мкм - при измерении виброскорости, мм/с - при измерении виброускорения, м/с²	0,1 0,1 2,0
Пределы допускаемой основной относительной погрешности при измерении параметров вибрации на базовой частоте, %	±5
Неравномерность амплитудно - частотной характеристики (АЧХ) в диапазоне частот от 10 до 4000 Гц относительно базовой частоты, %, не более	±10
Спад АЧХ на граничных частотах 5 и 5000 Гц , %, не более	± 25
Число линий спектра	от 100 до 51200
Тип фильтрации	Хэмминга
Пределы допускаемой относительной дополнительной погрешности, вызванной изменением температуры окружающего воздуха, %, не более	±2,5
Условия эксплуатации: диапазон рабочих температур, °C	от -10 до +35
Габаритные размеры, мм, не более	500 × 410 × 200
Масса, кг, не более	12,5

№	Наименование	Количество
1	Комплект акселерометров с предусилителями	1
2	Комплект аккумуляторных батарей для обеспечения автономной работы прибора (не менее 5 часов в режиме регистрации)	1
3	Многоканальный синхронный аналогово-цифровой преобразователь (АЦП)	1

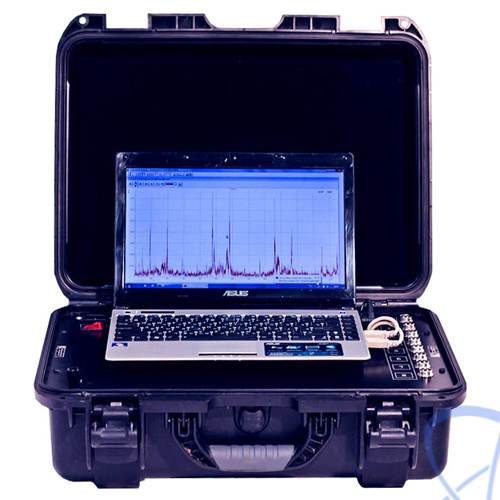

4	Встроенный в кейс ноутбук с экспертной системой диагностики для отображения и обработки полученных сигналов и выдачи заключений о техническом состоянии оборудования	1

БИК

— беспроводной источник колебаний

Под заказ

Запросить цену

Специальный молоток

— для модального анализа

Под заказ

Запросить цену
