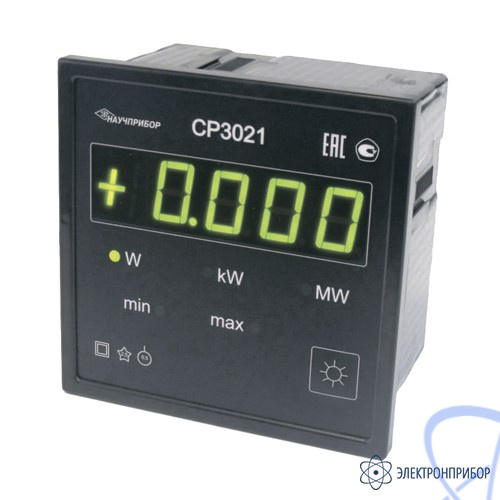

Назначение ваттметра цифрового щитового СР3021:
Ваттметр СР3021 измеряет активную мощность и передает измеренные значения параметров по гальванически развязанному интерфейсу RS485. Ваттметр СР3021 подключается непосредственно к измерительным трансформаторам тока (ИТТ) и (или) измерительным трансформаторам напряжения (ИТН).
Ваттметр СР3021 имеет возможность установки по интерфейсу RS485 коэффициентов трансформации ИТТ (Кт) и ИТН (КН) и индицирует значения измеряемых параметров с учетом установленных коэффициентов трансформации.
Кроме функции измерения, ваттметр СР3021 реализует функцию контроля минимального и максимального допустимых значений измеряемого параметра.
Ваттметр СР3021 выпускается в 2-х исполнениях:
- СР3021-1 - ватттметр с номинальным значением измеряемого тока 1 А;
- СР3021-5 - ватттметр с номинальным значением измеряемого тока 5 А.
Ваттметр СР3021 предназначен для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от минус 25 °С до 50 °С и относительной влажности 90 % при 30 °С.
Питание ваттметра СР3021 осуществляется от сети переменного тока напряжением (90 … 260) В и частотой (47 … 55) Гц или постоянным напряжением (120 … 300) В.
Ваттметр СР3021 сертифицирован, зарегистрирован в Госреестре средств измерений.
